指南 滚码射频遥控车库门禁改装为手机智能遥控

分类:指南
简介:去朋友家,看到他满身找车库遥控器,我当即就表示,我给你改个手机遥控吧,这样你就不用天天找遥控器了。
哪知我那他的遥控器一看,乖乖,是滚码的,那常规改法(常规改法是学习复制遥控器的射频信号)这个办法就不行了。换控制板是不合适的,毕竟自己没有改过,怕更换失败导致我和朋友这个年过得不顺。而同品牌的蓝牙控制器要1000多块钱,简直杀猪价,单遥控器也要200多块钱。
想了想只能用继电器的方式接到遥控器上,模拟按遥控器按键,拿一个遥控器来改,成本和风险完全可以接受。失败也不影响本来的门禁系统。

说干就干。找了几家支持wifi控制的继电器,软件可以说没有,或者说是没有适合小白(我朋友)使用的软件。
没想到的是易微联有相关方案,易微联方案我看很多玩家在用,应该靠谱。找了家便宜的4通道就下单了。

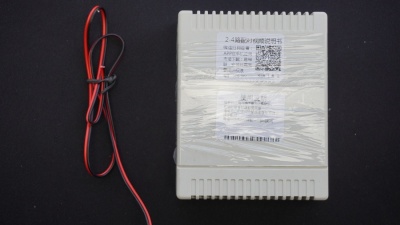

模块到手就有盒子,也有安装视频教程。

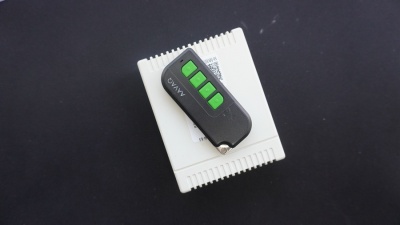

遥控器本尊。

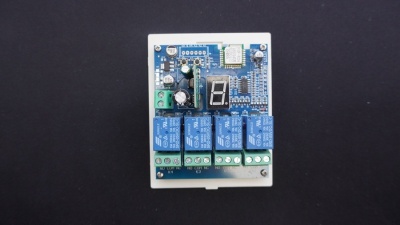

模块做工看起来就靠谱。✔

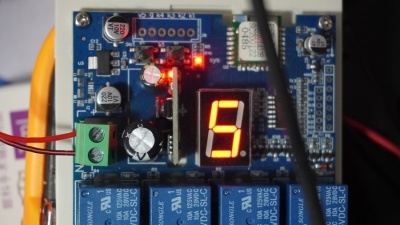

上12v电,配对连接wifi,wifi只支持2.4g。一切ok。

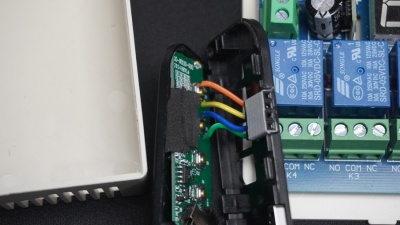

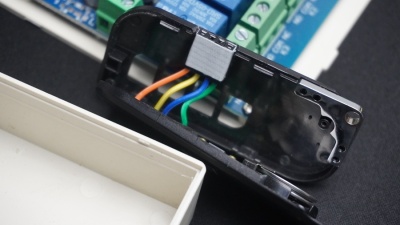

拆遥控器,用杜邦线把上面两个按钮(开关门和开关灯)接出来。
使用杜邦接头可以还遥控器自由,必要的时候能随便拿出来应急。

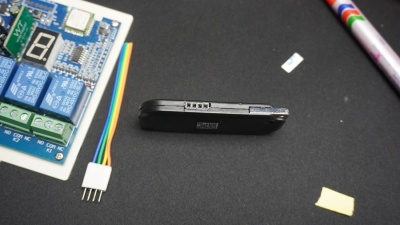

遥控器搞好还算美观。下一步是把公头那边接到模块上。接NO口和COM口。NO口是常闭,NC口是常开。

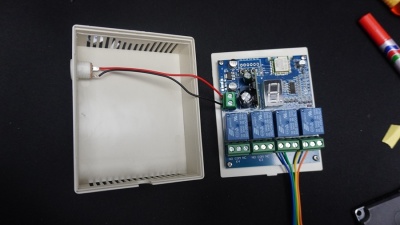

再给模块加个dc接口。

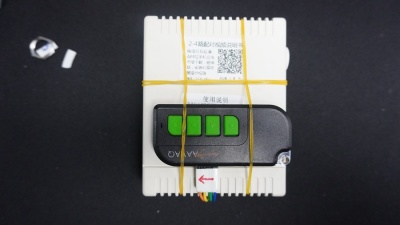

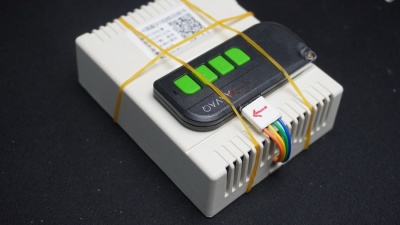

完工,暂时用橡皮筋绑起来。

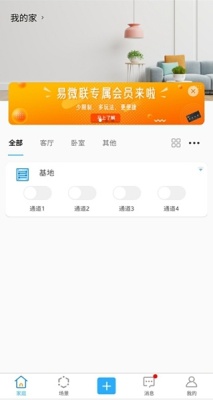

再来看看app。四个通道一目了然,不需要进入二级菜单可以直接遥控,也可以把快捷键放到桌面。

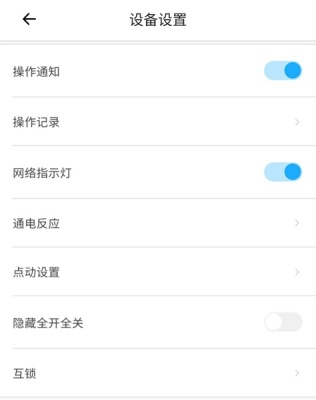

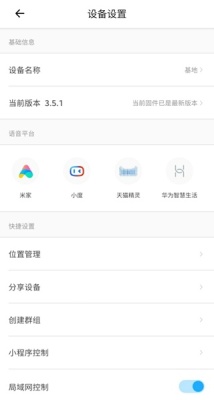

设置比较丰富,可以接入多个智能家居平台。包括萤石云。

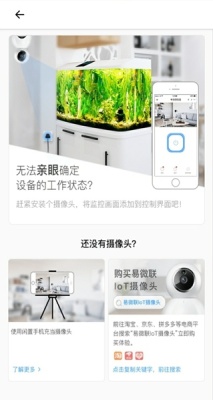

可以接入易微联自己的摄像头,也可以接入海康萤石的摄像头。开关车库门的时候同时查看周边情况,避免远程开关门造成危险。
