自己动手，维修宾得17-70 f4 SDM超声波马达自动对焦系统。

宾得的那几款超声波对焦马达因为设计上的不合理，使用一段时间后大概率会出现不能自动对焦的故障。去维修难免一大笔费用，而且维修好也往往会复发。
其实它可以自己动手修。稍微有一点动手能力的人都能够修得好。

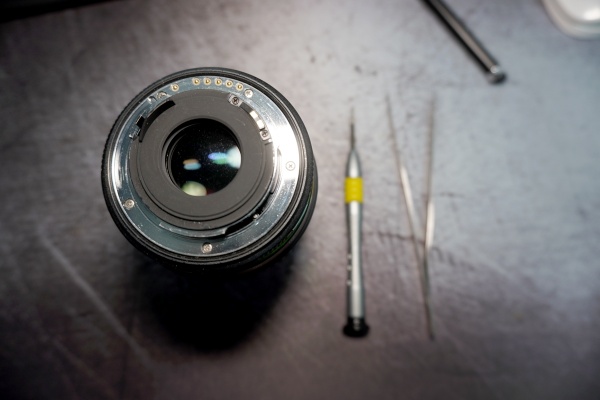

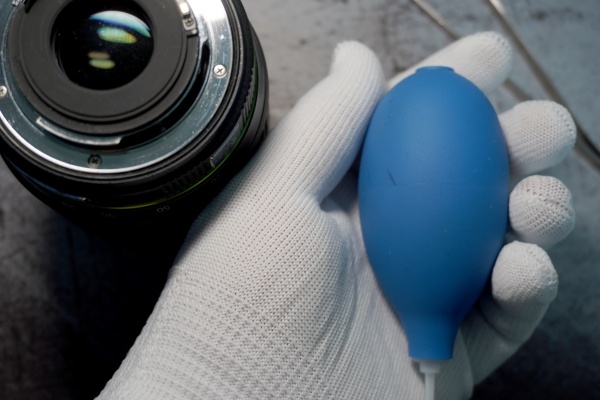

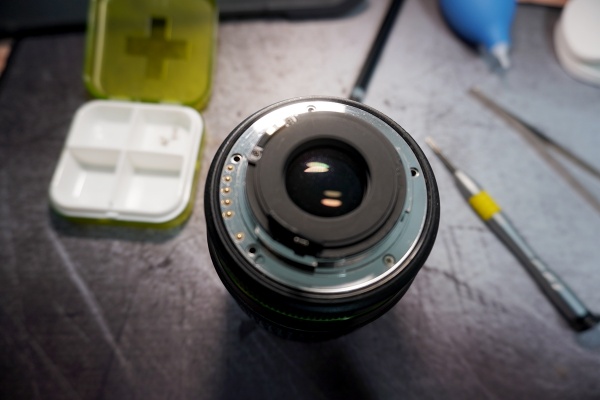

1，准备好螺丝刀和镊子，这两个工具必备，当然，最好手套和吹风球也准备好。

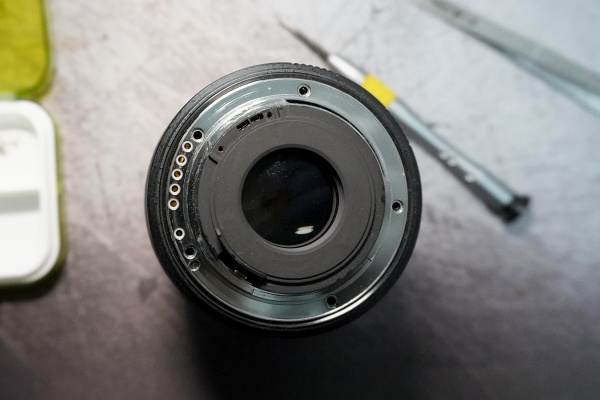

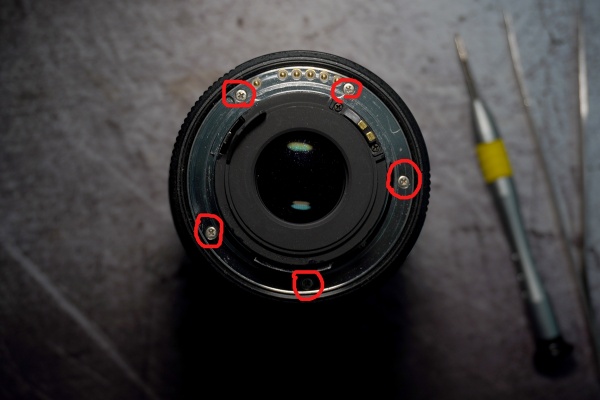

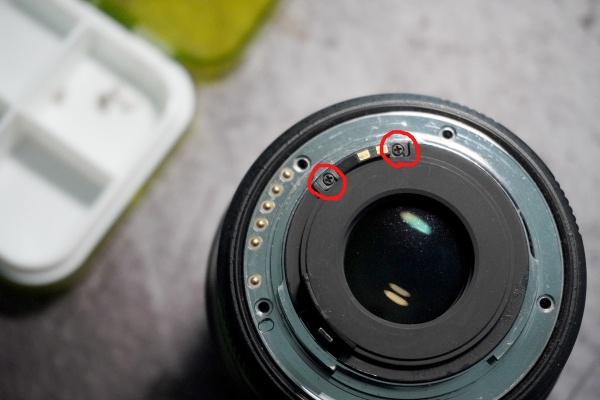

2，拧开这几颗螺丝。属于屁股的金属盖的。

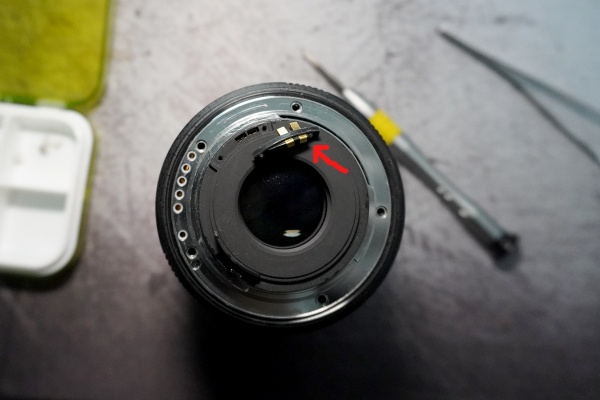

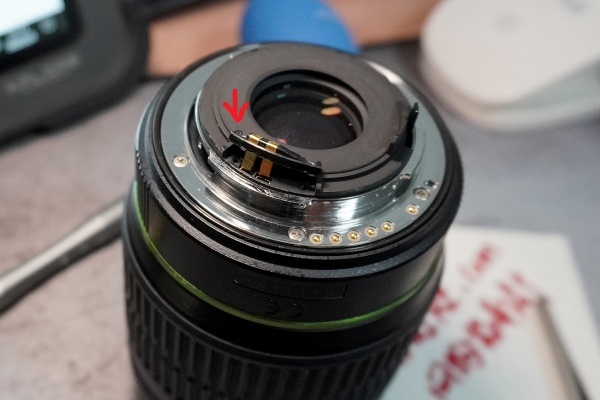

3，拧开对焦马达的触点，这部分是一个单独的零件，拧开螺丝后可以使用薄薄的塑料瓶把这个触点小零件给取出来。

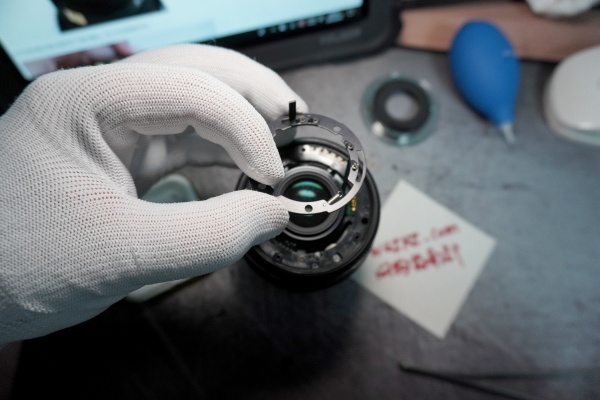

4，然后就可以开盖了，强烈建议手抖的朋友可以先用胶布把这盖子上这些带弹簧的金属触点给黏住再开盖，避免弹簧乱飞找不到。

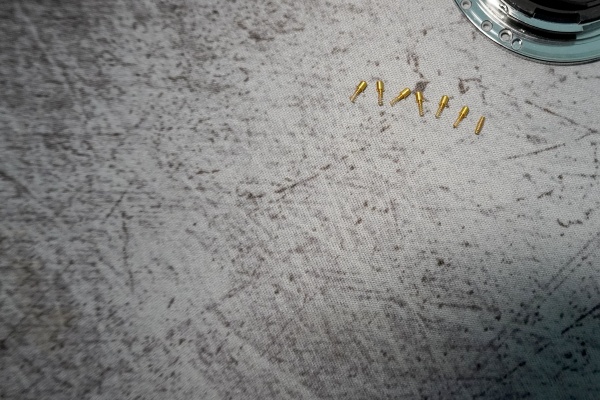

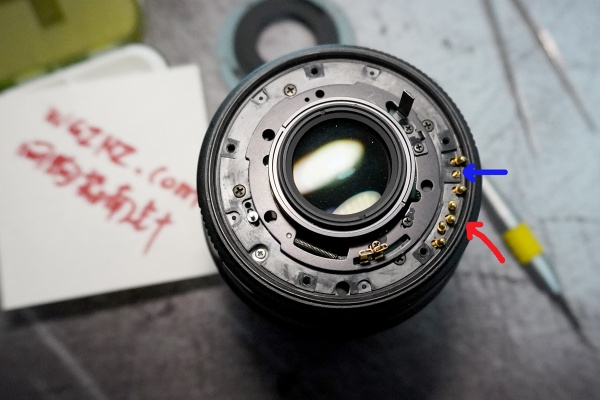

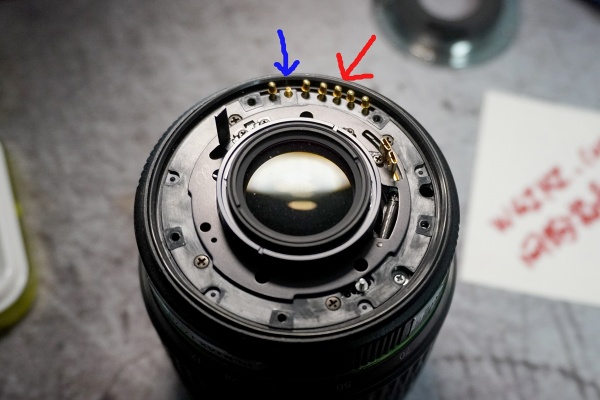

5，下面是取出来的金属触点，注意其中一个只有弹簧没有触点那个帽子，这是正常的情况，那个弹簧是连接刚刚我们取下来的金属盖的。

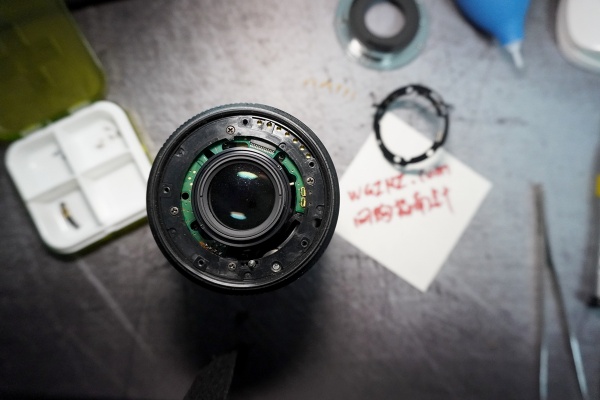

注意部分镜头到第5步就可以进行超声马达的维修了，并不需要再拆下去。比如我这个17-70 f4，到这一步就可以跳到第10步直接从小孔里面维修马达。

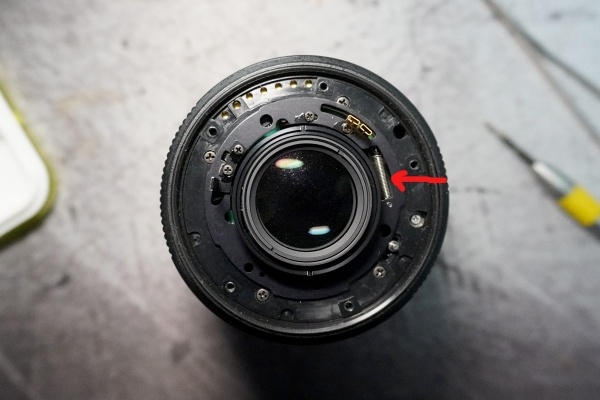

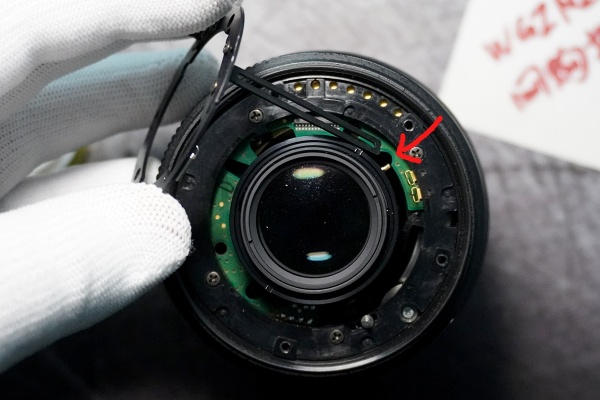

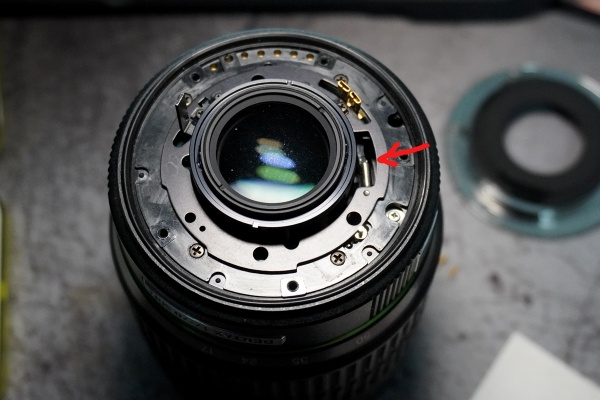

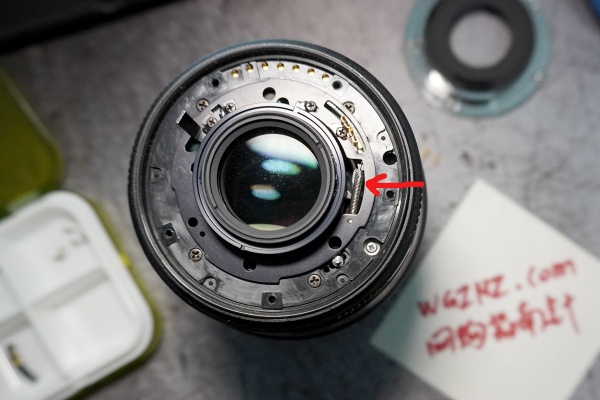

6，把光圈弹簧给取下来，如果不取下来的话，可能会在后续操作中损坏这个弹簧。

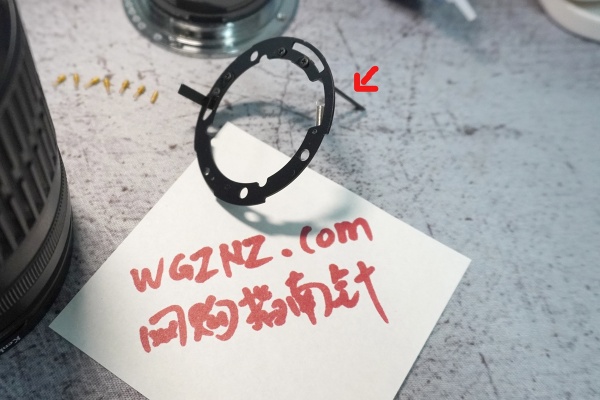

7，这一步取下光圈拨杆。注意第二张图显示的，拨杆套在一个小柱子上的，脱离的时候手轻一点。

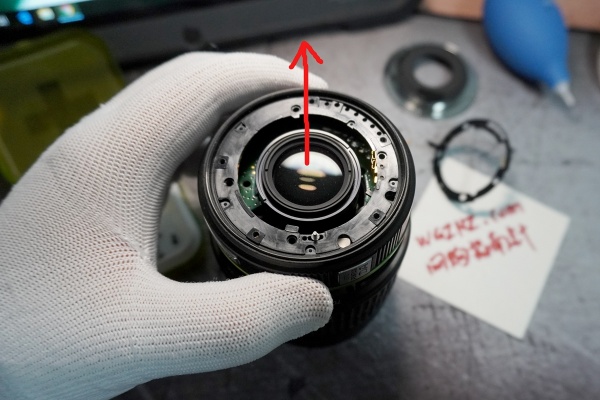

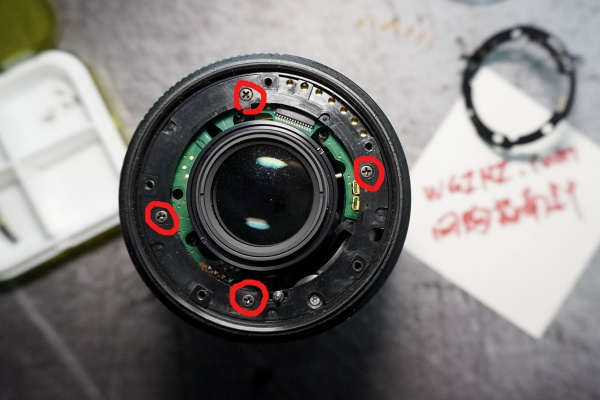

8，拧下这几颗螺丝，然后取下屁股盖，

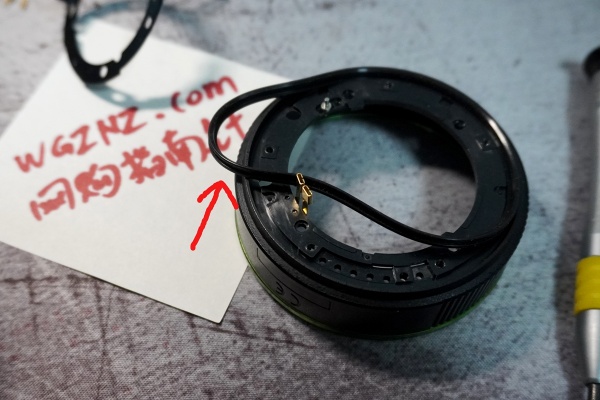

9，取消这个屁股盖的时候注意盖子上是有个防水橡胶圈的，不要弄丢了。

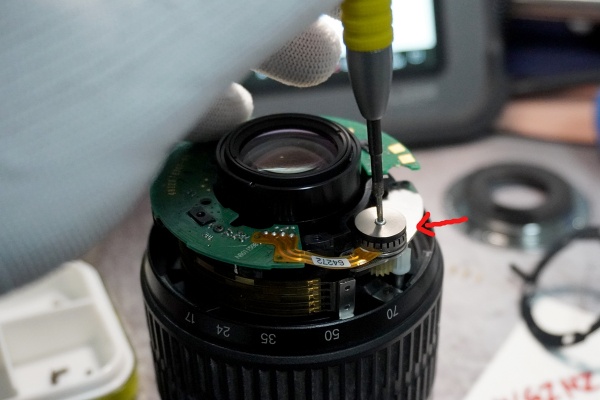

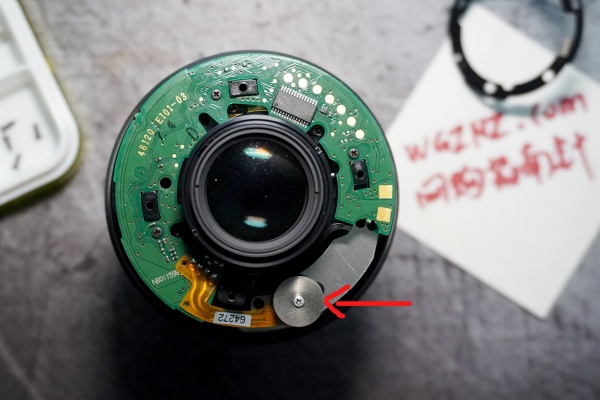

10，关键的一步来了，取下了第9步的盖子，就完整的露出来了马达。这时候我们需要调整一下马达上面的这颗螺丝的松紧度，有的人可能是太紧了无法转动，有的人可能是太松了无法带动。
所以我们首先要顺时针+逆时针都测试一下能不能让马达带动头部的对焦环。如果不能带动就适当的紧一点或者松一点。
到最后的完美效果就是用螺丝刀可以很轻松的带动对焦环的旋转。达到了这个效果之后，再反复顺时针和逆时针都旋转一下让整个机构顺滑起来。你要是问需要旋转多少次，我只能告诉你随缘了。我只反复转了不到10圈，就完美修复了对焦的问题。

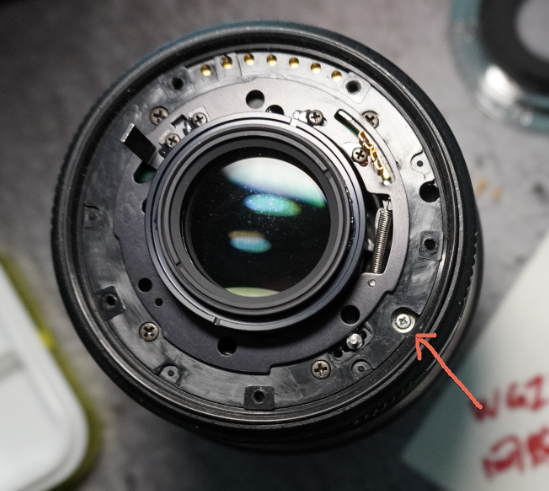

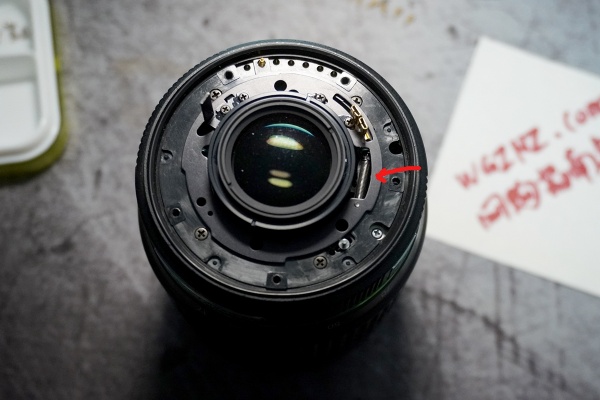

注意，部分镜头（比如我的这只17-70 f4）并不需要完全打开屁股（见第5步），第5步完成之后，只需要在下图这个位置找到马达的螺丝，做同样的操作就行了。

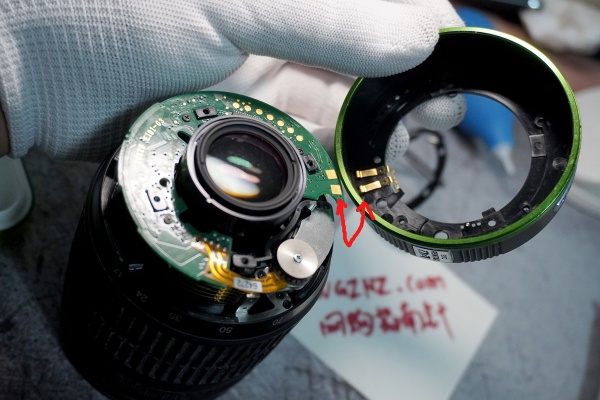

11、开始收尾工作。上盖子，如果不记得盖子的定位，你就按触点来。

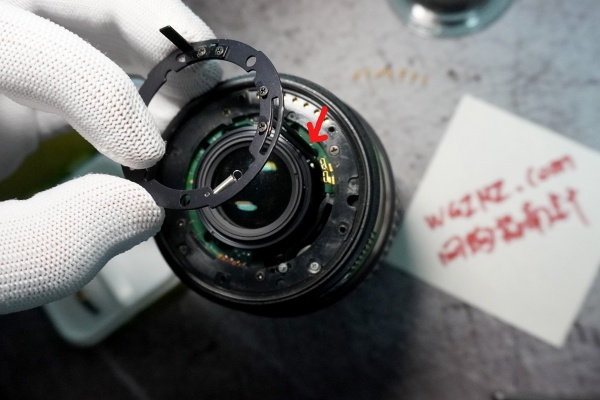

12，上拨杆。注意拨杆要套回去那个小柱子。

13，用镊子把拨杆的弹簧套回去。

14，安放金属触点和金属盖板，这一步比较考验技术，不行多试几次，不要气馁。技巧是把每个触点都往外面靠，这样就可以通过比较细的镊子伸进去夹持复位。
这里也要注意其中一个金属触点是只有弹簧没有帽子的。

15，拧好金属盖板的螺丝，再把马达的触点小零件给安装回去并拧上螺丝。

16，祝您成功！
