指南 Creality (创想三维)CR 10 Smart 修复自动调平问题

分类:指南
简介:上一篇我发了开箱和第一次测试。没想到一开始就给了个下马威。要想把这台半成品给折腾好,我第一件事就是解决自动调平问题。
cr10 smart的调平是利用电机运动受阻来判断平面凹凸的,注定不省心。

自动调平并不是准不准的问题,刚开始是压根就没法用。

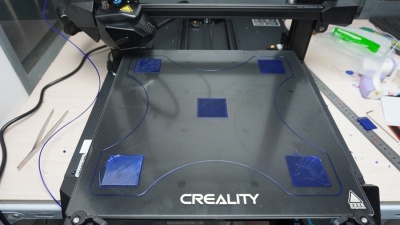

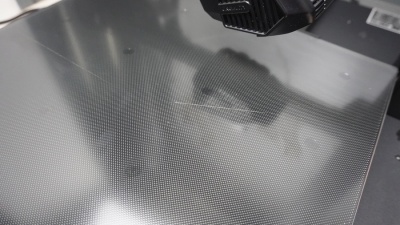

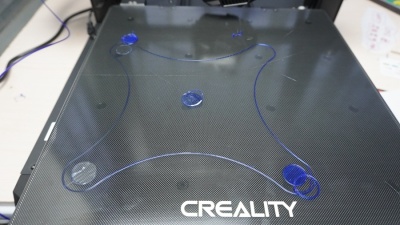

请看看我这个半老鸟在这台机子平台上留下的印记。

自动调平无法成功,出错后就开始刮我的平台。

经过详细检查,自动调平出错的主要原因是平台不稳定。手稍微用力压一下平台四个角,就能看到平台有很大幅度的松动。

因为调平过程中需要用喷头触碰平台以获得高度定位,平台不稳导致高度定位误差过大,调平失败!

经过观察,平台不稳的原因是滚轮没有很好的压住导轨。

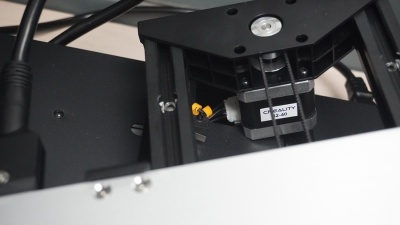

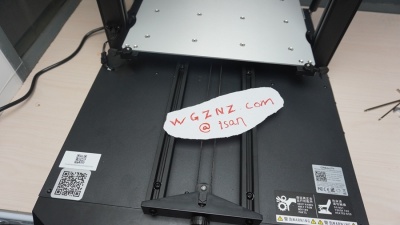

于是我把平台整个拆了下来,拆的过程中注意排线。

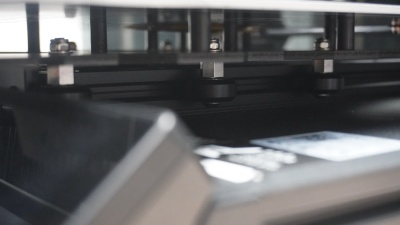

把每个轮子检查一遍,总共有六个轮子,其中左边三个带偏心设计,也就是可以调节松紧,右边中间一个轮子带偏心设计。

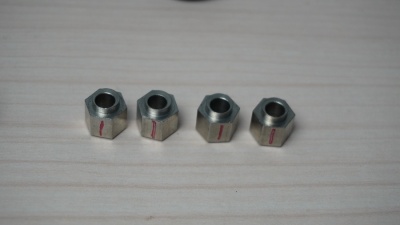

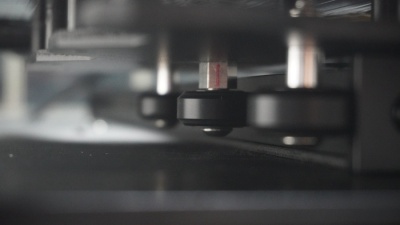

(螺丝边上的红线是我自己画的,想用于定位)

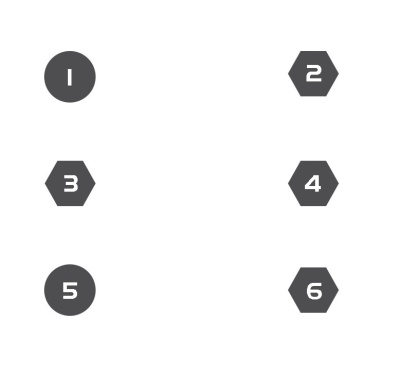

逻辑上告诉我:右边前后两个轮子(1和5)不能调,那么我应该调节其对面的两个偏心螺母(2和6)以压紧四个角。然后再单独调节左右中心(3和4)的偏心螺母。按这个逻辑调节后表现很好,六个轮子都能比较牢固的贴住导轨。

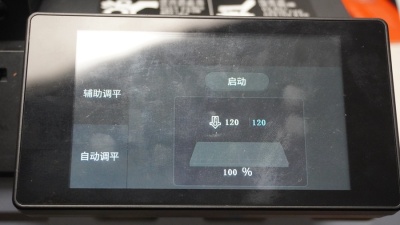

紧固好导轨轮子,把平台安装回去。再次进行自动调平。一次成功。

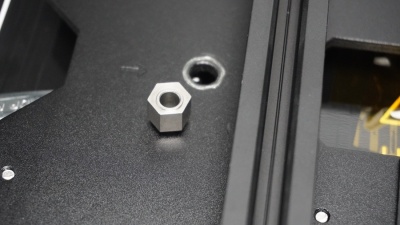

而后我发现其实没必要全拆下来,直接调这四颗螺丝就行了。当然我是第一次不知道情况,所以全拆下来了解情况。



接下来第一次测试打印,用的200x200mm平台测试,也就是测试ender3 v2时候整的。

效果非常渣。我可以看到打印第一层的时候,z轴电机是有运动的,也就是自动调平有起作用,但是作用不明显。

那调平问题就还剩下z轴偏移过大了。

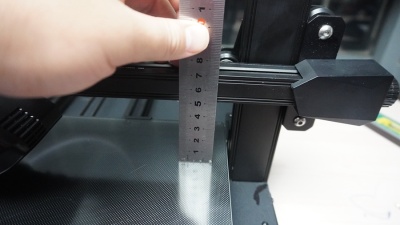

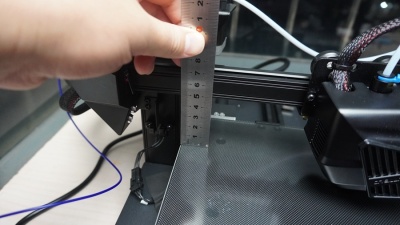

用尺子测试z轴左右两边距离平台的高度,相差了近5mm!

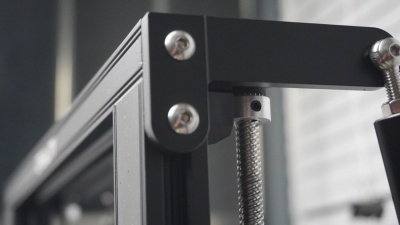

于是我松掉右边同步轮,用手拧右边z轴,将这一端下降。测试差不多了就把同步轮固定回去。

结束了上一个步骤,实测还有大约1mm的差距,一般来说有自动调平功能,1mm误差问题不大,但是既然动手了,就尽量做到完美吧。

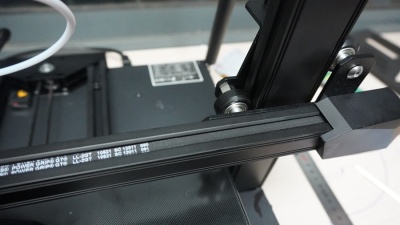

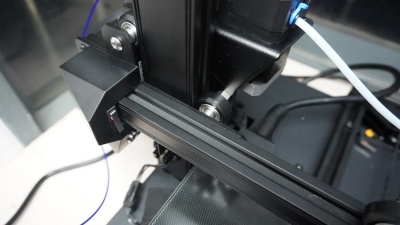

这时候突然想到z轴横杆也是带偏心轮的,1mm完全可以用它来调节。用扳手试了试,左边拧升高,右边拧下降,解决误差的同时不能让轮子太松。

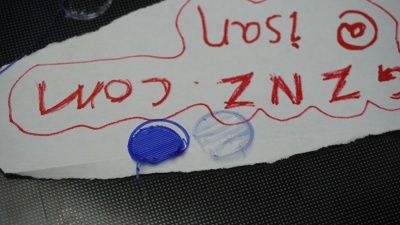

一顿操作之后,终于可以打出来比较完美的测试模型了。起码厚度上没有偏差太大。粘度得靠洗板和喷头高度偏移设置。

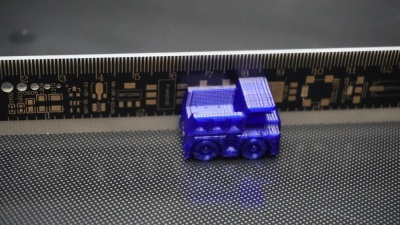

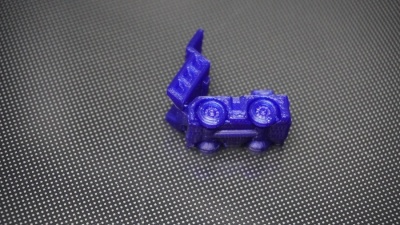

下面测试打个小汽车。效果可以接受了。



鉴于上面的文字过于啰嗦,我精简一下。
cr10 smart调平功能修复步骤:
1、紧固平台——通过调节四个偏心轮。
2、修复z轴偏移——需要拧松丝杆同步轮,调节好双z的上下水平问题。
3、微调z轴偏移——调节龙门横杆左右两边滚轮偏心螺母。
