指南 国产垃圾线轨的修复实战

分类:指南
简介:我因为贪图便宜入手了四套国产线轨用于创想三维ender6的升级。到手发现滑动卡顿,基本无法正常使用。所以尝试修复了一下。结果还挺让人满意。
这几套国产线轨想让滑块以自重向下滑动是没有戏的了。它们在我手动水平滑动的过程中还有明显的卡顿感。
胜在便宜。

我先是尝试了清洁滚珠,清洁滑块,加入润滑油,效果都不佳。最后在油管看到有人建议换掉滚珠试试。因为国产滑轨因为本身加工精度的问题,使用的也是精度很差的钢珠。

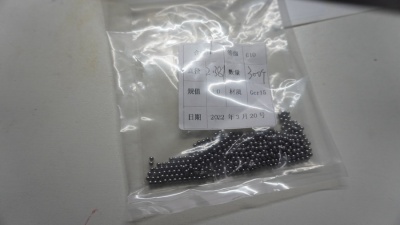

我于是去淘宝买了几百颗精度等级为G10的滚珠回来。尺寸是2.381mm。
(关于精度等级,大家可以百度),G10并没有贵多少,300颗总价9块钱包邮。

每个mgn12h滑块都含有66颗滚珠。你算好你需要的数量。


要更换滚珠需要准备镊子,干净的容器,润滑剂。润滑剂请上淘宝买普通轴承润滑剂,稳妥起见你可以搜3d打印润滑剂。

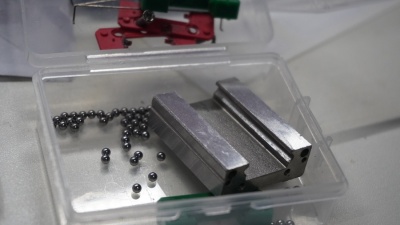

拧掉滑块两头的螺丝,共4颗。取下红色和绿色的挡片。
把钢珠全部倒出来。然后用95酒精清洗一遍滑块,把里面可能残留的金属残渣弄出来。必要的时候可以用针筒冲洗。

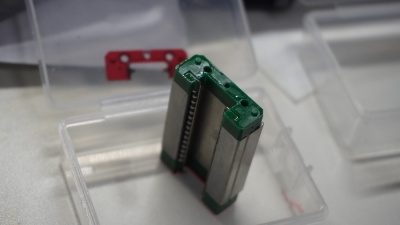

擦干滑块,安装好两头的绿色挡片以及弹簧支架等着上钢珠。

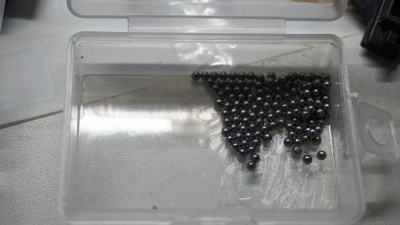

新买的钢珠按理说是不需要清洗的,但是你也可以用95酒精清洗一遍擦干。放单独干净的容器里面。
给钢珠上好润滑剂,不用担心润滑剂过多。

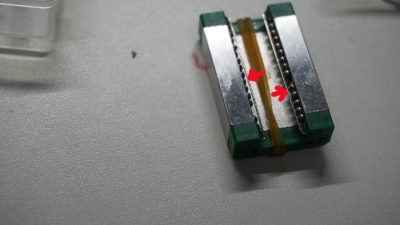

下面用镊子上钢柱,为了避免操作过程绿挡片掉出来,我用了橡皮筋固定。

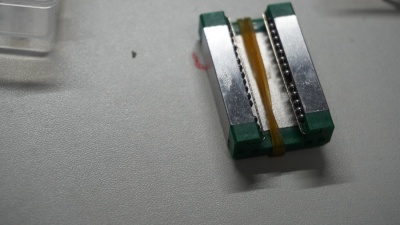

上好了钢珠把两头的红色挡片安装回去拧好螺丝。
将滑块安装会导轨的过程比较考验技术。我使用了镊子往两边支撑住弹簧支架(看下图示意),以避免钢珠掉落,然后慢慢讲滑轨插入。

换完钢珠之后滑轨虽然还有轻微不均匀阻力的情况,但是已经能够依靠重力非常顺利的下滑了。
