黑栅抗光幕的工作原理及使用感受。

黒栅抗光幕，或者叫棱栅抗光幕是近些年出来的幕布，其充分利用了光的反射原理将投影光线最大限度反射到观看者眼前，让画面更加亮丽清楚。实际效果非常不错。

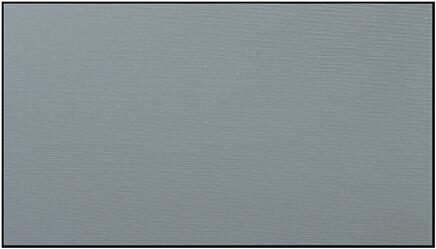

黒栅抗光幕第一眼看过去是这样的，可以较为明显的看到条纹，那些条纹不是印刷条纹，是实体条纹。

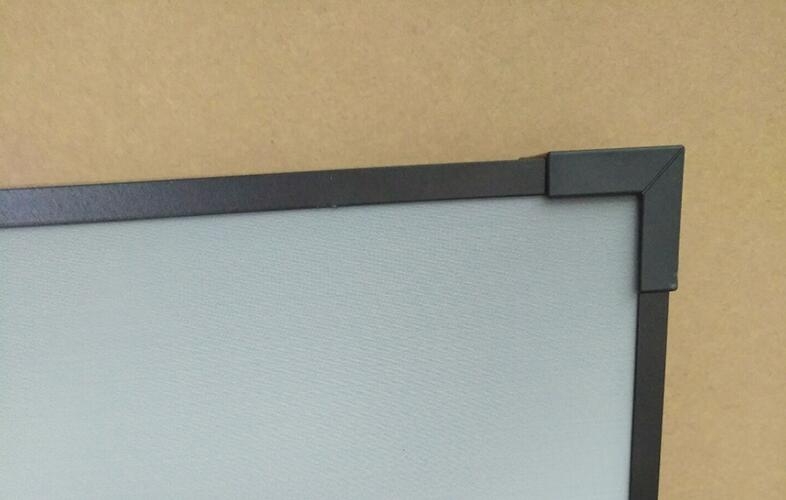

再近看是这样的：


再近看特写，是这样的：

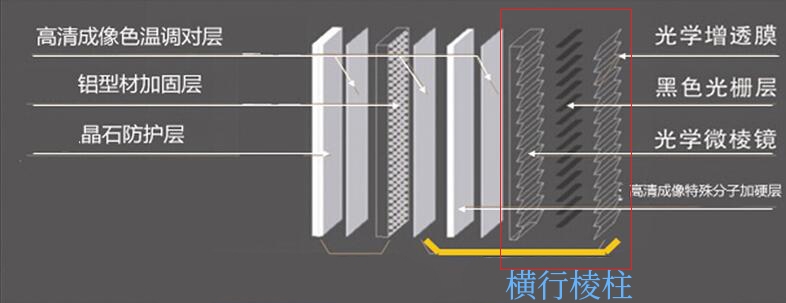

下面是黒栅抗光幕的结构图，我们不需要了解它具体有多少层，吧目光放在红框里面的幕布表面的棱形结构上面。图中棱形结构还有表面镀膜增加透光性，实际上绝大多数幕布不会有这层镀膜。

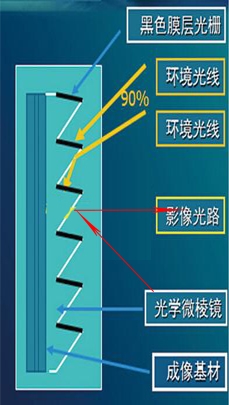

下面到重点，黄色光路为环境光，来自于你的窗户，你的吊顶灯。环境光主要是自上而下的，很少自下而上的，所以，黑色膜是在上面，以吸收这些环境光。
下面的反射面为白色反射层，红色指示箭头为投影仪的光路径，投影光经过白色反射层水平反射到观看者的眼中。如图所示，投影仪的入射光必须处于低位，且距离不能过大，否则保证不了反射光的反射范围，入射光和反射光角度过小，重叠，也会影响显示效果。因此，黒栅抗光幕仅适用于超短焦投影仪且使用桌投方式。如果使用长焦和吊头，反而适得其反。

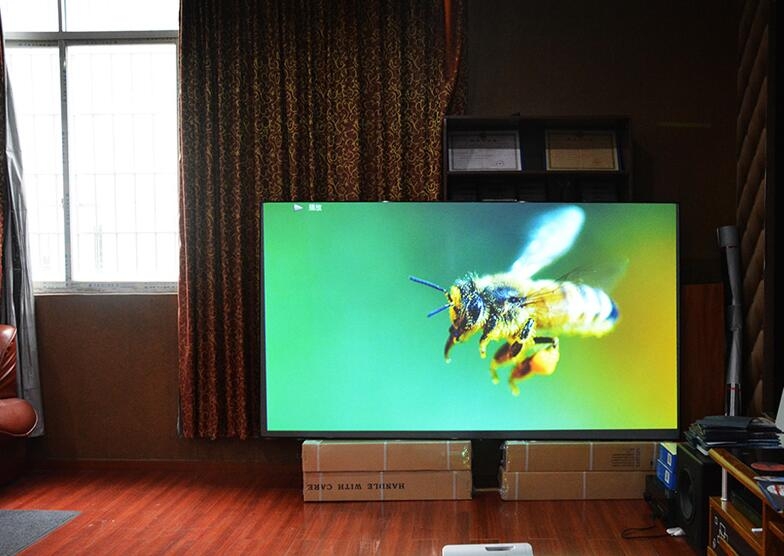

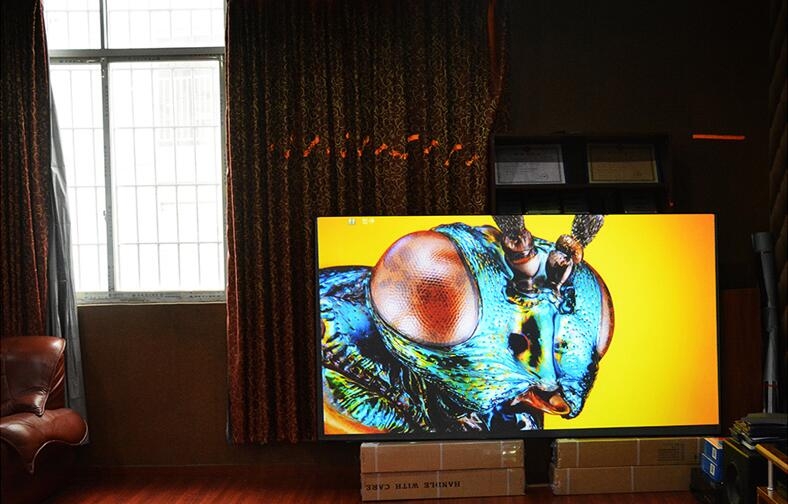

下面是用户使用表现，环境光很亮且逆光的情况下，可以看到如下效果。




这下一篇，我会介绍一下改良版的棱栅抗光幕布：菲涅耳幕布。
