车载逆变器的科普，纯正弦波、修正正弦波以及方波的区别

逆变器的作用是将低电压的供电器升压后提供给用电器。和我们常用的变压器（比如手机充电器）刚好是相反的操作。
一个经典的逆变器如下图所示：

但是如果用传统的线圈来做逆变器会导致体积很大，所以现在使用的小功率的逆变器都是用放大电路加上缩小的线圈来完成这个工作的。

车载逆变器包括其他场景的逆变器大致可以分为三类。

►方波逆变器
►修正正弦波逆变器
►纯正弦波逆变器

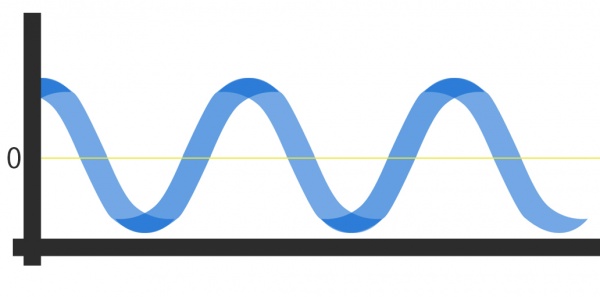

首先，一个纯正弦波的电压曲线如下图：
（纵坐标是电压，横坐标是时间）

►方波逆变器

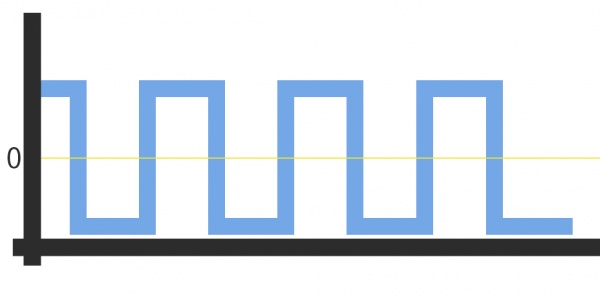

方波逆变器是最简单的逆变器，因为车载逆变器的电源使用的是12V或者24V的蓄电池提供直流电源，没有交流电的那种正弦波变化。它的电压变化曲线如下图：

它的曲线是直上直下的，瞬间从+220V变化成-220V。
方波逆变器的制作最简单，价格也最便宜，低功率的方波逆变器（100瓦左右）几十块就能买到。

►修正正弦波逆变器
修正正弦波逆变器在电压为零的时间增加了一段延时（当然要保持波长不变的情况下，不然频率就变了）。因为这段延时，使得电压并不会骤变，而是+220V ⇒ 0 ⇒ -220V。修正正弦波是市面上用得最多的，既便宜，对电器的伤害也没那么严重。100瓦左右的车载逆变器一百来块钱就能买得到。

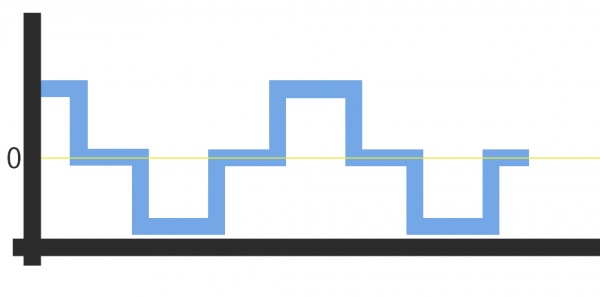

它的电压变化曲线如下图：

►纯正弦波逆变器
纯正弦波逆变器通过比较复杂的电路模拟市电的电压变化。做得好的纯正弦波它的波形甚至比市电还要干净。市电还可能会有正负10%的电压波动。纯正弦波车载逆变器的售价就比较高了，普遍要几百块。

那么这三种逆变器怎么选？
0、因为使用逆变器是诸多无奈之中的选择，所以不用过度担心它对用电器的伤害。
1、纯阻性用电器无所谓，比如电烙铁，比如白炽灯，但是纯阻性用电器已经很少存在了。连白炽灯也都被led灯给替代了。
2、有条件都上纯正弦波逆变器，没有条件也请使用修正正弦波逆变器，后者也能够适应大多数用电器。
3、使用交流电的医疗设备请一定使用纯正弦波逆变器！
4、有部分用电器在修正正弦波逆变器以及方波逆变器上是无法正常工作的，要有心理准备。比如部分微波炉，部分电动工具，部分荧光灯，部分显示设备、音频设备、无线电设备会有严重干扰。
5、讨论修正正弦波和方波逆变器对用电器的伤害，你可以类比一辆汽车急开急停对汽车以及车上乘客的伤害。非纯正弦波逆变器的电压极速变化就是伤害的最主要来源。
