指南 PCI和PCIe的那些规格和标准,一脸懵的进来,不要一脸懵的走

分类:指南
简介:封面的这张PC主板的PCI和PCIe插槽应该是大多数人见过的最后一批带有pci插槽的主板了。PCIe已经完全取代了PCI插槽,PCIe演变到现在已经到了5.0代了。当然你懵比的可能还有PCI x1 x2 x4 x8以及x16。
PCI,外设元件互连标准(Peripheral Component Interconnect),或称个人电脑接口(Personal Computer Interface),实际应用中简称为PCI,是一种连接电脑主板和外部设备的总线标准。
PCI Express,简称PCI-E,官方简称PCIe,是计算机总线的一个重要分支,它沿用现有的PCI编程概念及信号标准,并且构建了更加高速的串行通信系统标准。目前这一标准由PCI-SIG组织制定和维护。PCIe仅应用于内部互连。由于PCIe是基于现有的PCI系统,所以只需修改物理层而无须修改软件就可将现有PCI系统转换为PCIe。

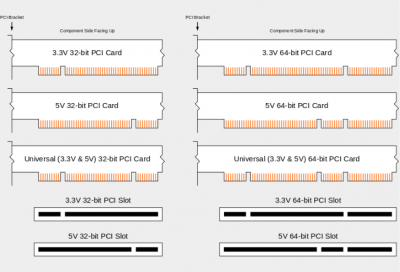

PCI接口也是有很多版本的,但是因为都已经淘汰了,大家了解一下就行。

PCI接口的设备,我使用过的也就是PCI的网卡了。这也应该是绝大多数人接触到的最后的PCI设备。

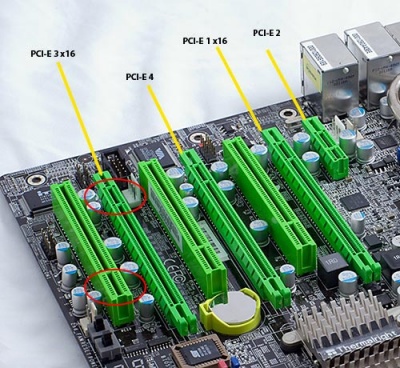

下面这张图就是传统与现代结合的典型,既保留了PCI接口,也携带了PCIe 1.0和PCIe 3.0
从图中我们可以看到,标准的32位PCI和PCIe的短边恰好在相反的位置。


PCIe虽然是PCI接口演化过来的,但是他们是完全不同的接口。

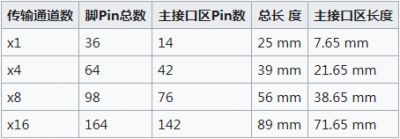

PCIe也有不同的尺寸:PCIe x1 PCIe x2 PCIe x4 PCIe x8 PCIe x16,其中PCIe x1和PCIe x16是主板常见规格,PCIe x16基本上只用于显卡。另外长的PCIe插槽不出意外都是兼容短PCIe设备的,比如x2的插槽兼容x1的设备,x16兼容x8 x4 x2 x1的设备。

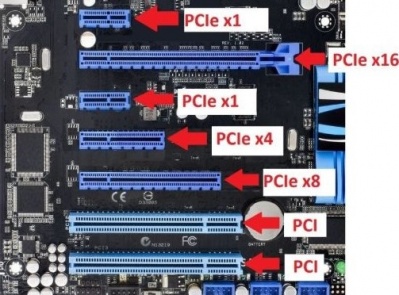

下图主板就是PCIe接口的集大成者。
pcie slots differences-1.png

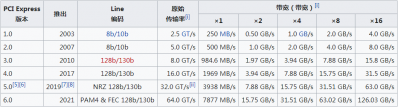

PCIe从2003年至今已经推出了5代,第六代PCIe 6.0将在2021年推出。
