APC Back-UPS Pro 550 BR550G-CN拆机及说明书下载

这个BR550G来源于某个玩家的公司，公司淘汰了拿出来卖。我因为使用N54L，也需要一款UPS，就买了一个。到手又从闲鱼买了个铅蓄电池，装起来还挺好用，功能比较完善。

UPS电源可分为后备式、在线式以及在线互动式三种。
(1) 后备式UPS
(2) 在线式UPS
(3) 在线互动式UPS

后备式UPS和在线互动式UPS的工作方法是类似的，市电正常的时候，蓄电池处于充电状态，市电不正常，就切换成蓄电池，逆变后供电。两者的差别是在线互动式UPS具有更加丰富的软件功能，可以通过数据线连接到电脑，使用电脑来管理UPS。
在线式UPS就是持续使用蓄电池给电脑或者其他设备供电，没有市电转蓄电池这个过程，所以供电过程更加稳定和安全。

本文这个APC Back-UPS Pro 550 BR550G-CN就是属于在线互动式UPS。
这个UPS可以使用APC官方的UPS管理软件实现更加丰富的功能。它还额外的支持网线的防浪涌/雷击功能，还能作为一个防浪涌的插座，连接从设备，并且给具有一定的从设备控制功能。比如主电源接口连接的是电脑主机，从设备接口连接了显示器，它可以在你关闭电脑主机的时候，也关闭显示器的电源。

下面发晒单和拆机过程。

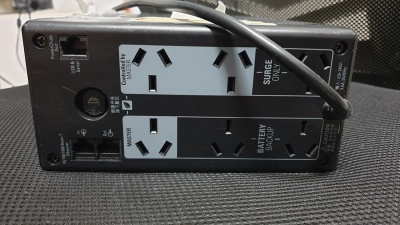

总共有六个电源插座，其中下面这三个是连接了后备电源的，停电或者市电异常可以从蓄电池取电，而上面这三个接口不通过UPS。主设备接口只有一个，从设备接口有两个。

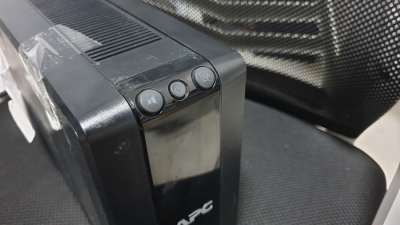

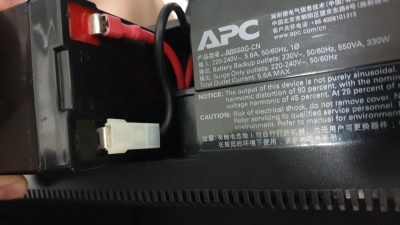

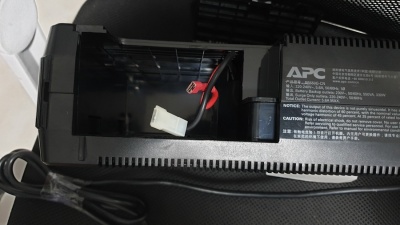

蓄电池接头正负极都做了保护，直插不需要焊接或者螺丝固定。

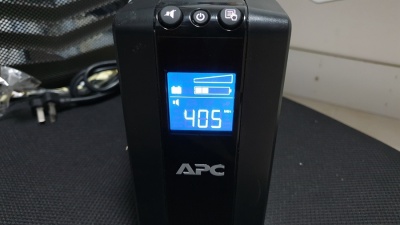

空载的时候告诉我能使用405分钟。注意这款UPS在空载的时候依然带有接近10W的功耗的。

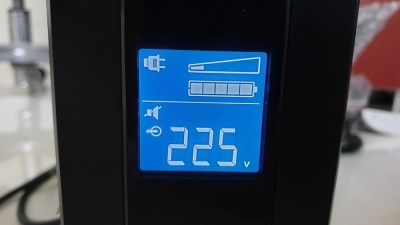

接上我的N54L，这张是市电电压225V。

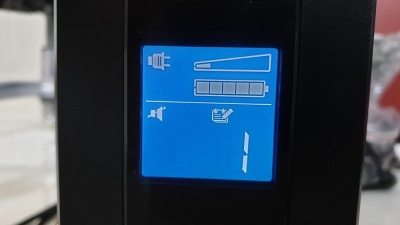

这是蓄电池供电记录，1是指市电故障了一次。

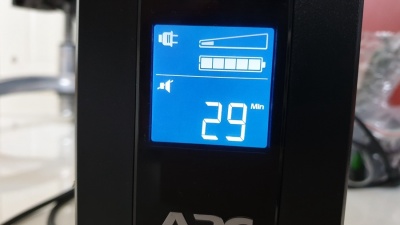

这是有负载之后的蓄电池供电续航时间29分钟。

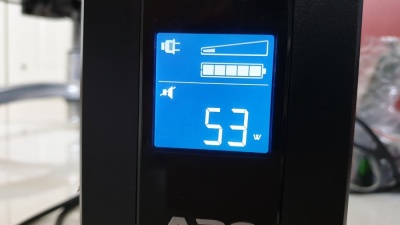

这是负载功率。

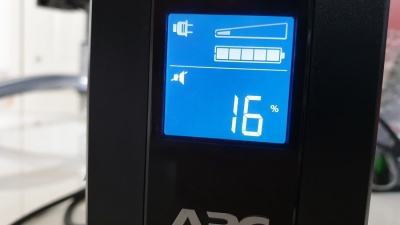

这是负载占用率，53w大概只占负载上限的16%，总负载功率能达到350w。

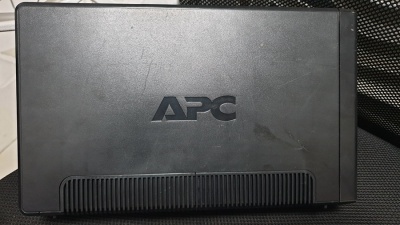

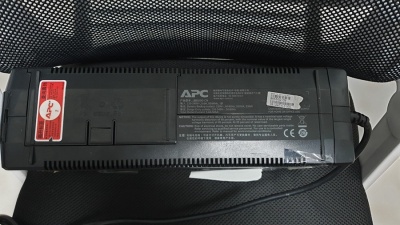

下面拆机，屁股位置的螺丝很清楚，很容易拧下来。

下面拧这个面板里面的螺丝就不容易了。

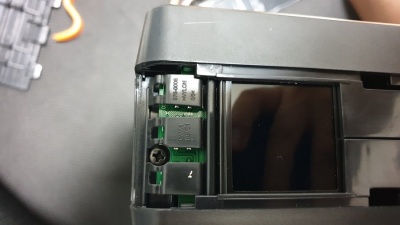

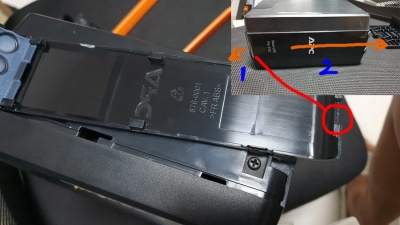

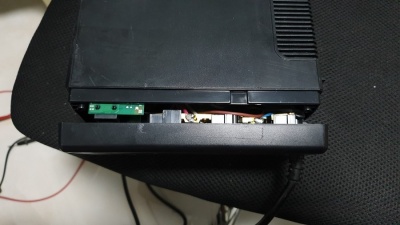

需要把面板底部的卡口翘起来，然后把面板网上推，才能把面板卸下来。面板卸下来之后有两颗螺丝需要取下来。

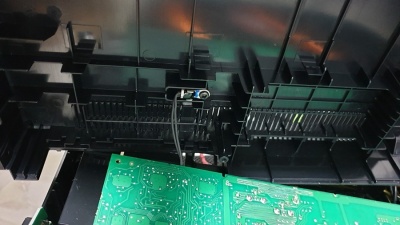

最后主板和外壳有一根引线，我估计是用于检测用的，注意别搞断了。

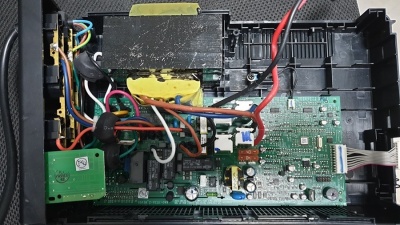

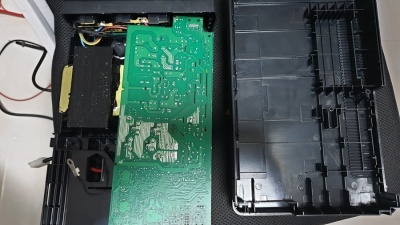

完整拆卸下来。这个UPS处处体现了优良的做工和优秀的品质。

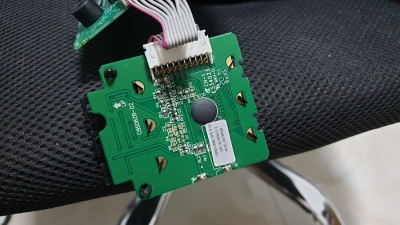

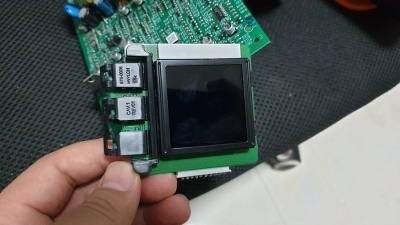

显示屏的主板。

显示屏。

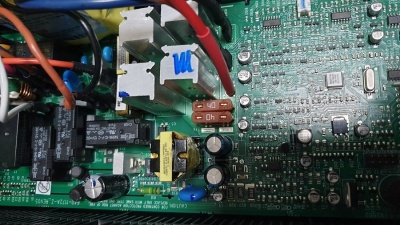

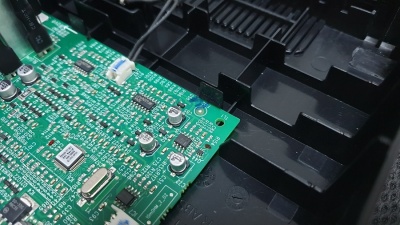

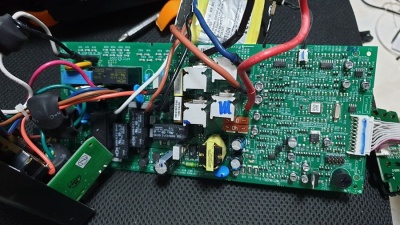

看看这主板。

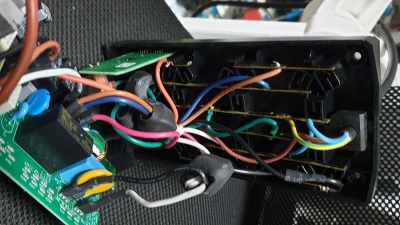

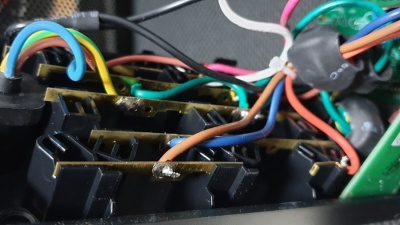

看看插座位置的焊接和用线。

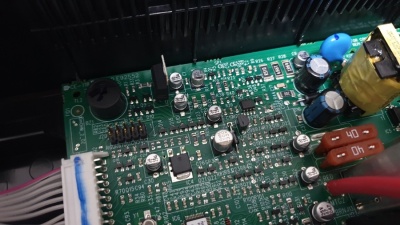

这里能看到两个40A的保险丝，这个保险丝应该是和小型汽车保险丝通用的。

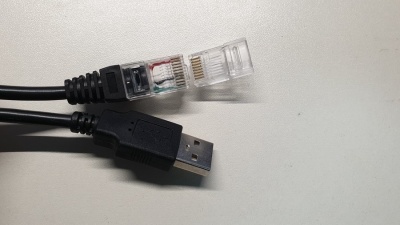

最后附上一张USB线，此USB线是特殊的，一头是rj50的，另一头是usb A头。这个rj50比我们常见的rj48要稍微大一点的。但是有网友指出是可以使用rj48的头去代替的。

usb线连接到windows可以免驱识别，但是没有丰富的管理功能，如果想有丰富的管理功能，需要去APC官网下载管理软件。我没有这个需求，就没有弄。我的N54L是windows server 2008系统，也没法安装它的管理软件。

官方说明书下载 Back-UPS Pro BR550G-CN
