指南 sandisk extreme portable ssd v2(闪迪至尊极速移动固态硬盘)拆解

分类:指南
简介:我在上一篇发过sandisk extreme portable ssd以及pro的区别,现在补发extreme portable ssd v2版的拆解图。编号为:SDSSDE61。
此为美版外包装。也就是今天的主角。

此为国行版包装。

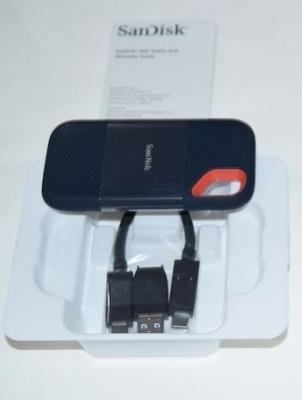

除了双头typec的数据线,额外赠送了一个type c 转usb a的头。

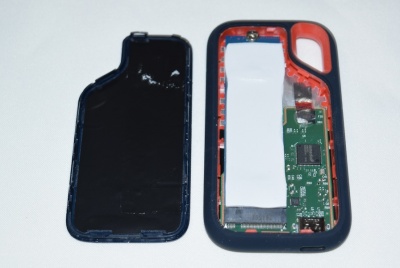

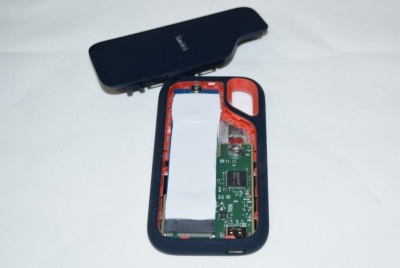

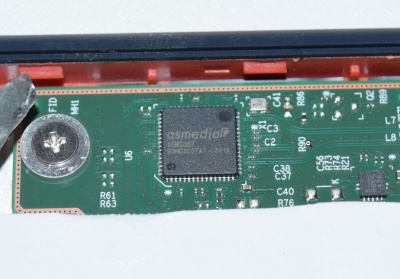

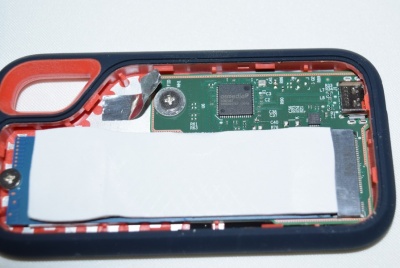

硬盘盒的芯片,是祥硕的。

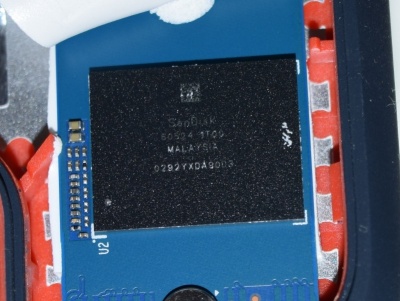

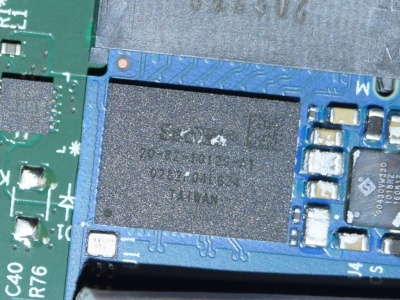

闪存颗粒。

隐隐约约能看到是sandisk的,应该是打磨过的。

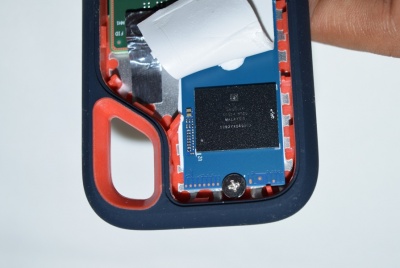

看看主控。

主控也是刻着sandisk。

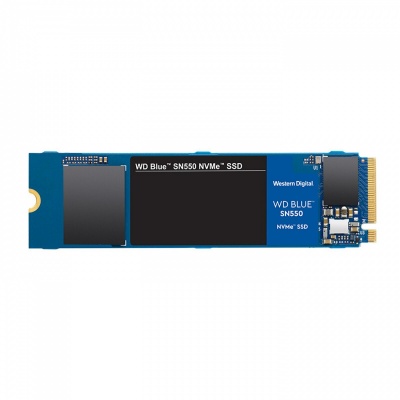

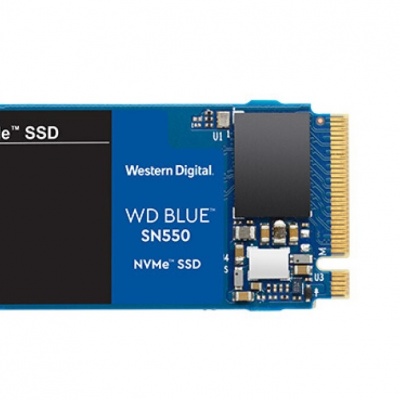

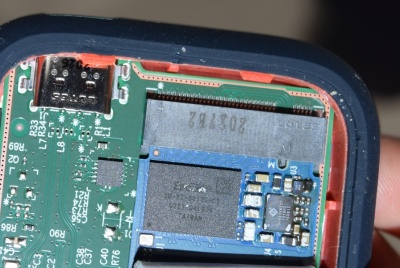

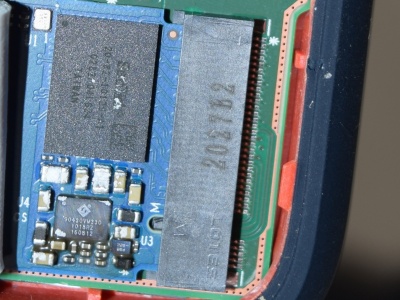

下面重点来了,虽然内置硬盘上面没有明确的表面这是一张西部数据的sn550。但是,仔细对比下面那张西部数据的sn550的主控部分的电路,会发现是一模一样的,包括上面工程字符也是标得一模一样。所以,毫无疑问这个内置硬盘要么是sn550本尊,要么是sn550的马甲,换了固件而已。




扩展内容:
sandisk extreme 移动固态硬 以及extreme pro 移动固态硬盘的版本区别
sandisk extreme v1(闪迪至尊极速)拆解
sandisk extreme v2(闪迪至尊极速卓越版)拆解
sandisk extreme pro v1(闪迪至尊超极速)拆解
sandisk extreme pro v2(闪迪至尊超极速pro)拆解
