晒单 先马趣造开箱晒单以及试装244x244mm大小的标准MATX主板

分类:晒单
简介:趣造,先马新品,桌面机箱,最大支持支持标准matx主板(24.4x24.4cm)。在使用标准matx主板的同时,也支持atx电源。

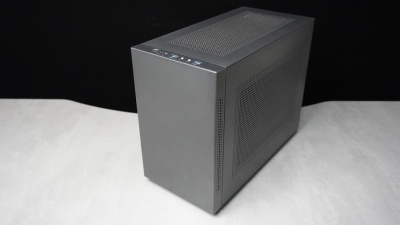

这款机箱我拿到手第一眼就被惊艳到了。
我列举几点比较突出的特点,你们琢磨琢磨。

1、几乎所有能安装硬盘的地方,都给你打好了硬盘孔位。
除了3个位置为2.5英寸硬盘专属,其余共有6个硬盘位置是可以安装3.5英寸盘也可以安装2.5英寸盘的。你最多可以安装9个硬盘。
2、在可以安装风扇的地方,也给你留好了风扇螺丝孔。
3、上下前左右,五个方向的面板都是卡口设计,维护方便。
4、pci插槽横竖都有,避免空间不够。
5、整机钢板所有的开孔所有的边角都做过防割手的处理。安装过程让人感觉非常愉悦。

开始晒单。

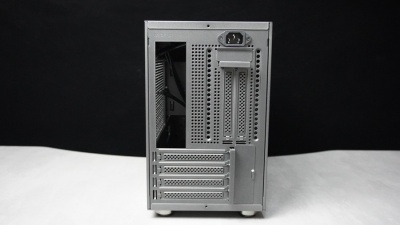

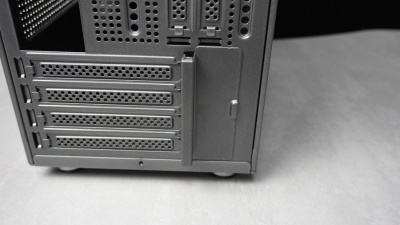

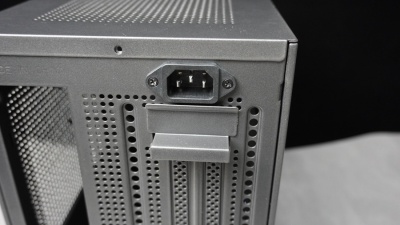

横4条,竖2条pcix插槽。

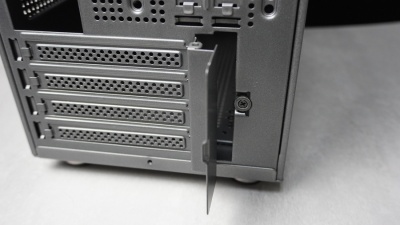

插槽挡板扣是磁吸的。

看看螺丝紧固在那里的强磁。

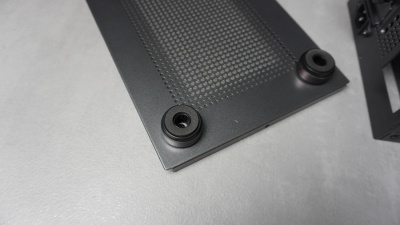

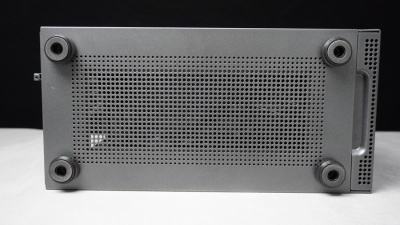

机箱带四个脚。使用螺丝紧固,可以拆卸。

侧板、顶板、底板、前面板都是卡口设计,不使用螺丝。

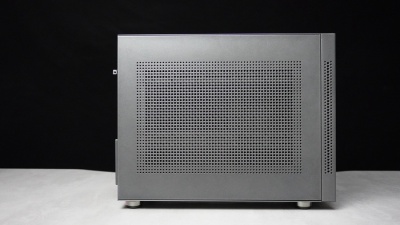

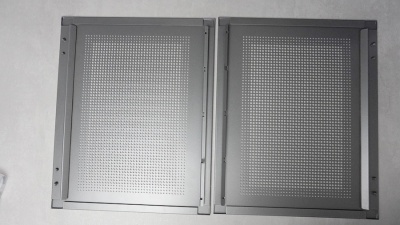

左右侧板一模一样,不需要区分左右。

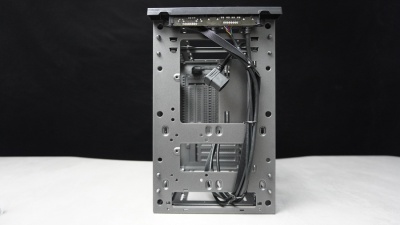

主板侧,开孔大胆,可以轻松走背线。

机箱的远主板侧带有支架,顶部和底部也带有支架。这三个支架的作用一是固定机箱,一个是安装硬盘、散热器等配件。

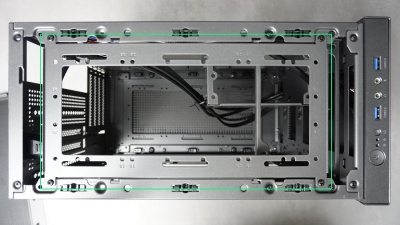

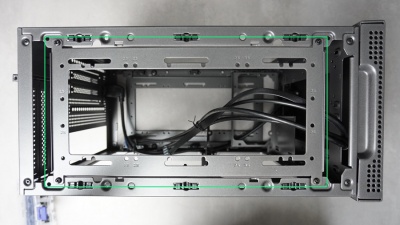

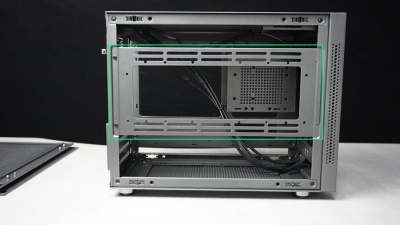

绿色框这个就是支架。

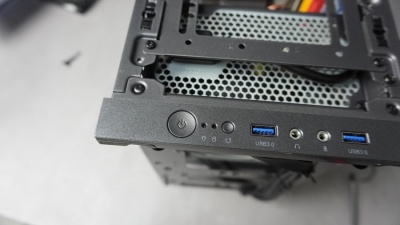

顶面,前控制面板做在了顶部。

整个机箱只有前置面板这款是塑料材质。其余全部是钢板。

顶面的支架。

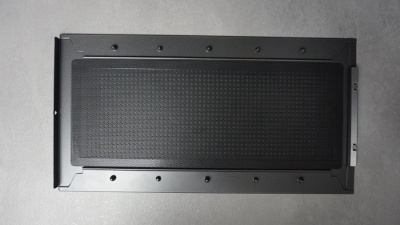

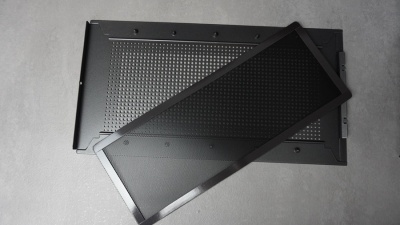

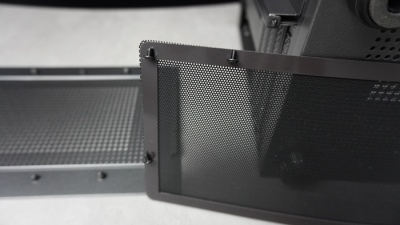

顶面盖板带有防尘网。此防尘网是磁吸的。


看看吸的螺丝。

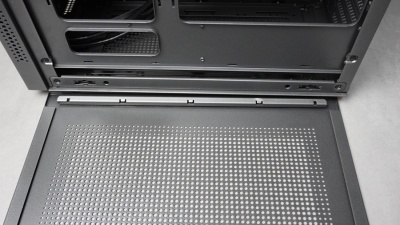

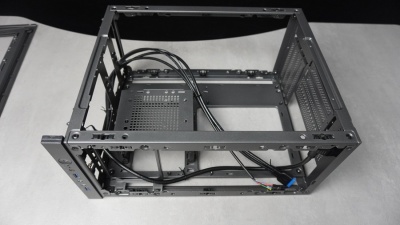

底部打开。

也是有个支架。

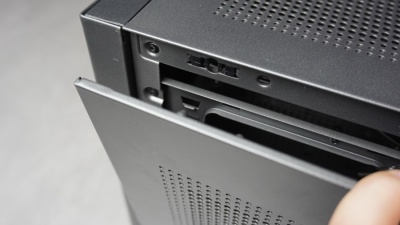

前面板打开。

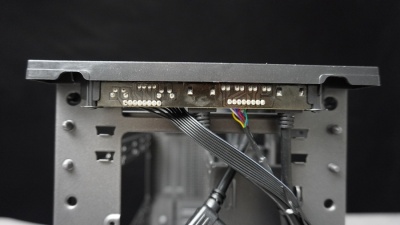

前置控制面板主板。

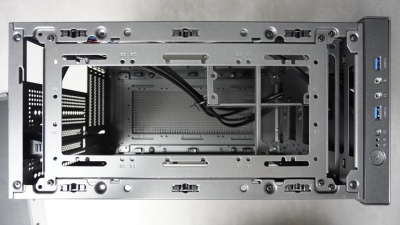

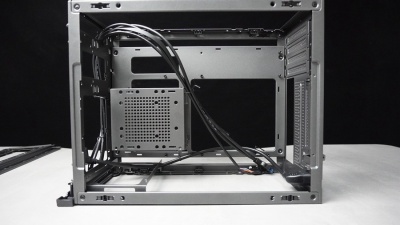

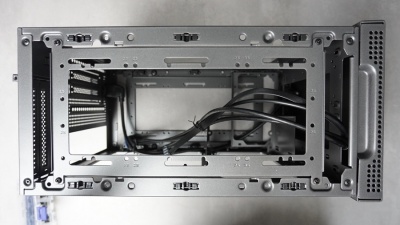

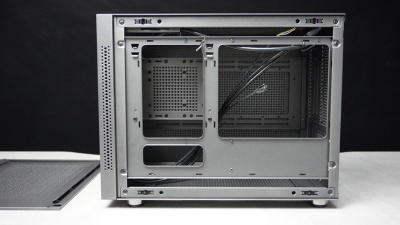

去掉远主板侧支架。

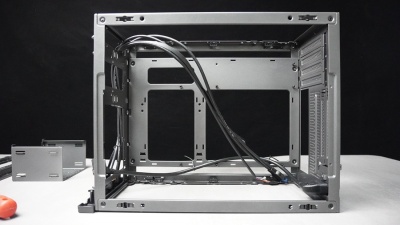

去掉顶部支架。

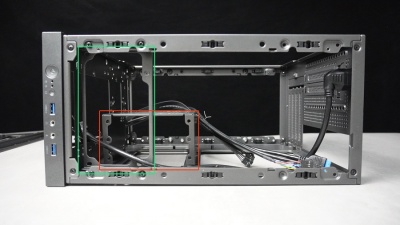

这里可以看到atx电源支架(绿框)、sfx电源支架(红框)。
两个电源支架均可以拆下来。




安装硬盘测试:

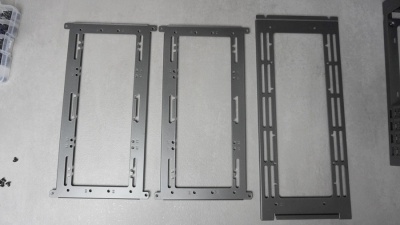

三块支架,顶部和底部以及远主板侧的侧板支架。
顶部和底部的支架是一模一样的,也不用区分。

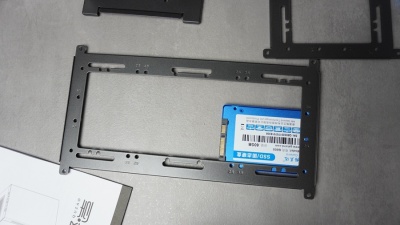

现在看看安装硬盘。这是顶板/地板支架,可以安装两个2.5英寸硬盘/3.5英寸硬盘,

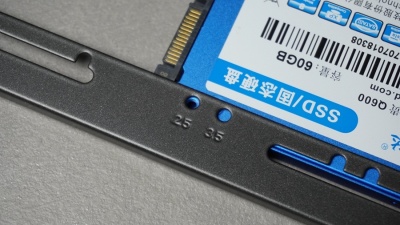

安装2.5英寸硬盘盒安装3.5英寸硬盘使用不同孔位,都有详细的标识。

这是底板安装3.5英寸硬盘,可以安装两块。

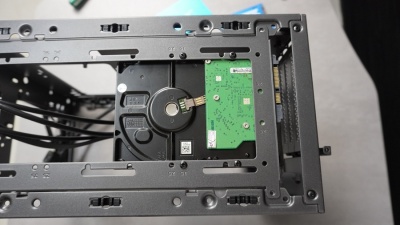

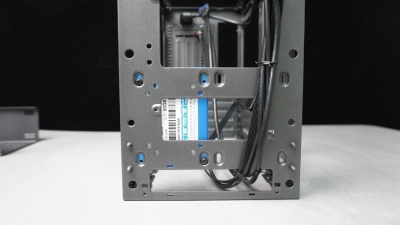

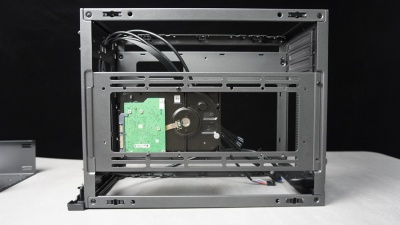

这是侧面支架安装3.5英寸硬盘,只能安装一块。

前面板拆开盖板之后,可以看到两个2.5英寸硬盘位。

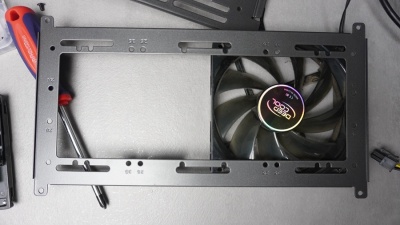

这三个支架,你想安装风扇也没有问题,安装水冷也没有问题。

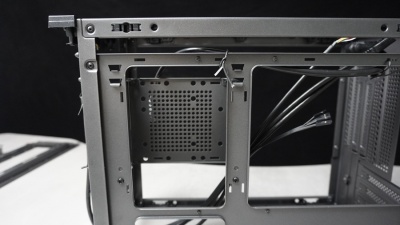

其中sfx电源支架可以安装一个3.5英寸硬盘或者2.5英寸硬盘,已经打好了孔位。


装机测试:

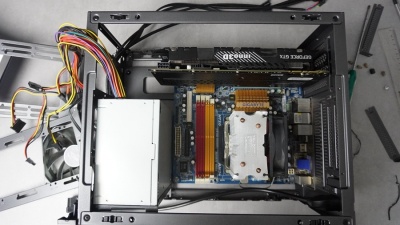

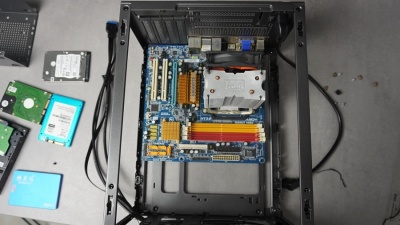

翻箱倒柜,找到一块24.4x24.4厘米的标准matx主板,搭配了一个14.5厘米高的塔扇。
电源使用atx电源。我也不准备开机,就是为了给你们参考一下空间。

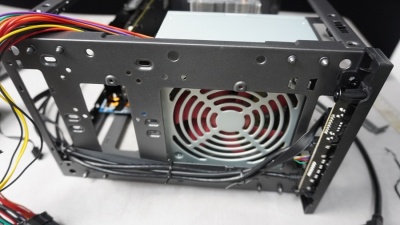

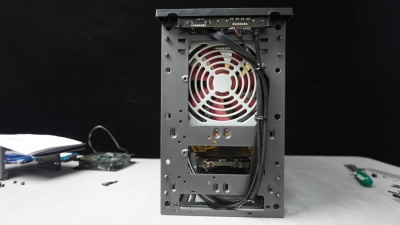

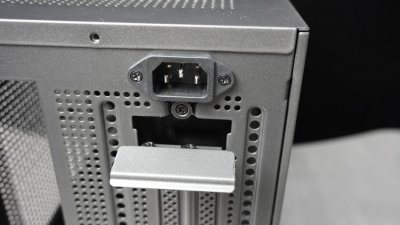

电源进风口。

插了一张长度为28厘米的1070ti。

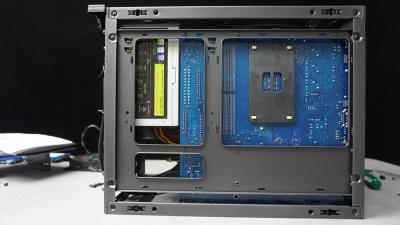

主板背面。

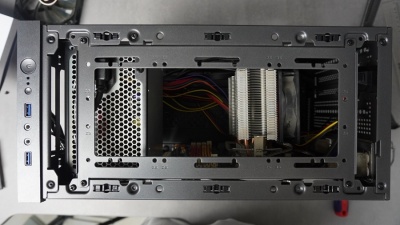

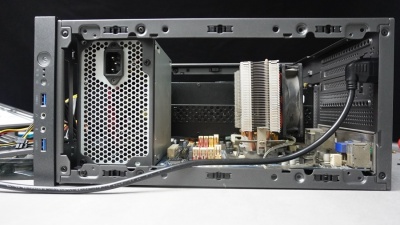

顶面空间观。

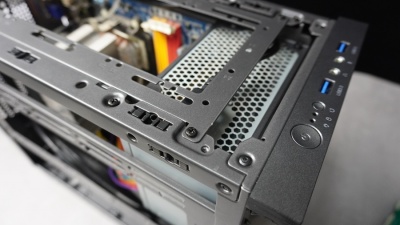

上支架看看。顶面这里再安装一个3.5硬盘或者两个2.5硬盘或者是风扇没有问题。

使用了atx电源,不影响前面两个2.5硬盘安装。

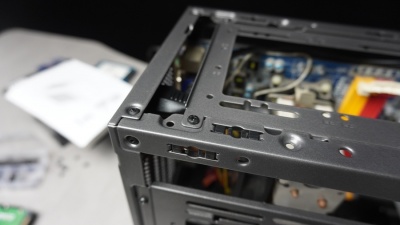

给你们看看开孔和边上的处理细节,真的是一点锋利的地方都没有。

唯一不满意的地方应该就是硬盘灯和电源灯没有使用导光条,开机会显得low吧?

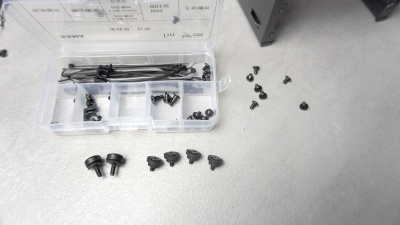

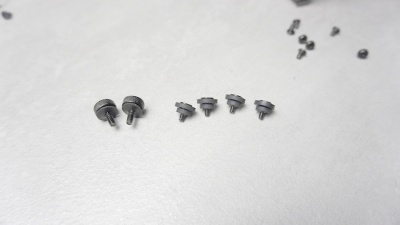

螺丝的配送也是很用心的。硬盘给了六颗减震螺丝。那两颗大螺丝是机箱上下盖板的,你可以用上,也可以不用上。

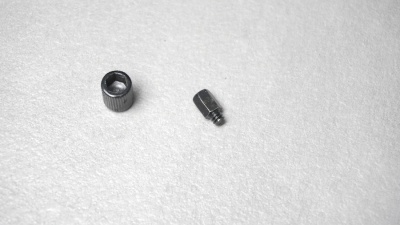

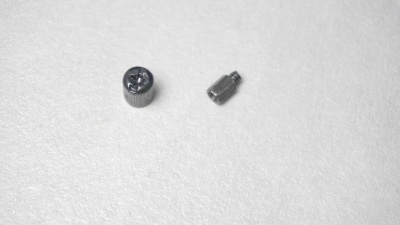

额外的一个主板固定螺母以及主板固定螺母取出器。我第一次见赠送这样的固定螺母取出器的。(少见多怪了,




这么一套折腾下来,我就想说,如果尺寸对你合适,快上车吧。装机体验真的是太好了。你想到的他给你做到了,你没想到的,他也给你做到了。
预计白色款也快上市了。
