双公头USB A刷机数据线DIY

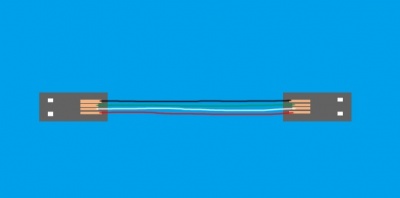

一个双头usb线的接法就是这样的，一条大牌且合格的双头usb线还会把两边插头的铁皮接在一起，利用屏蔽线接在一起。

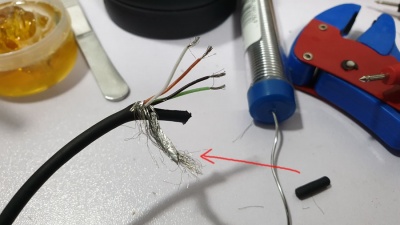

找两个废旧的数据线，最好是大牌手机数据线，带屏蔽的这种。截掉接手机那段。箭头所指的屏蔽网，后面最好焊接在一起，不焊也能用。

标准的线序是按照下图这样定义的，但是很多杂牌不按规矩来，最好测试一下线序。

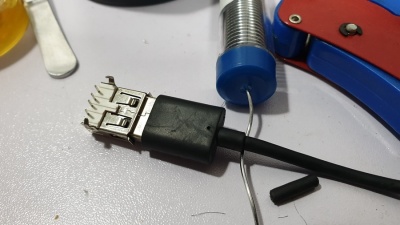

测线序可以在公头上插个母座插头，当然大部分人可能没有，想办法把万能表的探针插入公头里面测吧，自己记录好线序，颜色对应的针脚。

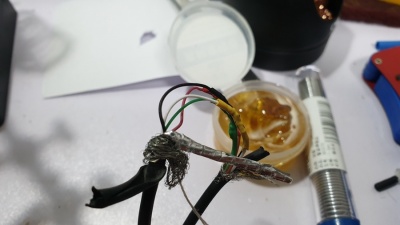

两条线针脚一一对应后焊接上，热缩管或者胶布保护好。屏蔽网也焊一起。

然后，再用万能表测试一下针脚是否一一对应，两个公头的铁皮是不是也连接在一起的。
确认无误再使用。
这样diy出来的产品质量是非常好的。
