NBOX NAS机箱开箱晒单装机——翻车记

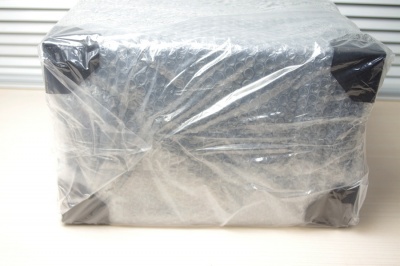

包装箱有两层，保护非常周到。

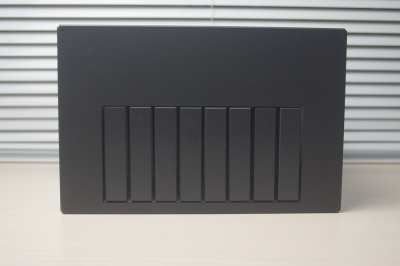

这一看过来，是不是挺吸引人的？加上脚垫，贴上赠送的贴纸，会更加加分。

配件全部塞入了机箱里面。经常装机的朋友看到这里可能要吐槽：pcie扩展卡怎么固定？

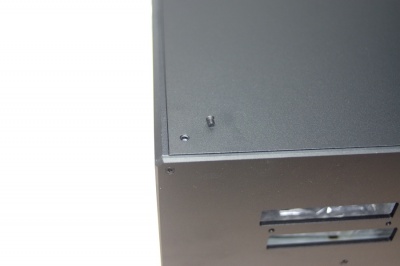

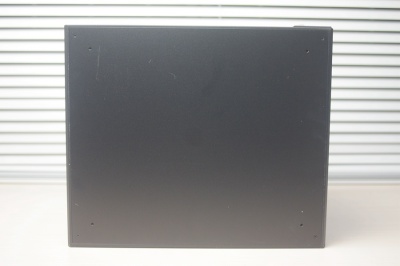

底部多余的四个螺丝孔属于脚垫。

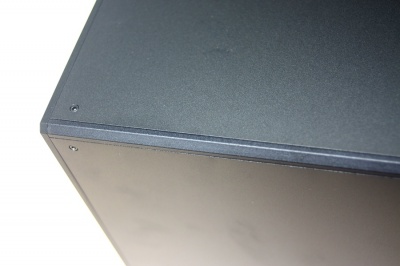

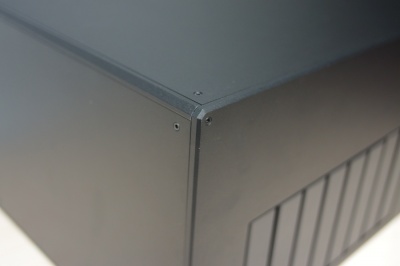

圆角处理，对合非常ok。

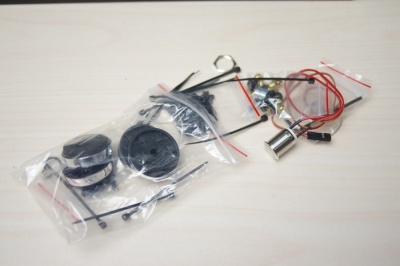

脚垫，螺丝，绑带，开关机键。还有足够多的硬盘螺丝（没拍到）。

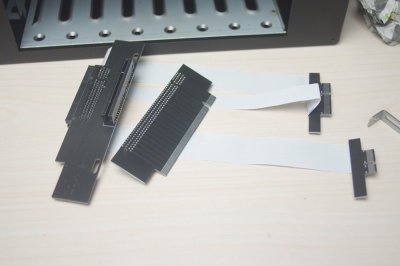

pcie转角，pcie延长线。这里就有很多人翻车，排线质量不牢固，很多人到手就是坏的。好在排线也容易买。

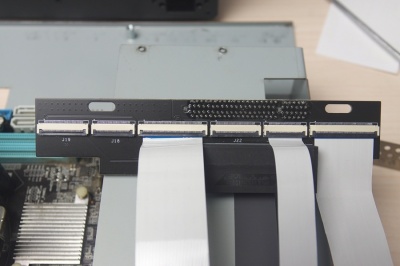

排线总共两组，左边3个连接的是平行于板子插槽，右边3个链接的是垂直于板子的插槽。仔细看你也可以看到pcb板上的走线。是x1还是x4随便你怎么选。
默认的状态是左边x1，右边x4。

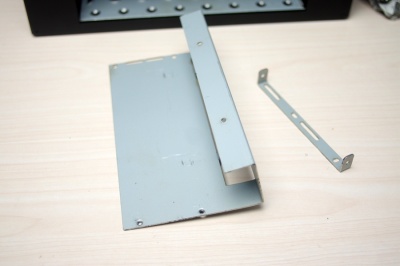

下面两个配件大的是横放半高pcie固定器，小的应该是竖放的全高pcie固定器（可能）。

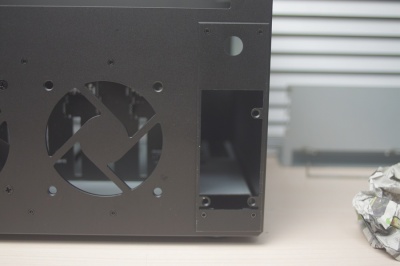

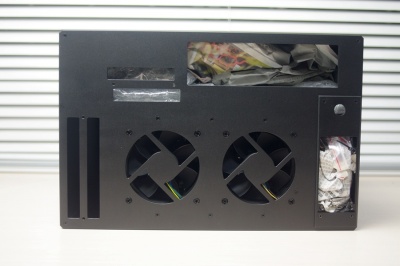

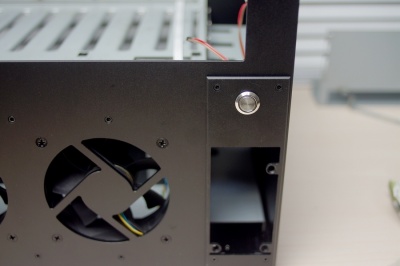

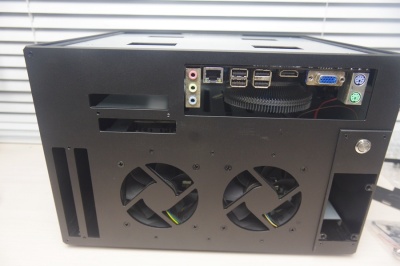

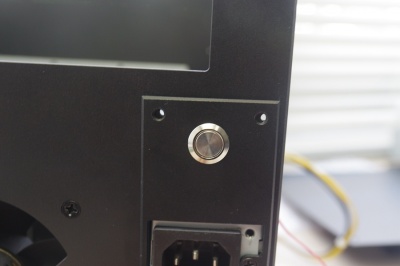

背面风扇口以及电源口。这里可以肯定电源键就在电源挡板上面。

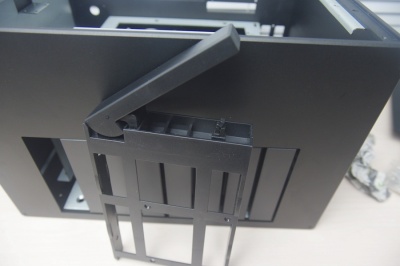

硬盘抽屉貌似是全塑料件，自锁设计。建议没事不要老拔插。

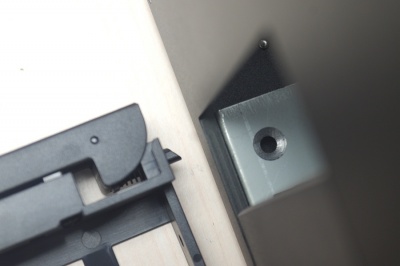

硬盘抽屉的锁定依靠这个插销。

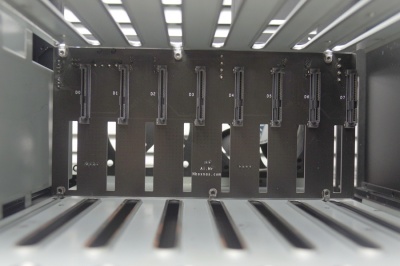

背板8个sata接口。

硬盘灯设计在抽屉内，我倒过来拍的，实际上是在上面不是在下面。

机箱螺丝都是沉头螺丝，内六角，赠送了L型螺丝刀。

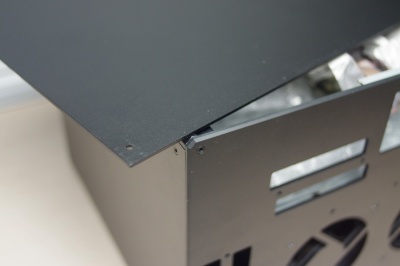

前后机箱板比较厚，上下左右机箱板没那么厚。

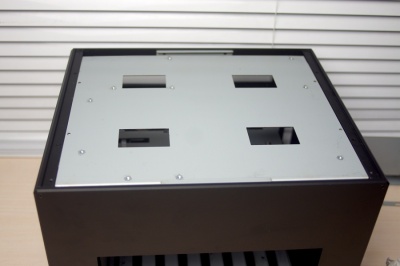

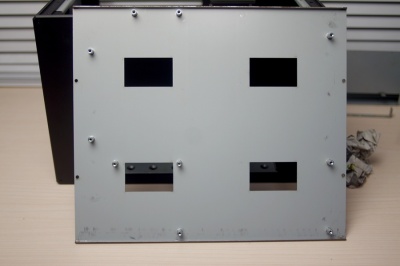

这块看起来憨憨的板子就是主板底板。

倒装在机箱里面。

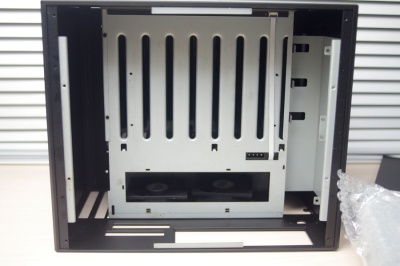

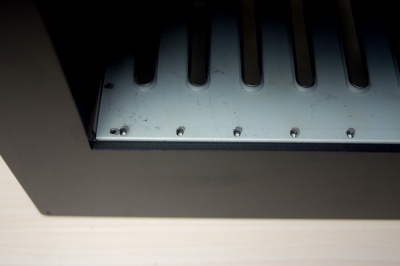

机箱内的硬盘笼铁皮厚度也给力。

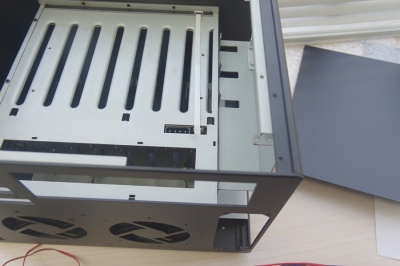

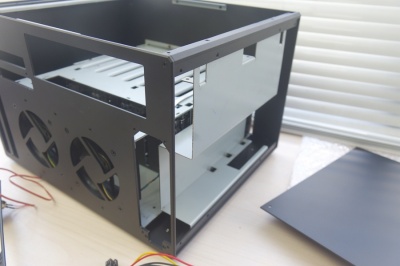

换个角度看里面。

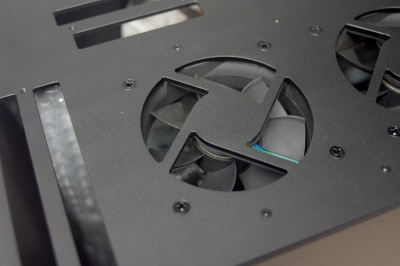

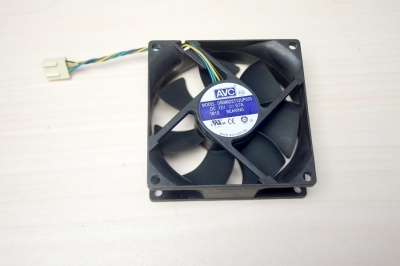

看看风扇，这里我已经把风扇螺丝拆出来了。

风扇不算孬。

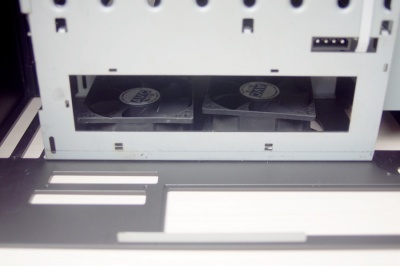

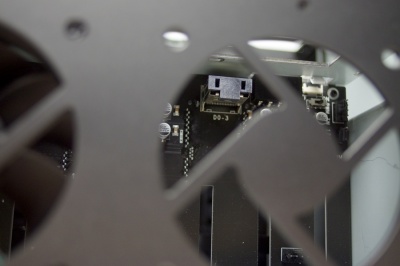

从风扇出风口看进去，这里能看到mini sas接口。背板上面总共两个mini sas接口。

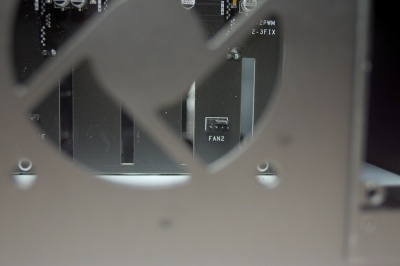

风扇接口。

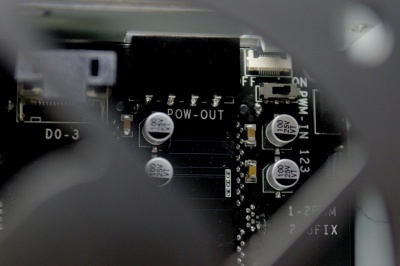

还能看到大d输出接口，硬盘灯开关，调速风扇接口。

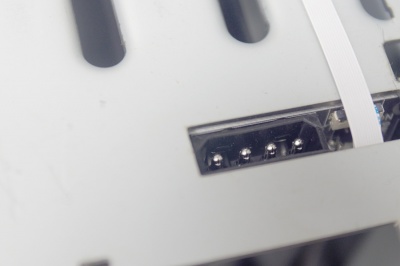

大d电源输出口通向主板位置。但是实际上这个是多次一举，后面大家就能看到，电源线是没法从底部上来的。

我准备开始安装了，计划安装matx主板，1个x1接口的有线网卡，1个 x4接口的直通卡。

开关机键先安装上。

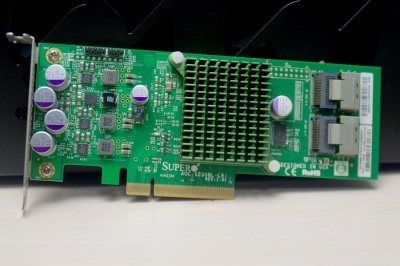

直通卡准备好。

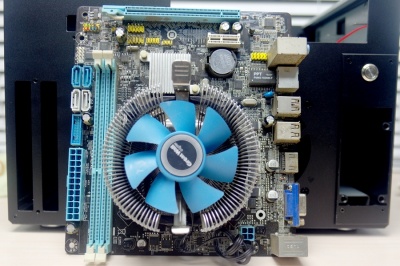

测试主板，17*22尺寸。pcie x16一个，pcie x1一个。

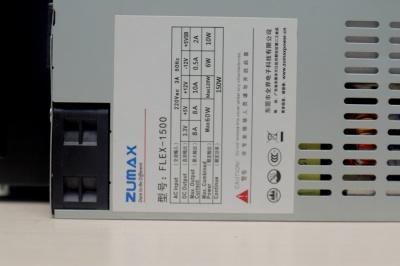

150w 小1u电源。我知道功率不够，这里测试一下安装。

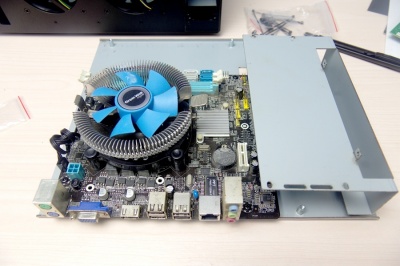

装主板很容易。pcie固定架就如下图这样安装。

倒装上去。ok！

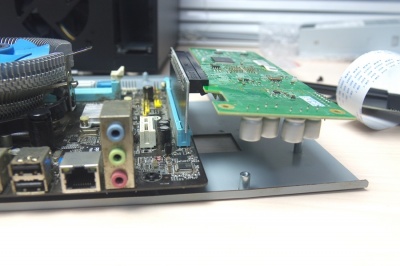

直通卡我本来想试试转角安装能不能成功。

发现固定孔位没法对上。

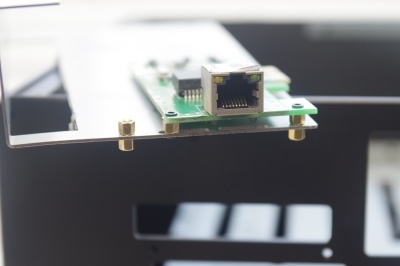

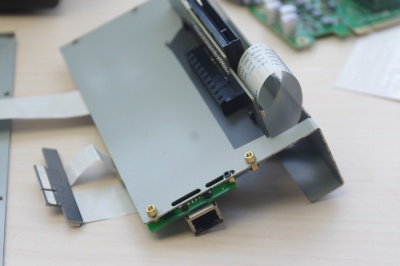

于是先安装有线网卡，安装在支架的底部，到时候用延长线来接线。
螺丝柱的用法要注意，网卡必须保留一个螺丝孔只使用一个螺丝柱，不然会顶到另一面的直通卡。

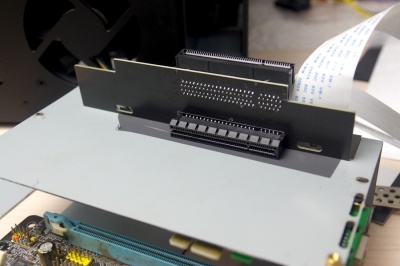

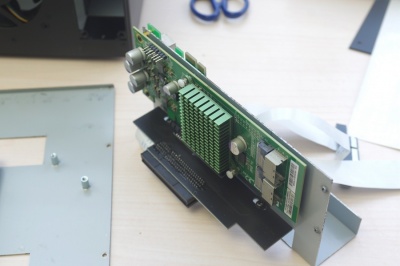

pcie转接卡安装到支架上，这里要注意转接卡不要固定死。先把直通卡装上之后再加固这个转接卡。
（做一些必要的绝缘保护）

直通卡装上之后，这里你一定要注意做好绝缘保护，不然直通卡的针脚可能会因为接触支架而短路。

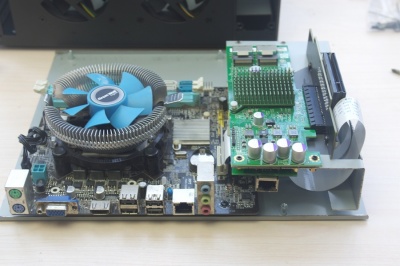

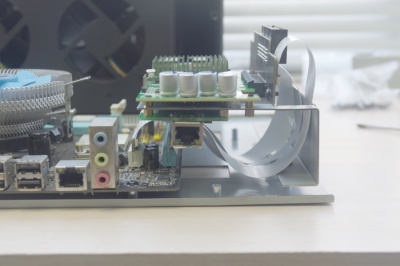

全部固定好。

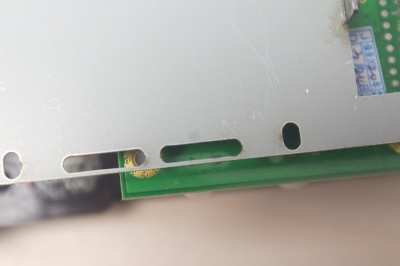

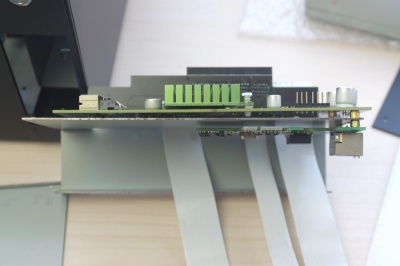

倒装到机箱里面。这里可以看到，pcie支架并不平。

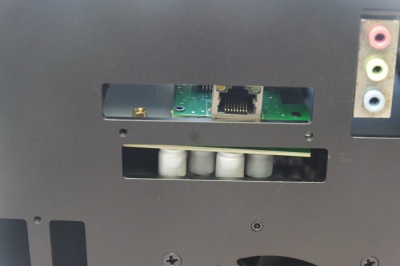

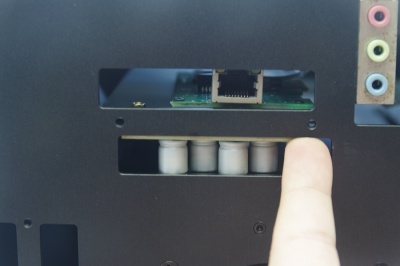

你想把它弄平不是不可以，这里你又会发现，它高了点，网口部分被挡住了，没有很好的对位。
这里建议换更短的螺丝柱来解决，应该勉强可以弄好。不过稳定性一定是很差的了。
这里就是最大的槽点：所有的pcie槽都没设置牢固的固定点。

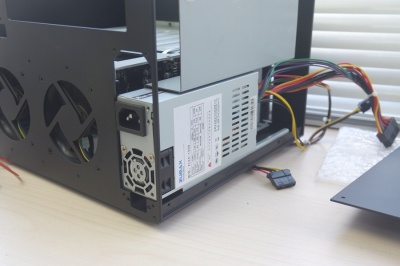

然后安装电源。安装电源可能需要拆卸侧板，不然线材你没法扯上去。

你想像一下，电源支架位置没有开住够大的孔给电源线通过，所有的线你都得从最前面拉上去。

而这个线往往都是不够长的。
这里就是第二大槽点：没有给电源开设走线孔。也是因为此我说电源背板的大d口就是个摆设。

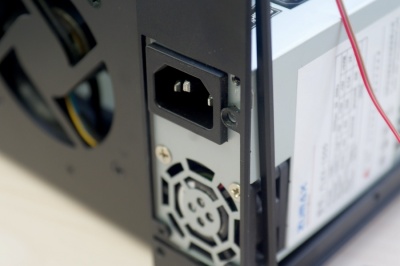

当然，很快我又发现了又一个大槽点：安装小1u电源之后，电源挡板无法对孔了。

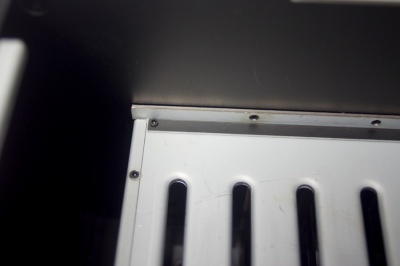

因为电源位置的余量几乎没有。

于是：我放弃了装机。这完全就是一个糊弄人的机箱，天生残废。

我给你们总结一下，这是个负分产品，如有得罪请你来咬我。

槽点：
1、pcie固定方式很烂，安装麻烦且非常不牢固。
2、电源位置没有为电源走线留孔。
3、电源位余量太小，我的标准小1u居然对不上孔。
4、没有前置usb接口。
5、电源键居然在后面。
6、pcie转接线/延长线品控很差。
7、毫无装机体验，因为每一步都感觉误差很大，装好之后你甚至会怀疑：真的是这样装的吗？是不是我智商不够？
