指南 为相机监视器/便携显示器增加一个内置电池

分类:指南
简介:因为时常折腾电脑软路由等东西,便携显示器是我的必备工具。原厂内置电池的监视器也是个很好的选择,但是他们都没有vga接口。为了vga接口我只能选择这种傻大黑粗的旧监视器作为便携显示器。

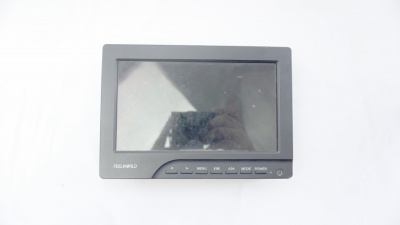

这款便携显示器原本是用于摄影摄像监视器使用的。因为它具有hdmi,vga,av三种接口,是完美的调试工具。
测试了一下输入电压可以从5V到12V。开机的功率大约4.5W。所以使用5V锂电池就能直接驱动不需要升压板。

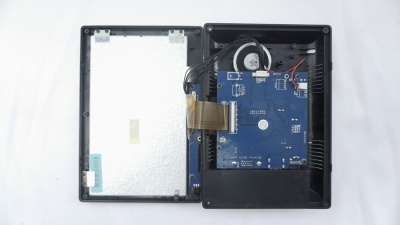

显示器自带喇叭,可以通过hdmi输入音频。不过音频不是刚需,拆掉给电池腾位置。

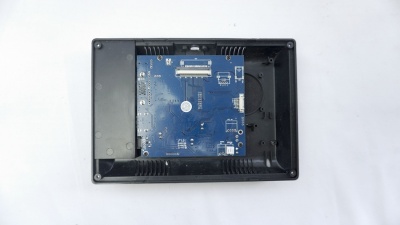

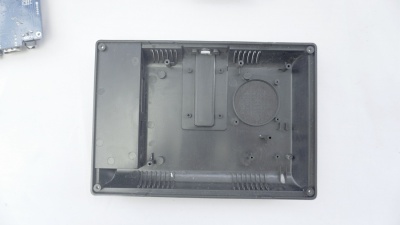

大概估算好电池尺寸。

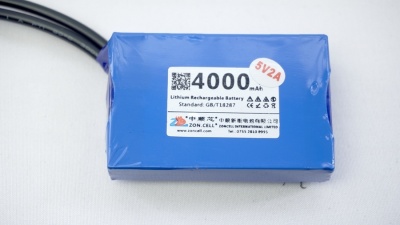

淘宝下单锂电池。4000mah的大小已经是极限。

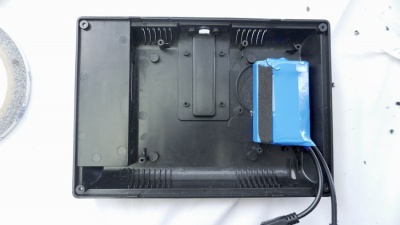

试试看怎样安装最合适。

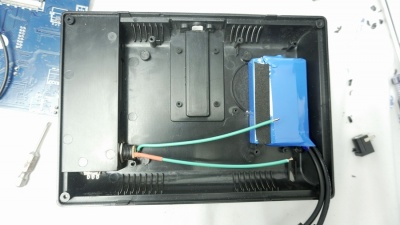

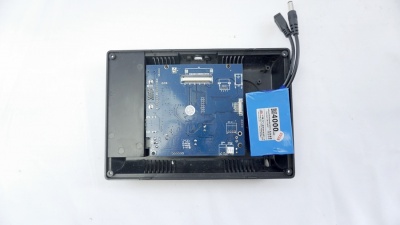

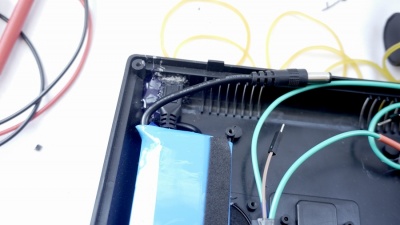

最后确定这样安装最合适。

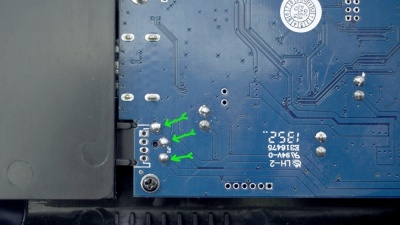

然后找电池输入极。其实dc口本身就带有内置/外置切换的,插入外置电源会物理切断内置电池的输入极。我刚开始没想好就直接拆了原装dc座换成了自己的。

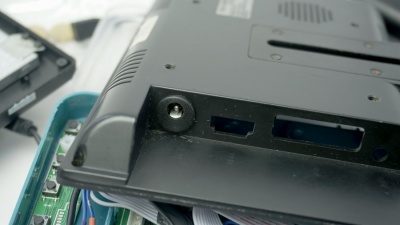

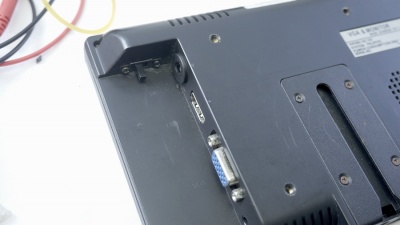

扩孔,安装上dc座

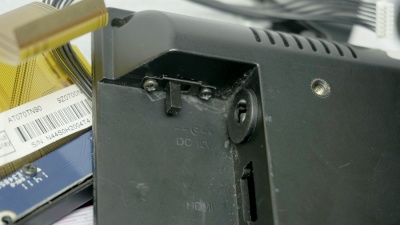

打孔,安装好内置/外置切换开关。使用额外的开关而不是使用dc座的切换开关,是考虑到dc座自带的切换开关,会造成未插dc电源的时候,内置电池一直是通电的状态,所以,需要一个额外的开关。我这个开关接线设计是既当内置/外置切换,也当内置电池的通电开关。这样可以让内置/外置电源永远不冲突。

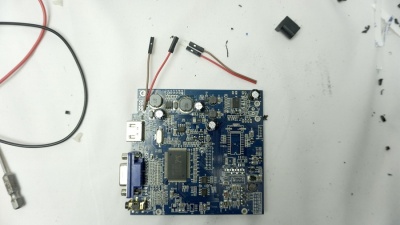

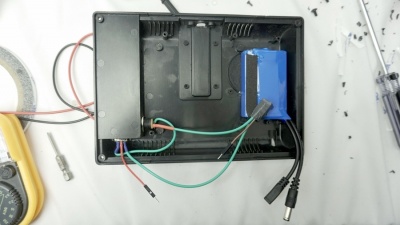

接好线。

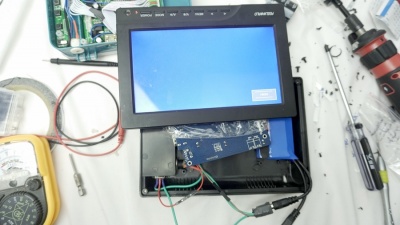

测试没有问题。

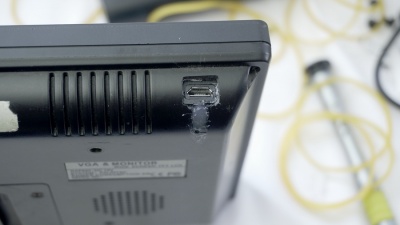

开孔安装内置电池的充电口。它的充电口是micro usb,如果是typec就完美了,使用机会不多,不需要频繁充电,我也懒得去改。再上好热熔胶以及502胶水。

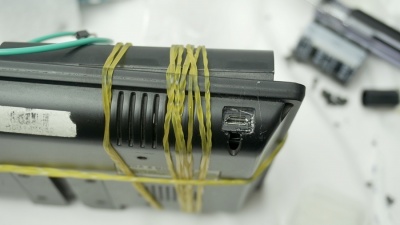

充电口里面放泡沫,外面橡皮筋压一下充电口避免固话过程中脱位。

第二天固话之后看看效果。

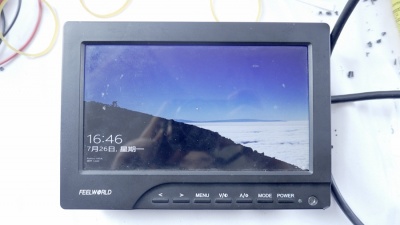

完美使用。按工作功率4.5w计算,电芯4000mah/3.7V的锂电池可以运行3个小时。怎么样也够用了。
