指南 牧田(makita)18v充电器DC18RC美版120V插错220V烧毁维修

分类:指南
简介:朋友丢给我一套牧田锂电冲击钻xph01,说是电压不对烧了。我拿到手看了看充电器是美版的DC18RC,120V输入电压,难怪说烧了。
一般充电器都是有保险丝的,大概率还能救,于是我网上搜索了一下,找到了国外大神改牧田18v充电器为220v输入的文章,借鉴一下知道了此款充电器的两个关键保护元件,压敏电阻和保险丝。
我拆机做个解释,牧田其他款充电器也可以借鉴,我搜了下,八九不离十,都是类似的保护电路。

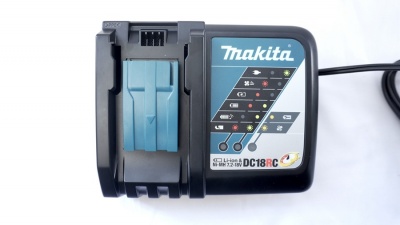

充电器长这样,不同版本不同型号都会有区别,特别是电池插槽的盖板。

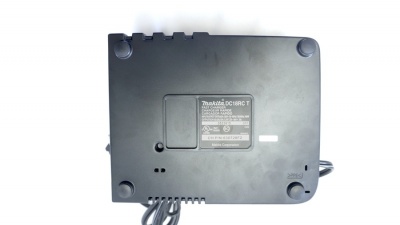

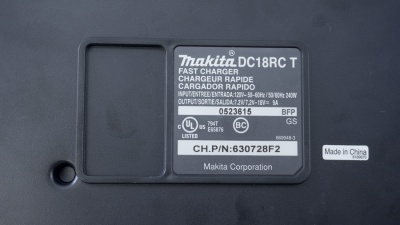

更加具体的型号是 DC18RC T,这个T应该是批号或者是代工厂等的区别。


取下螺丝。

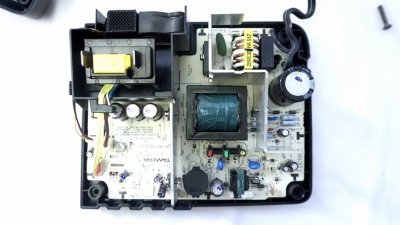

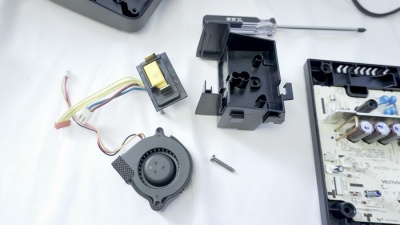

取下多余的一些配件,看看这个涡轮风扇,给电池散热,我是第一次见到。毕竟,以前买不起牧田的产品。

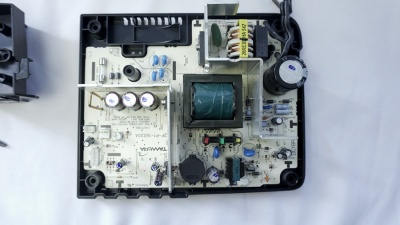

然后你才能取下主板。

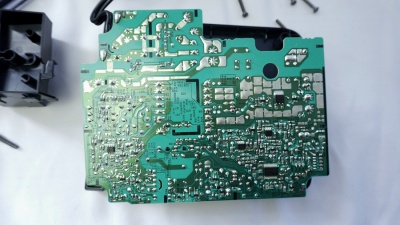

再检查一下背面没有明显的损毁。

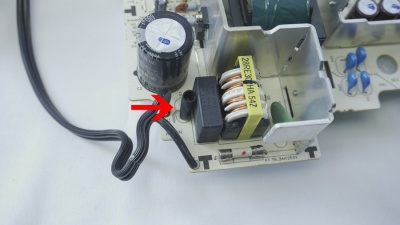

压敏电阻在下图红色箭头位置,有热缩管套住。

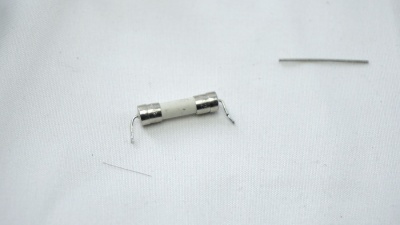

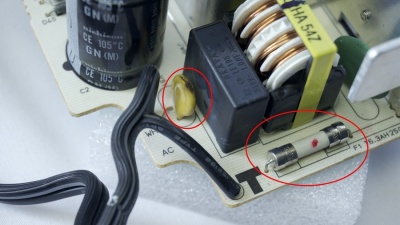

去掉压敏电阻,明显看到已经烧坏了,当然故障还可能会出现在另一个红圈里的陶瓷保险管。这个保险丝的规格是6.3A
250V,按理说220V的电压是不会烧坏它的。
所以,第一次我并没有在意这个陶瓷保险管,只从淘宝下单了压敏电阻。

两天后。。。。。。

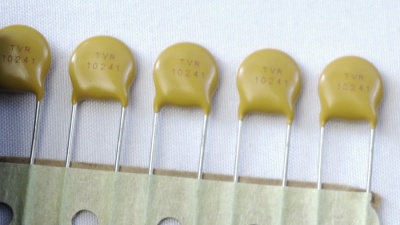

收到了压敏电阻。

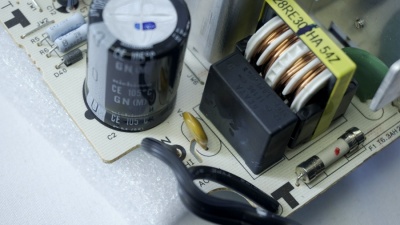

上好▼

发现还是无法工作,于是把目光投向了陶瓷保险管,测试了一下也的确是坏的。
然后从废弃的PC 电源里面找到个玻璃保险管,规格是5A 250V,勉强可以使用。

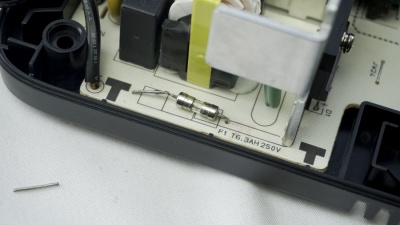

装上▼

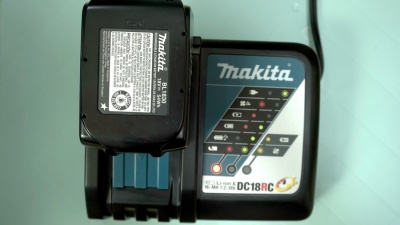

终于可以正常使用了。快充速度很快,半小时就充好了一个3Ah的电池。
