牧田（makita）18v充电器DC18RC美版120V插错220V烧毁维修

一般充电器都是有保险丝的，大概率还能救，于是我网上搜索了一下，找到了国外大神改牧田18v充电器为220v输入的文章，借鉴一下知道了此款充电器的两个关键保护元件，压敏电阻和保险丝。
我拆机做个解释，牧田其他款充电器也可以借鉴，我搜了下，八九不离十，都是类似的保护电路。

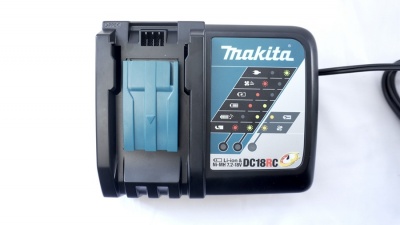

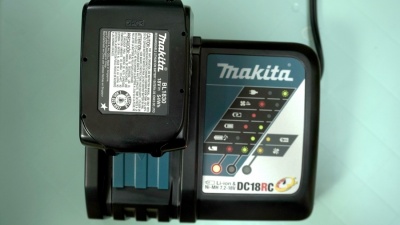

充电器长这样，不同版本不同型号都会有区别，特别是电池插槽的盖板。

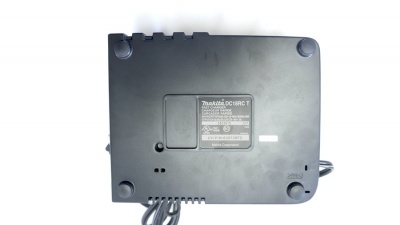

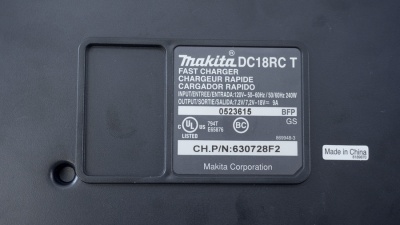

更加具体的型号是 DC18RC T，这个T应该是批号或者是代工厂等的区别。

取下螺丝。

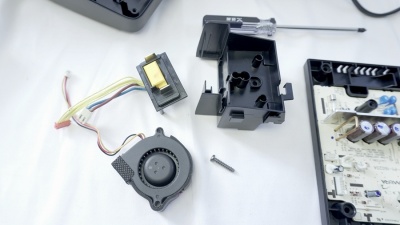

取下多余的一些配件，看看这个涡轮风扇，给电池散热，我是第一次见到。毕竟，以前买不起牧田的产品。

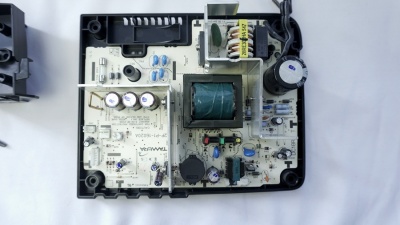

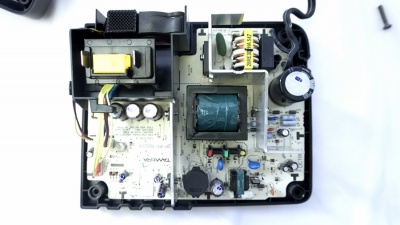

然后你才能取下主板。

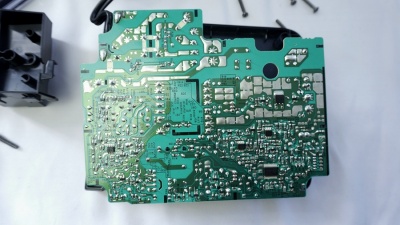

再检查一下背面没有明显的损毁。

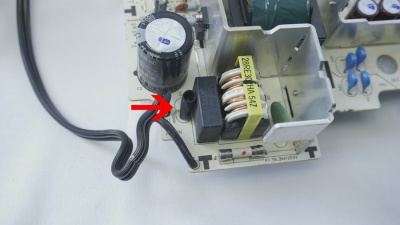

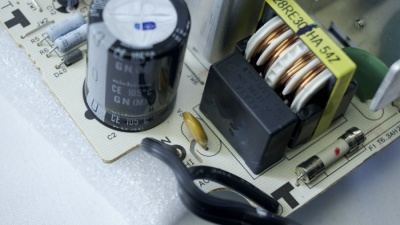

压敏电阻在下图红色箭头位置，有热缩管套住。

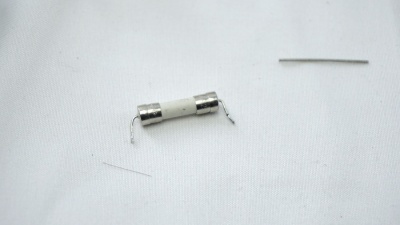

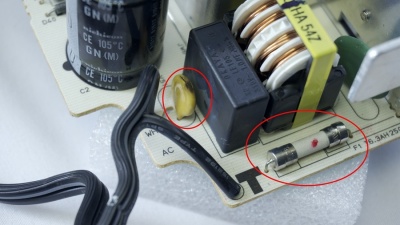

去掉压敏电阻，明显看到已经烧坏了，当然故障还可能会出现在另一个红圈里的陶瓷保险管。这个保险丝的规格是6.3A
250V，按理说220V的电压是不会烧坏它的。
所以，第一次我并没有在意这个陶瓷保险管，只从淘宝下单了压敏电阻。

两天后。。。。。。

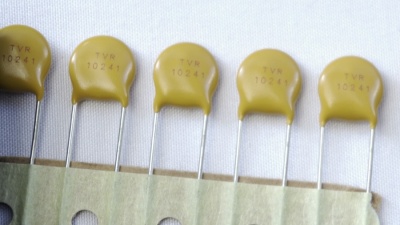

收到了压敏电阻。

上好▼

发现还是无法工作，于是把目光投向了陶瓷保险管，测试了一下也的确是坏的。

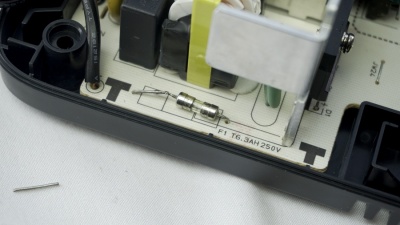

然后从废弃的PC 电源里面找到个玻璃保险管，规格是5A 250V，勉强可以使用。
装上▼

终于可以正常使用了。快充速度很快，半小时就充好了一个3Ah的电池。

brando830630 · 发表于 8-12 19:50

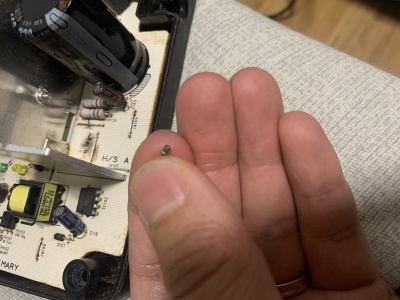

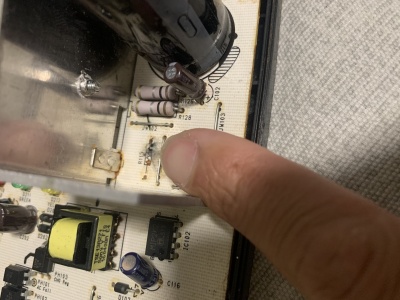

我的这个小电阻烧了，位置R115，您知道是多少欧的吗？谢谢！
