指南 微星Z170I GAMING PRO AC魔改BIOS支持8、9代CPU+上9100F U0步进实操

分类：指南
简介：i3-9100F真相U，去掉核显的的u价格可以大降二分之一，对于需要使用独显的玩家来说，这个u实在是性价比无敌。
当然很多人手里还在用着100、200系列的主板，这些主板原生是最高支持到7代的cpu。
但是经过刷修改版的bios，就能够支持到7代以后的cpu了。
对于i3-9100f，它常见的有两个分型：B0步进和U0步进
B0步进为老7代i5去掉核显而来，而U0步进为新工艺，是真9代。两者在性能上几乎没有差别，但是前者对老主板支持比较好，很多主板只需要刷一下bios就能直接支持，而后者需要屏蔽/短接CPU触点才能被老的100和200系列主板支持。

我的主板是微星Z170I GAMING PRO AC

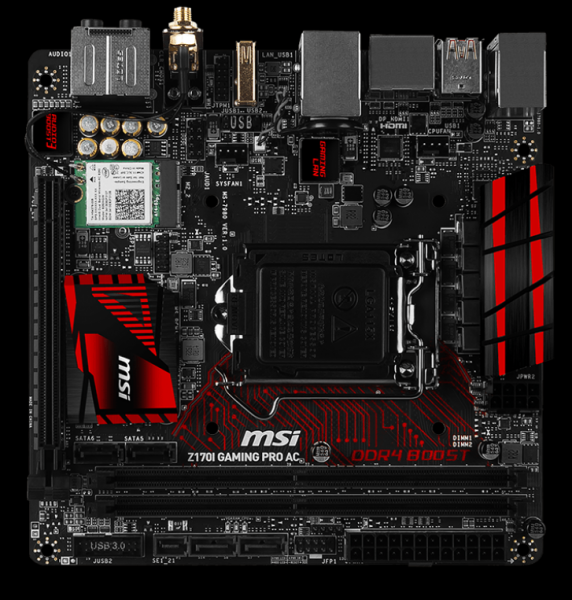

为了避免大家搞错型号，告诉你它长这样：


下面一步步说说怎么玩。

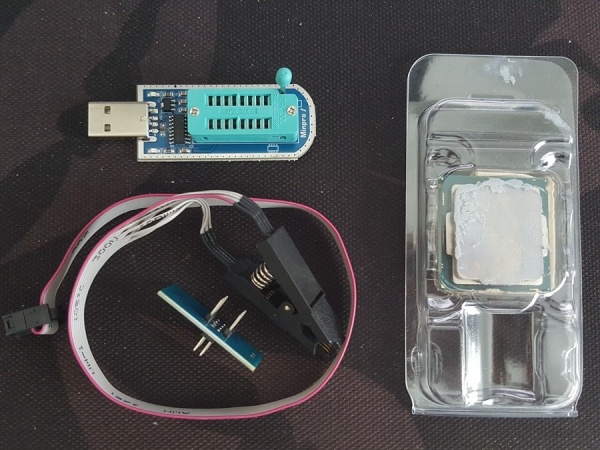

1、先去淘宝准备好编程器和bios夹子。我的是minpro的编程器。还有要准备好耐热绝缘胶布，如果你是别的主板可能还需要准备短接触点用的铜箔。





2、下载好本主板的魔改bios：
链接：https://share.weiyun.com/5MbIgOE 密码：qaxc6h
3、把你的主板准备好（如果你的操作空间足够，编程器的线也够长，你可以不拆主板，把usb，视频线、电源线等全部拔掉就行了，如果觉得还不够安全，你把主板24pin电源线也拔掉吧）
4、安装编程器驱动，不同编程器驱动和刷机工具都是不一样的。请问你的卖家要。我的如下：
https://pan.baidu.com/s/1BUrxchyN0ZYR4Pqn4e5Q8w     提取码：6rkp

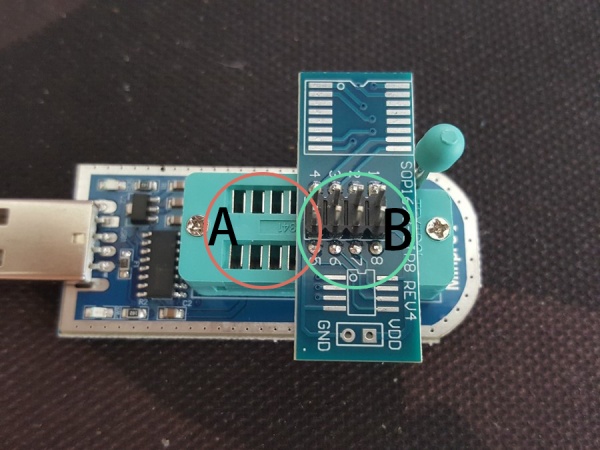

5、把编程器组装好。

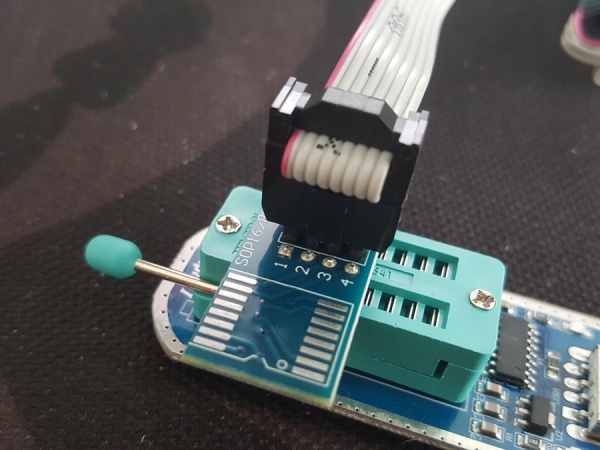

这个转接插头是插A还是插B根据编程器不同位置不一样，这种编程器支持24、25两种分型的bios，24和25的位置不一样。需要根据bios来定。插上插座之后把绿色小拉杆放下固定。

微星Z170I GAMING PRO AC的bios为25 SPI FLASH芯片。

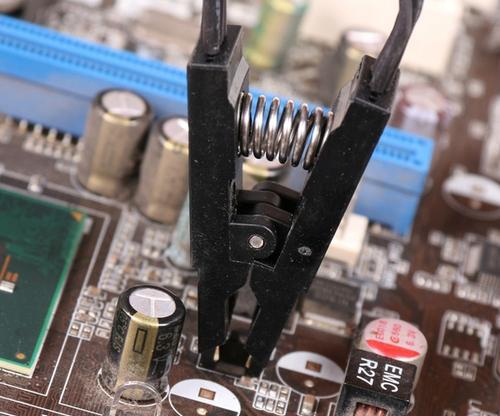

再把夹子装上去。注意这里的红线要对应转接板上标识为1的那个针脚。

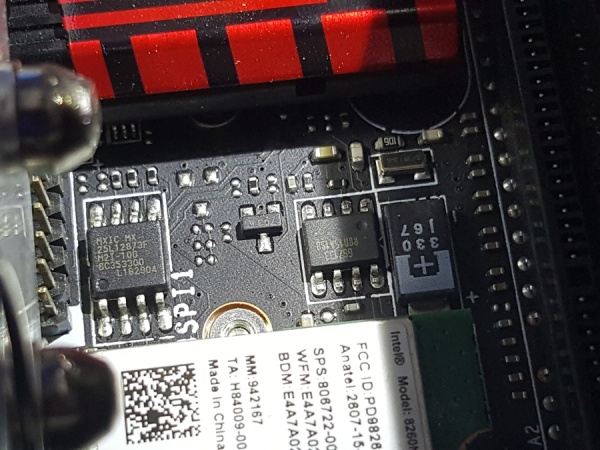

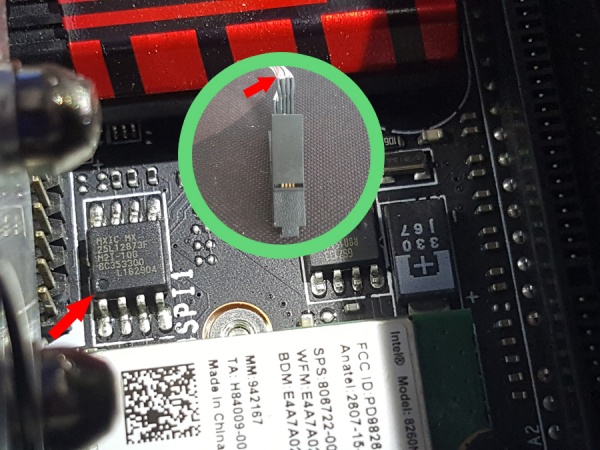

6、找到主板的bios芯片：微星Z170I GAMING PRO AC的芯片位置如下：在无线网卡的边上。
其中芯片左下角这个小圆点对应的针脚要接到编程器夹子红线的那根针脚，下图我用红色箭头标注了。
（注意bios芯片边上这个插座会挡住夹子，需要把这个插座的针脚往左边掰一下，不用担心掰坏，拿支塑料笔压一下，很容易复原的。
）

夹上了夹子后的状态是这样的：我忘记拍照了，夹子的八个触点对应bios的八个针脚。


7、把编程器插入电脑（第4步，提前安装好编程器的驱动），你就能做设备管理器里面找到编程器：

8、打开编程软件，我的是minPro编程器。

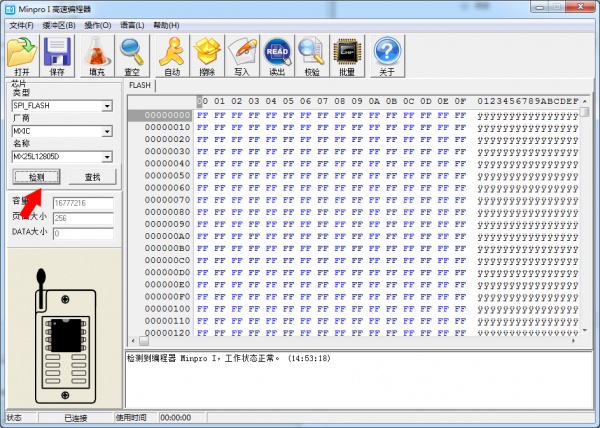

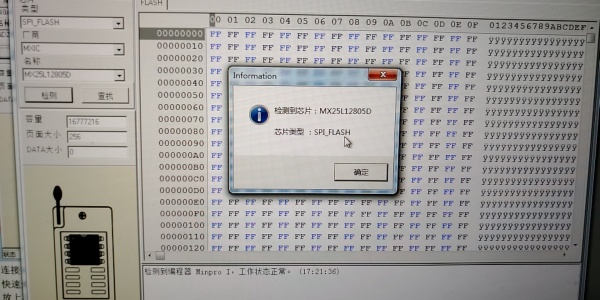

点击检测，能自动检测到bios芯片。我的

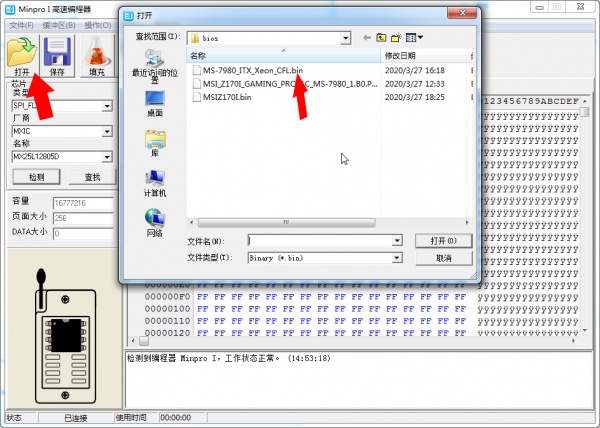

然后打开魔改bios固件：

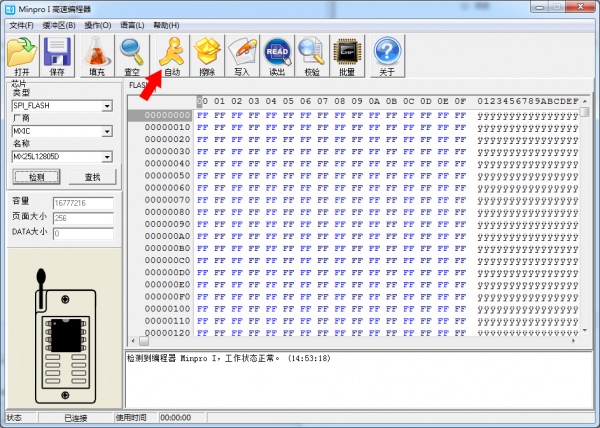

然后选择自动自动这个步骤可以进行擦除》写入》校验三个步骤。如果一切顺利，等三个步骤完成了就大功告成了。

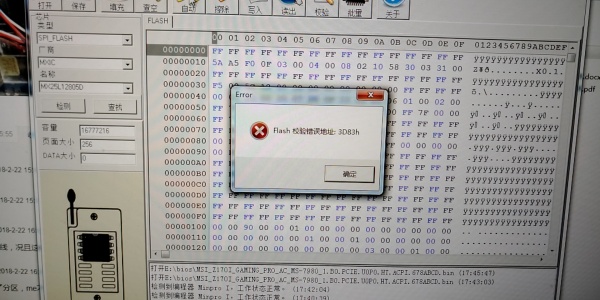

如果过程中有任何错误，比如如下这种，一般情况就是因为没有夹好。有编程器在手，天下我有，随便刷不会刷坏的。如果要摆正夹子请先拔掉编程器再弄。避免操作过程夹子弄到主板别的元件，有短路风险。


9、如果一切顺利，就可以拔掉编程器，装好机子测试一下了。我主机上面原先是带有i5 7500的，所以可以先试机看看bios有没有问题，再上i3-9100f。
实际操作的时候，我失败了几次，使用win下刷入都失败，只能编程器，编程器主要错误在于夹子没夹好，只要夹好了，很难不成功。

10、我在这里提供的bios是是有一点点缺陷的：（此固件来自dsanke大神）
移植自Z370I1.60版本，各PCIE接口正常，音频及RAID支持已修复。
已知BUG：电压调节无效且BIOS内显示不准确，核显分配共享显存调节无效，系统内部分传感器数据不正常码：506E3（0xC6），506E8（0x34），906E9（0x9A）,906EA（0xAA）,906EB（0xAA）906EC（0x96）
ME直接禁用状态，开机会有ME不正常的提示，等待数秒后会自动跳过，介意不要刷

11、刷好bios开机没问题，就可以准备上i3-9100f了。

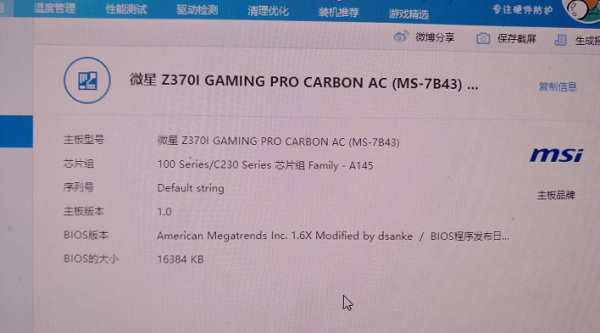

此时bios显示主板为z370i

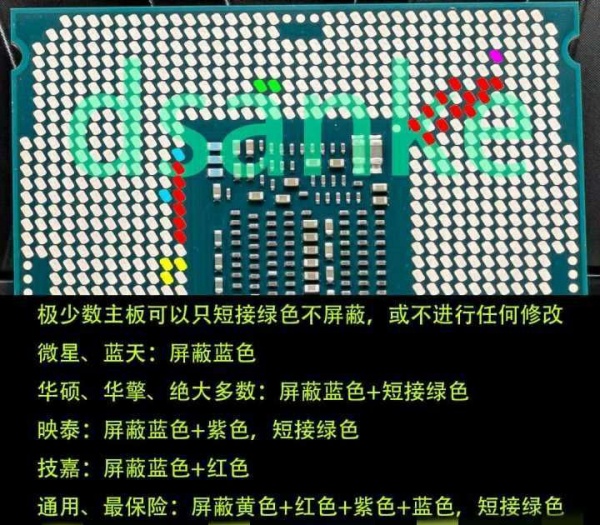

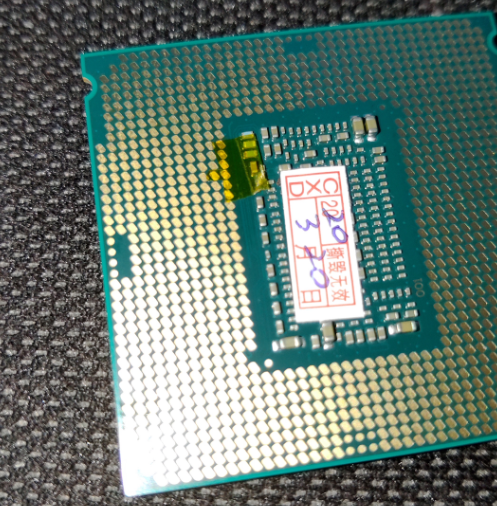

12、先屏蔽针脚，按下图来：请使用耐高温的胶带比如下面这种。




我屏蔽了蓝色两点以及左边六个红点，把这六个红点给屏蔽主要是为了更容易贴胶布。

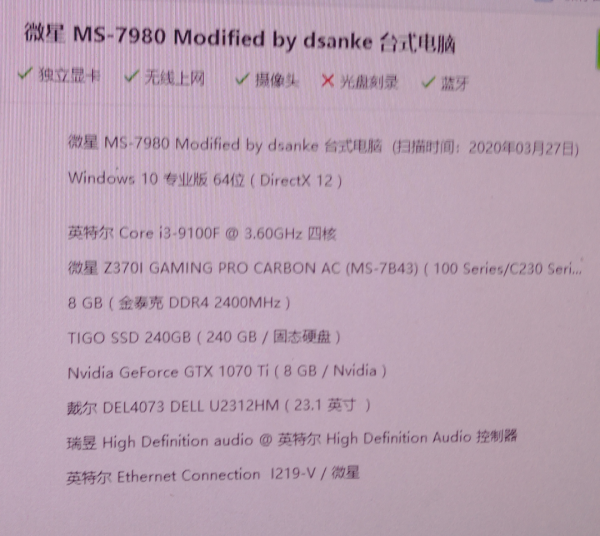

13、确认屏蔽无误之后，上机：

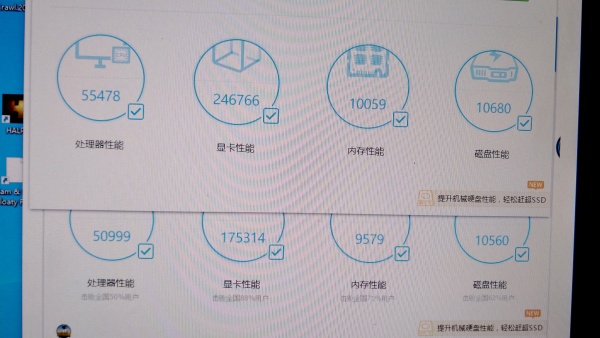

14、无聊对比了i5-7500和i3-9100f的表现：
上面的是i3-9100f，下面的是i5-7500,没想到差别还很明显。

15、祝您成功！
