指南 丰田CHR/奕泽安装原厂360全景影像系统教程,自己动手并不难

分类:指南
简介:4s店安装一套360包含设备需要5000块钱,闲鱼购买车主赠品只需要一百多块钱。如果你能自己动手,那么你节省了几千块钱。
自己动手安装原厂360影像系统看起来很复杂,其实耐心一点完全没问题,大不了三天不用车嘛。我一层楼放一个大步骤。如果有两个人协助的话,半天就完全可以装完了,关键是耐心,这急不得。

准备工作:


1、闲鱼购买360一套,来源都是召回车辆赠送的,价格很低,我的购入价格是160块钱。

2、扳手一套。
3、电动螺丝刀一把,最好是带扳手转接头,这样用电动螺丝刀上一些小螺帽是很省力的。
4、车用电工胶布,这里专门提这个车用,是因为车用电工胶布粘性强,抗老化能力强,价格稍贵,六七块钱一卷,一卷就够了。

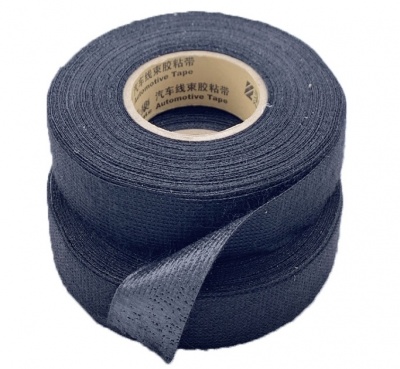

5、车用棉胶布,棉胶布是用于线材减震用的,可以避免装好之后线材和车体产生共振的噪音。多买几个,我买了五个,用了两个。

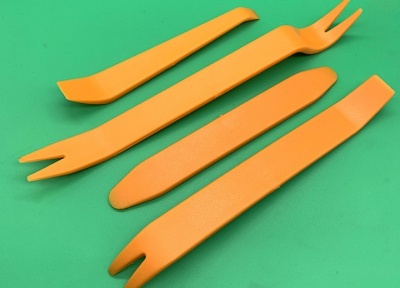

6、撬棒一套,放线的时候需要。

7、螺丝刀若干把。

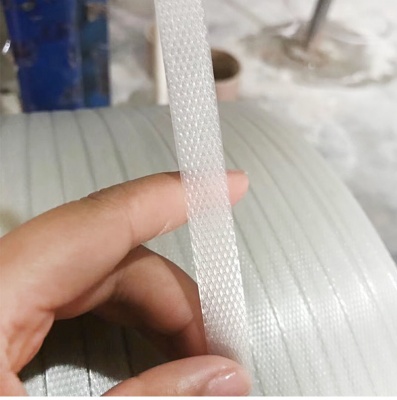

8、最少1米长的纸箱包装带。这个自己从包装箱扯下来就行,撕开一瓣,穿线神器,这是我个人的经验。

9、最少1米长的铁丝,可以拿衣架替代。特殊情况需要,一头磨尖。

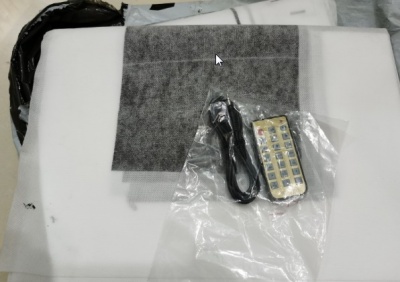

10、调试布和调试遥控器一套,这个价格大约是100块钱,可以重复使用,一般也可以给其他车型使用。用完可以原价再卖掉,但是建议还是留着,车子电瓶坏了完全掉电的情况下可能需要重新调试。

11、老虎钳,尖嘴钳、镊子各一。

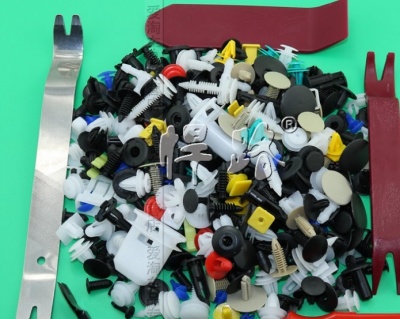

12、大地毯、1米x2米,用于放拆卸下来的汽车部件,避免刮花。13、饰板卡扣,提前准备好,安装过程拆卸饰板可能会损坏卡口。买这种一大包的,总能挑到可以用的。




您需要登录后才可以回帖 登录 | 立即注册

本版积分规则

评论
发表于 2-2 17:05

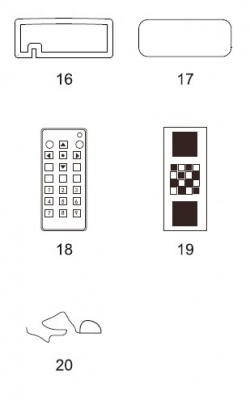

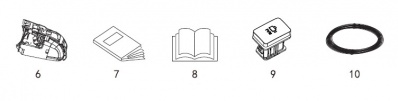

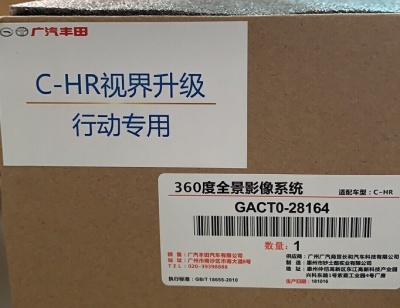

360全景设备的附件清单


1        主机
2        电源线
3        后视摄像头
4        前视摄像前头
5        左视摄像头总成
6        右视摄像头总成
7        产品说明书
8        安装说明书
9        PVM按键
10        视频延长线 (6PCS)
11        视频和CAN转接线
12        金属支架1
13        金属支架2
14        后摄像头底座
15        橡胶塞
16        泡棉圈
17        前视3M泡棉圈
18        遥控器(另购)
19        遥拼接布 (4PCS)(另购)
20        遥控器信号接收线(另购)









发表于 2-2 17:06

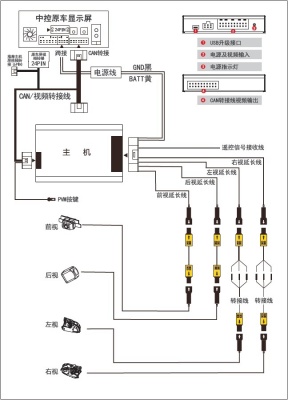

CHR/奕泽360全景影像接线示意图



发表于 2-2 17:12

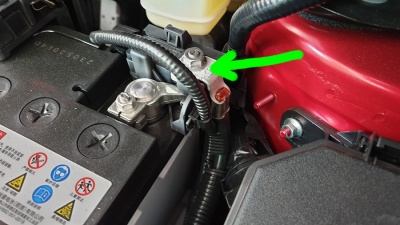

卸下电瓶的负极

卸下电瓶之后才能安心操作,不然过程可能烧了保险或者主机。只卸负极就够了,拧开螺丝,用尖嘴钳夹开负极,最好不要直接手去取,虽然电压不高。



发表于 2-2 18:59

前摄像头安装



1、▼用一字螺丝刀翘开4个塑胶钉并取出卡扣并用十字螺丝刀拧出两颗固定螺丝取出饰板。

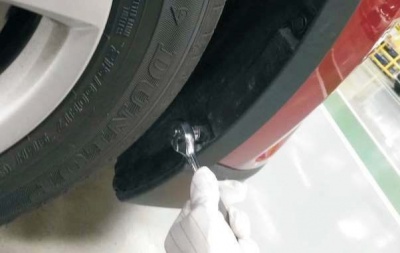

2、▼用十号套筒拧下轮眉所有固定螺丝。

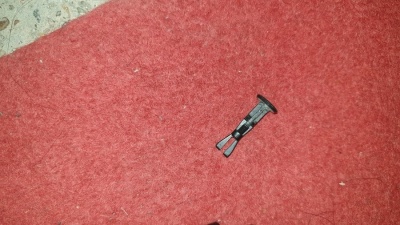

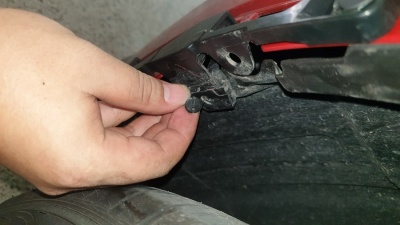

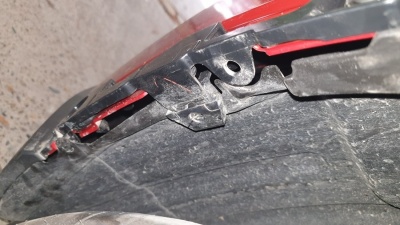

▼注意这个地方有个卡口比较特殊,有插销有两段,拧四分之一圈拔出来一半,再拧四分之一圈拔出来另一半。

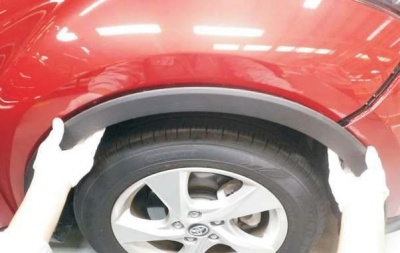

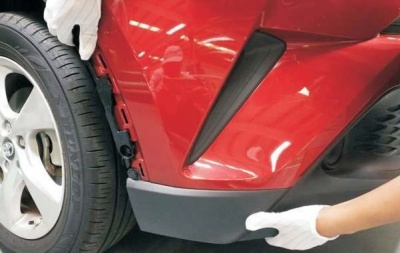

3、▼双手协力拆下轮眉。两个轮子都一样。

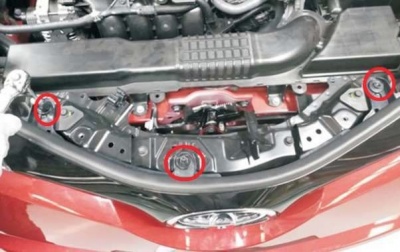

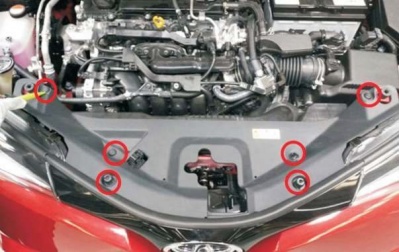

4、▼用十号套筒拧下保险杠上方、下方所有固定螺丝并双手协力拆下保险杠。

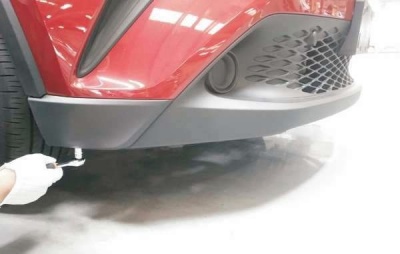

5、▼拧下保险杠下方固定螺丝。底下一圈有很多螺丝,一个个拧下来,这里注意一下保险杠底部的层级关系,最好拿手机前置摄像头拍一下,避免转回去的时候不清楚。

6、▼暴力带点技巧,双手协力取出保险杠并放置保护好。这时候有人帮助就比较好,要注意线束要拆卸掉。

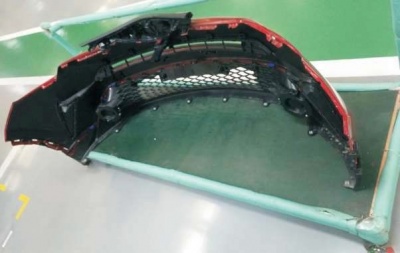

7、▼拆卸下来的保险杠拿东西垫一些放地上,比较大,准备一块大地毯。

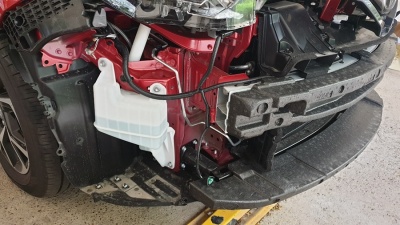

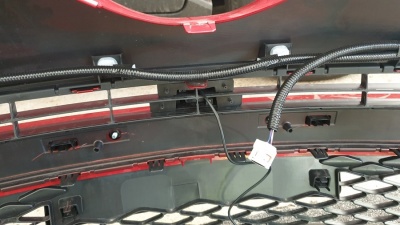

8、▼注意拆卸保险杠这些线束

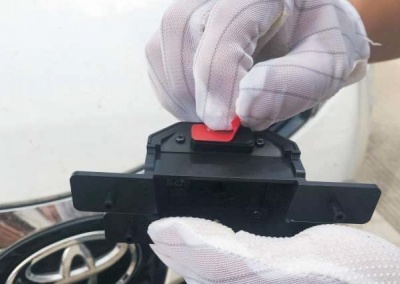

9、▼将摄像头从车牌正上方中间位置通过摄像头支架孔位穿出扣紧摄像头并拧紧摄像头支架。

10、▼前摄像头线束穿过支架孔。

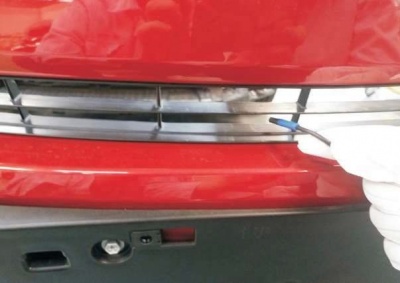

11、▼将摄像头总成上的3M胶撕开并用手协力把摄像头卡入前保险杠LOGO正下方格栅位置。


12、▼将本产品配套的前摄像头在保险杠背面拧紧四颗固定螺丝。

13、把驾驶位的手套箱拆卸下来。手套箱的拆卸办法我忘记拍照了,手套箱是用两边的限位卡扣子扣住的,把手套箱从侧面两边往中间挤压就能看到。不难。不用担心拆坏,结构不复杂。

13、▼将前视摄像头线束和它的延长线束对接好,接头处用电工胶布包好。 沿原车线束固定隐藏穿引至主机位置。

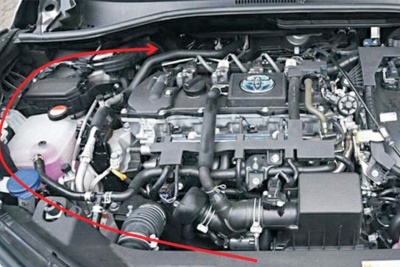

14、▼注意这里线的走向,从发动机箱穿到驾驶室。
发动机箱到驾驶室本来就有一串线束的,但是手够不到,也就没法拆解线束的包裹穿过去。

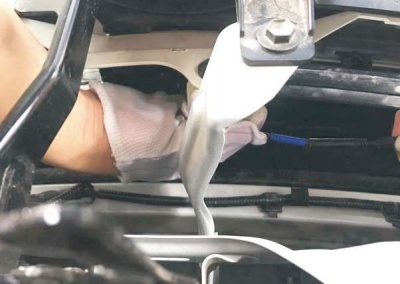

这时候就需要衣架的铁丝,强行沿着原装线束穿过去,注意别穿坏了其他线,要找找感觉,原装线束是用橡胶套套起来的,需要穿破橡胶套,避免穿到橡胶套里的电线。橡胶套比较薄,跟电线的手感也不一样,专心点不会出错的。


15、将前摄延长线穿到驾驶位手套箱位置先不动,等装好主机再说。

16、临时将前保险杠挂回去,不用装好螺丝,挂上去不会掉下来,等一下测试摄像头后,再安装回去。

发表于 2-2 21:00

后摄像头安装

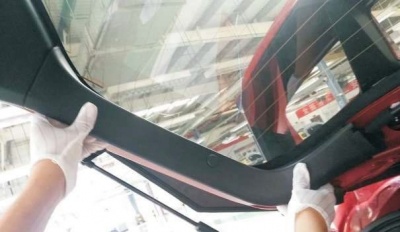

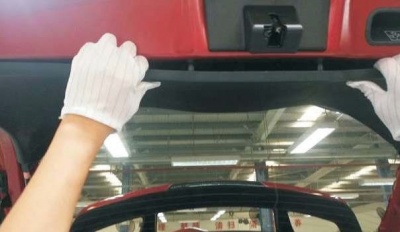

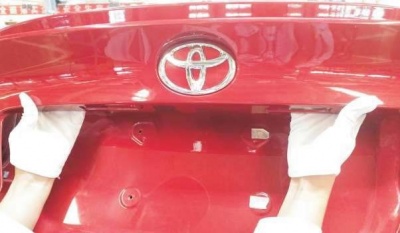

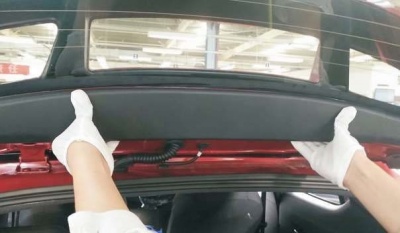

1、▼这里用蛮力打开后尾箱盖,双手协力取出上塑胶饰件。

2、▼双手协力将后备箱盖两侧饰板拆卸。注意这里可能会拆坏个吧卡扣,所以,我提前叫你准备好了。

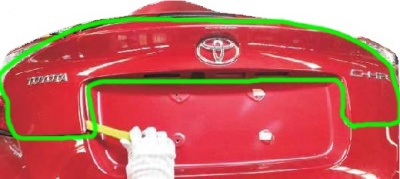

3、▼双手协力将后备箱盖大块饰板拆卸。这里依旧是使用蛮力。也同样可能拆坏卡扣。

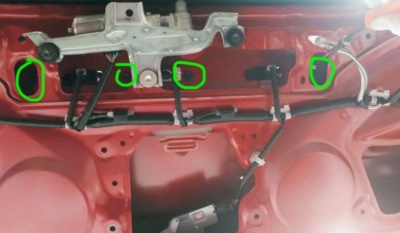

4、▼用套筒拧下这几颗螺丝。

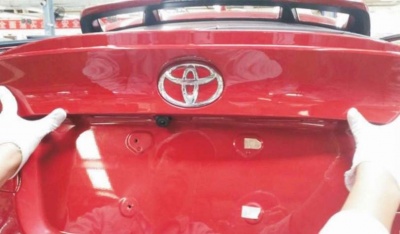

5、▼用撬棒撬开尾饰板,然后用力掰开取下。

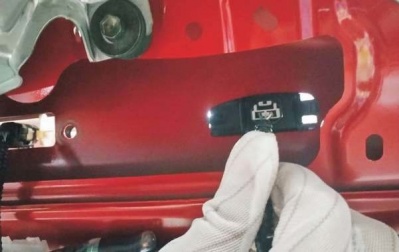

6、▼将原车摄像头(低配车型为黑色小盖板)拆下,注意拆下来之后,把线插回去,用泡沫/海绵包起来,绑好,固定在边上的线束上。这么做的目的是以后想换回来很简单。也不担心弄丢。一定要绑好,也固定牢固。

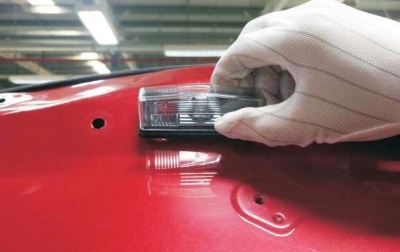

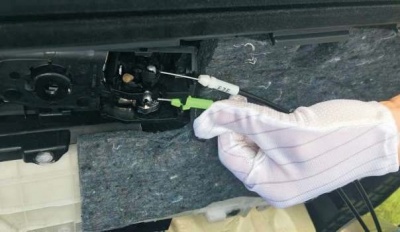

7、▼拨下左侧牌照灯线束。取出牌照灯灯座。

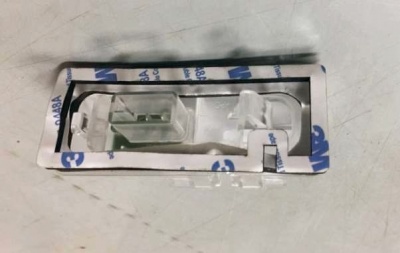

8、▼把附件里的牌照灯泡沫垫贴到左侧牌照灯底座,泡沫垫的缺口朝下。

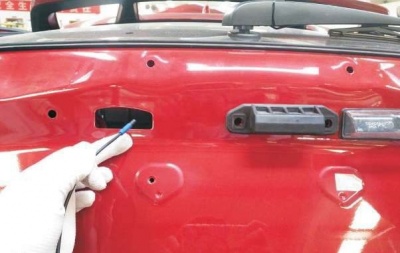

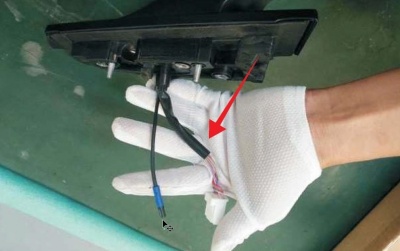

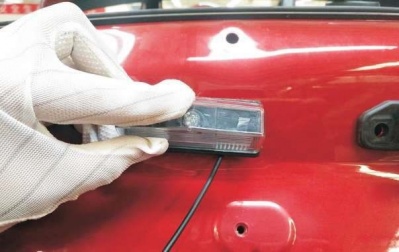

9、▼将后摄像头尾线从牌照灯孔位穿过,装回牌照灯。注意后摄像头尾线要从泡沫垫的缺口出去。

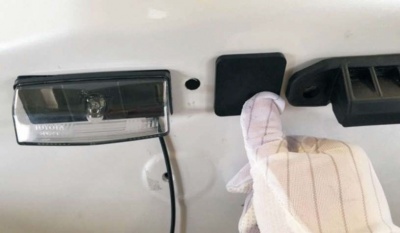

10、▼把附件里面的橡胶塞安装到原倒车影像的孔位。并将倒车影像的螺丝装回原位。当然,你也可以选择把后摄像头的线从这个胶塞处出来。

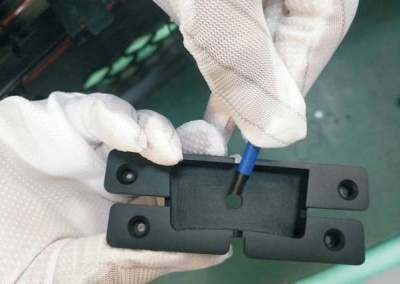

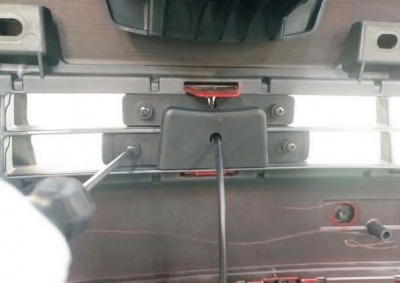

11、▼把后摄像头的底座装到后饰板上的原倒车影像摄像头位置,然后把后摄像头装上去。同时,可以把后饰板装回去,可以暂时不拧螺丝,扣紧不掉下来就行。

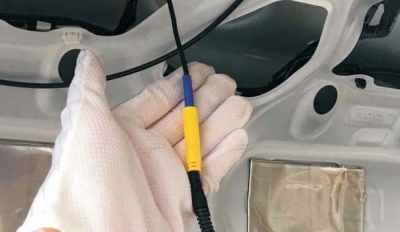

12、把后摄像头的线和它的延长线接好,注意,接头处用电工胶布包好。

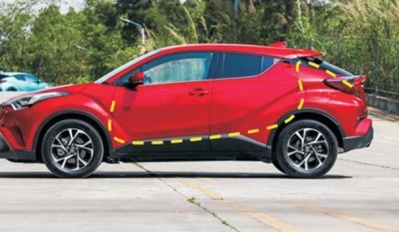

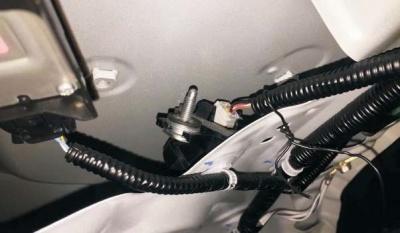

13、把后摄像头延长线按照下图的标识卡入内饰板,依次走过C柱,脚踏板,中控台左侧内饰板,进入中控台等待下一步连接到主机。塞入内饰板的延长线可以不用减震胶布,但是留在后尾箱门里面的最好用减震胶布包一圈,然后固定在原装线束上。走线原则上没有固定方法,但是尽量别走A柱,因为那里有安全气囊。

发表于 2-2 22:36

左右摄像头安装


左右摄像头是一样的,所以只说一个就行。

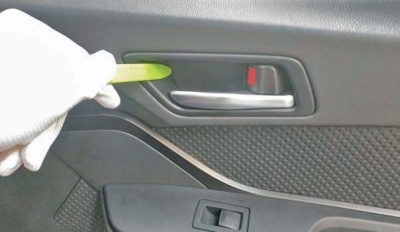

1、▼用撬棒撬出车锁开关饰板。

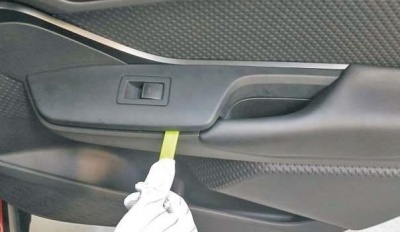

2、▼撬开车窗开关饰板。其实这里手可以掰开。

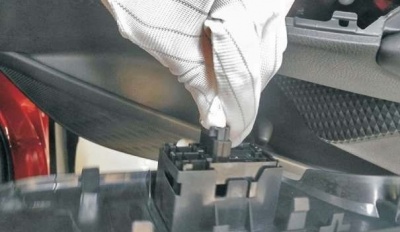

3、▼拔下车窗饰板上所有插头。

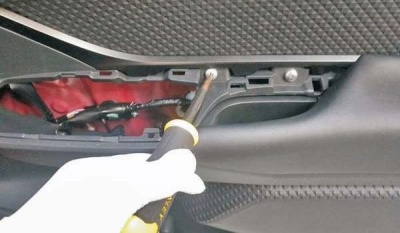

4、▼用十字螺丝刀将门板内侧所有螺丝拧下。

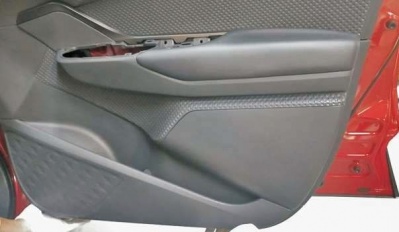

5、▼用蛮力把门板卸下。

6、▼拔下拉索,建议拔之前先拍照记录好颜色顺序。

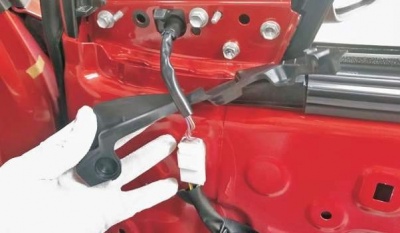

7、▼拔下后视镜线束,扒开橡胶护套。

8、▼拆下后视镜橡胶护板。

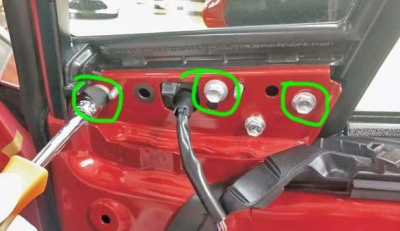

9、▼用套筒工具拧下后视镜三颗固定螺丝。然后取下后视镜,注意拧最后一颗螺丝的时候,手要扶好后视镜避免脱落损坏。

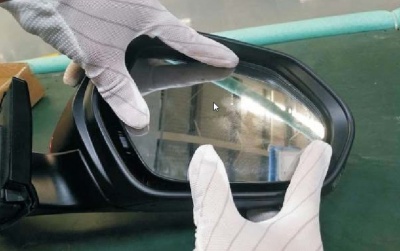

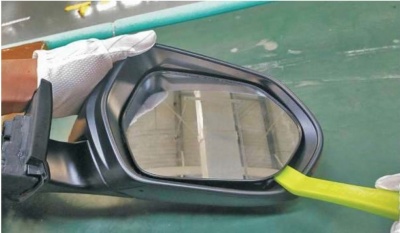

10、用撬棒将后视镜的镜片拆下,这个没有固定螺丝的,都是卡扣。

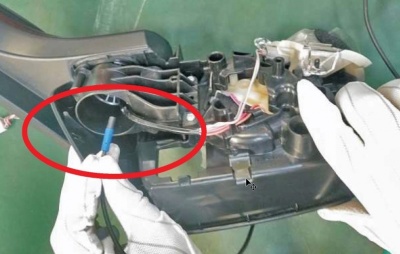

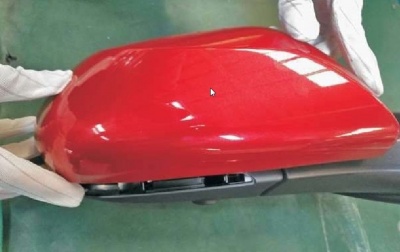

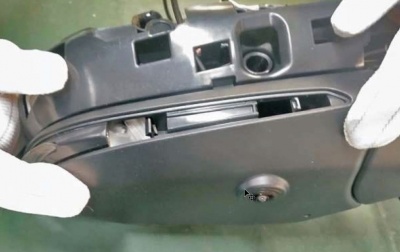

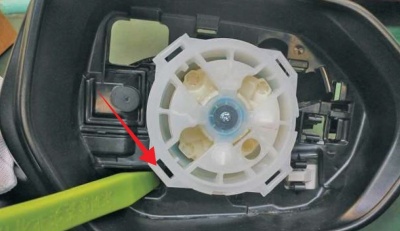

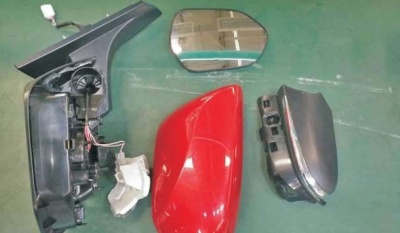

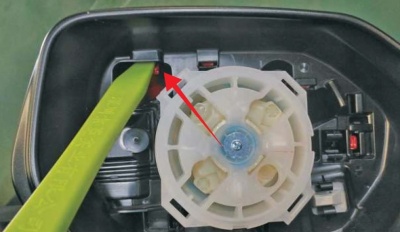

11、▼寻找后视镜背壳的卡扣,撬开卡扣拆下背壳,这里需要一点技巧,也是我认为最困难的地方。最后是拿了好几根撬棒,撬开一个卡扣就用一根撬棒顶住。图片哪怕是视频也没法表达清楚我是怎么撬开的,你可以多思考思考。



12、▼将摄像头线束沿着原车线束穿引至后视镜插头处。

13、▼将摄像头线束延着原车线束牵引出来。

14、▼将摄像头安装至后视镜相应位置上。

15、把后盖复原。将镜片复原。


16、将后视镜装回原位。

17、摄像头延长线沿着原车线束走线,穿引至门板插头。

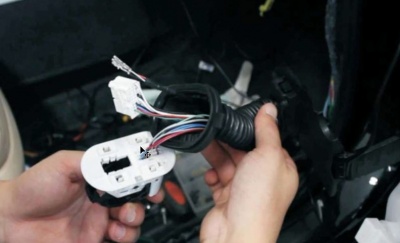

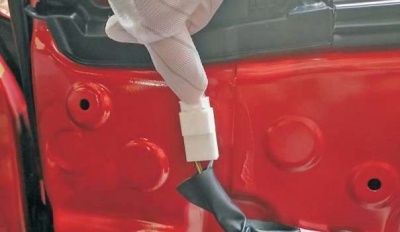

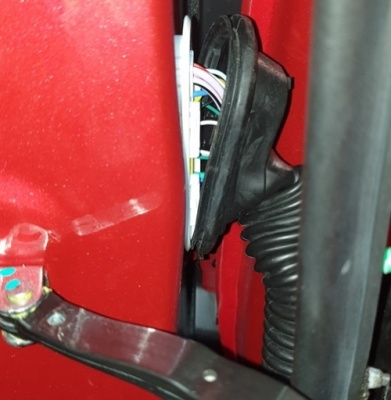

18、▼拆开车门转轴处的线束橡胶套,把线束母插头拔出来了。

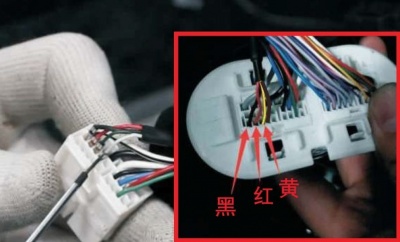

19、▼使用镊子撬开母插头内针脚的锁扣,锁扣打开就可以把摄像头延长线的针脚插进去。

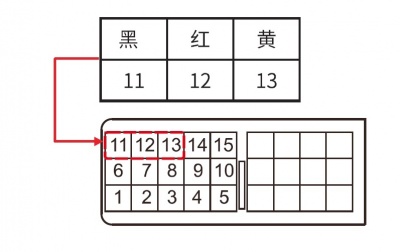

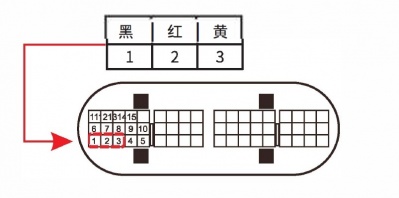

按下图示意,插入1、2、3位置。注意一定要找对位置和颜色。



20、插好针脚,把针脚锁扣拨回去,然后把母插头套回脚套。

21、▼拆开转轴位置线束公插头。取出来。

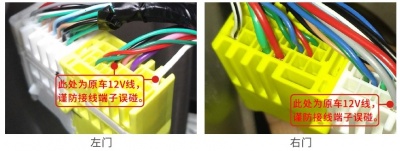

按下面的示意,把左/右摄像头延长线的针脚插到公插头内。


注意:左右门公插头的12v线千万别碰。


22、▼然后把公插头放回保护套内,到这里,可以先不进行车门的复原,等线材都装好了,测试一下360的摄像头是否都能正常工作。避免返工,这个返工是很累的。

发表于 2-2 23:26

视频盒主机盒以及切换按键的安装



拆中控也不是那么容易。主机的装饰板不能直接拆卸。
我们得从主机下面入手,先拆掉主机底部面板,拧开主机螺丝,才能卸掉主机。低配版可能不一样,大家随机应变吧。

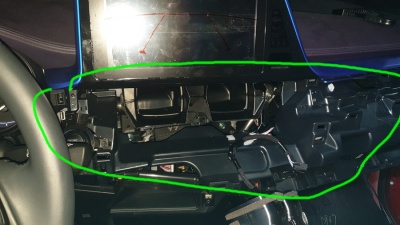

1、▼拆掉主机下方面板。注意线材和插头。里面的插头都是防呆的,大胆的拆。

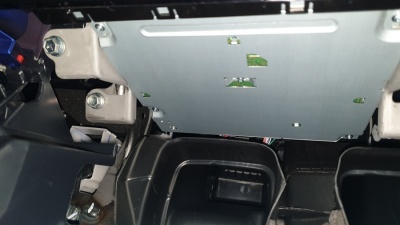

2、▼然后就能看到主机的螺丝,有4颗,卸掉。

3、▼主机注意低配和高配主机不大一样,注意区分。主机拆下来放一边。

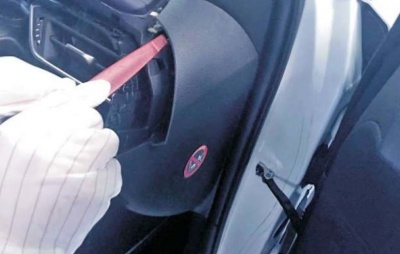

4、▼撬开中控台右侧饰板。

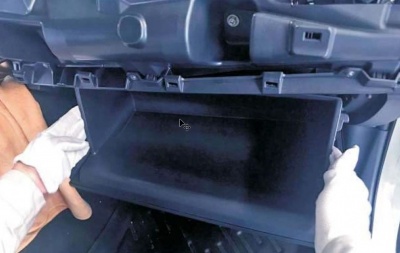

5、▼拆开储物盒。这个需要点技巧,把盒子从两侧往中间压缩,就可以打开了。

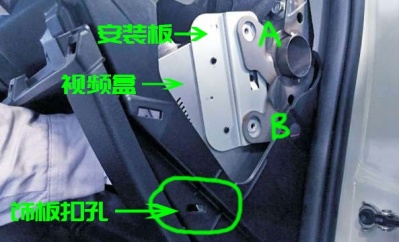

6、▼把安装板安装到视频盒子上,然后把安装板+视频盒装到右边靠门处,也就是上面第4步打开的位置。这里面有适合安装的位置。
安装板上的螺丝孔对到A、B两个大圆孔。用螺丝固定好。
注意,饰板扣孔别全部挡住了,一定要保留三分之二的空间给饰板扣,否则扣不上。

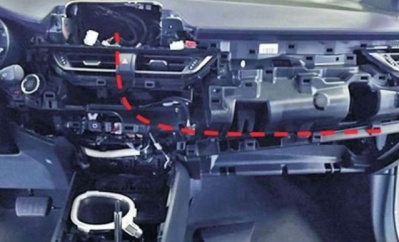

7、▼将电源线、视频转接线从控制盒位置沿着虚线穿引至中控。注意线是走里面的,别走控制板底下。里面找位置固定好线。

8、▼关键步骤来了。
电源线接法:

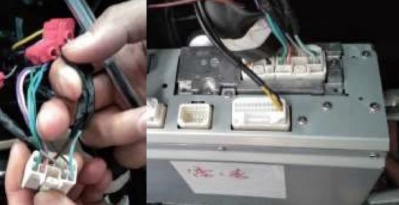

电源线需要焊接到主机电源插头上。如果你有足够好的动手能力,是可以直接把360的电源线焊接到主机的电源插头上的,我也是这么做的。
把主机的电源线针脚拔出来,拔出来不难,针脚内有个小扣子,镊子拨开就能拔出针脚了。然后把360的电源线焊在一起。这样安全,建议都这么做。
详细的接线示意图如下▼

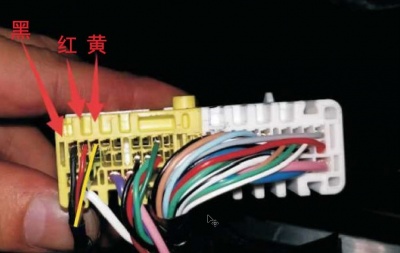

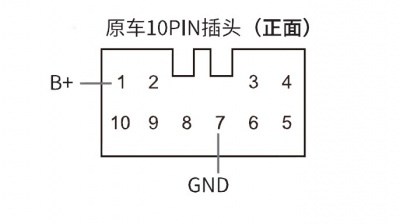

接360电源线B+ (黄色),接地GND (黑色)分别接至原车主机10PIN插头里,1# 位置线接B+电源; 7#位置线接地线。

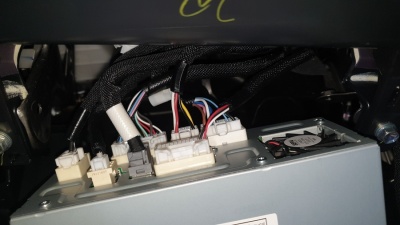

▼这里低配和高配的接口有点不一样。下图是低配的主机后面。因为插头都防呆,所以我就不详细说两个的差别了。


9、▼视频线接法:

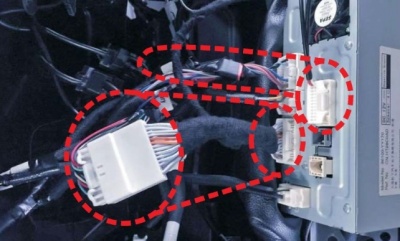

将360的28PIN线转接至原车屏后方插座。将360的24PIN视频线插入原车屏后方插座。将360的6PIN插头空置。插头都是防呆的,应该不会插错。

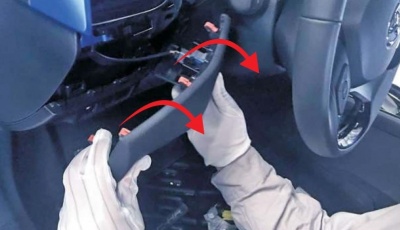

10、▼拆掉方向盘左侧的饰板。

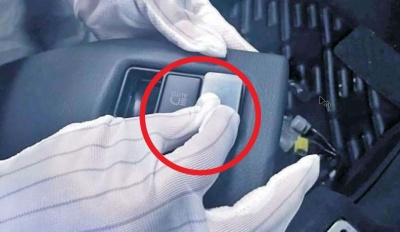

11、▼拆掉自动灯光按键面板上,最靠近方向盘位置的按键空位,然后把360附件里的PVM按键装上。最靠近方向盘可以方便切换。

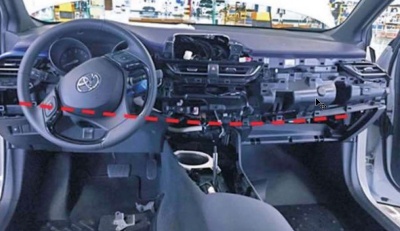

12、▼将PVM按键的延长线沿示意图红色虚线方向布线。延长至视频盒的位置,接到视频盒上。插头是防呆的,你不用担心插错,插得进去就行。

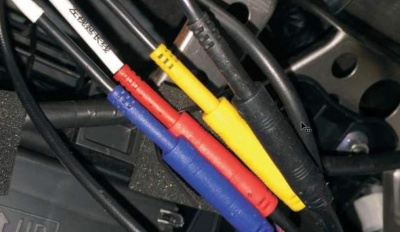

13、▼将控制盒电源线分别与各线束(公插颜色—致)对接。

14、把中控主机的其他线都插好

15、把发动机舱的电瓶负极接上,看看各摄像头是否显示正常,PVM按键是否起作用。

16、确认起作用就可以把所有线材整理好,固定好,该包减震胶布的就包上,该包电工胶布的也包上。
把拆开的门板都装好回去。
拆开的中控主机,饰板控制板都装回去。
唯独留下副驾驶手套箱先不装,因为那里留着3.5mm的音频接口,需要接调试用的。留着方便你接调试。
发表于 2-2 23:50

调试

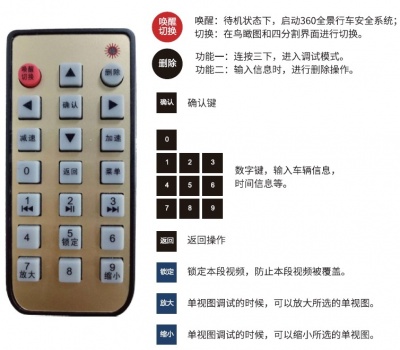

1、▼遥控器说明:


把遥控器的接收器插到副驾手套箱里的音频接口。启动车辆,测试一下,控器对准 "遥控接收头” ,长按红色 "唤醒” 键,看是否进入全景显示或者工程模式。能进入全景或者工程模式就表示遥控器和接收器都ok。可以继续下一步。

2、▼四块调试布的摆放说明。
找一块足够大的平地进行调试,光线也要好。

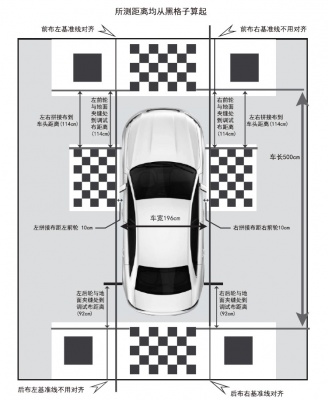

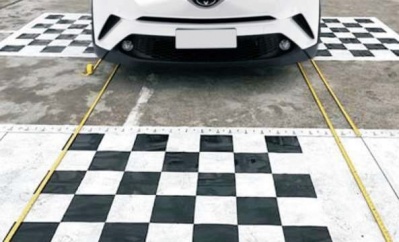

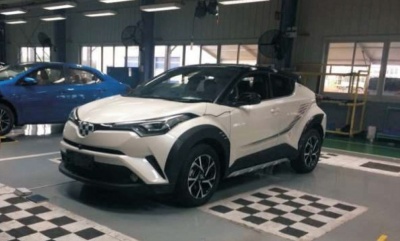

3、▼摆放示意:


4、▼可视范围确认,需确保左右前后拼接布的黑格子完整处于镜头可视范围之内。

5、▼前轮与地面夹缝处到前拼接布黑格子边缘距离114cm (左右平行)。

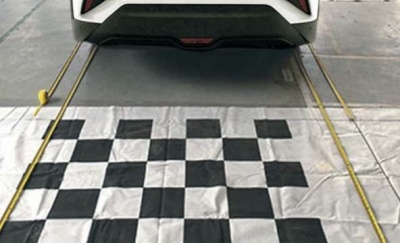

6、▼后轮与地面夹缝处到后拼接布黑格子边缘距离92cm (左右平行)。

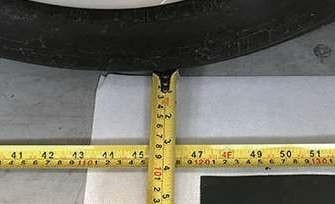

7、▼左右轮到左右拼接布距离10cm。

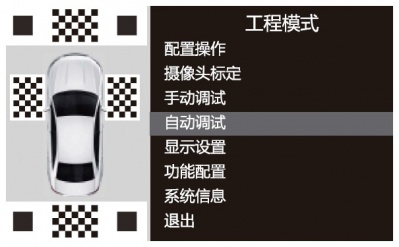

8、▼启动车辆,遥控器对准 "遥控接收头” ,长按红色 "唤醒” 键,进入全景显示,然后连续按3次遥控器左上角的 "删除” 键,进入 “工程模式” ,然后按下遥控方向键,选择 “自动调试“ 点击 “确定” 。

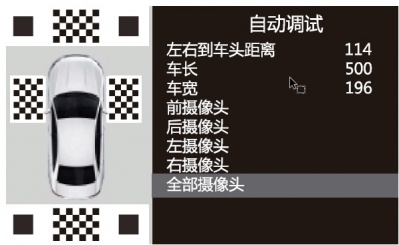

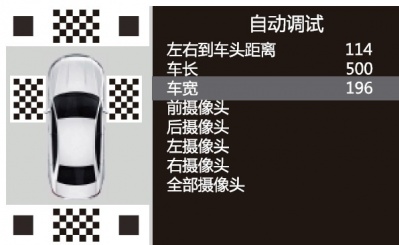

9、▼按图中所示输入三个参数。这三个参数要是不知道可以看说明书,也可以百度。

10.▼参数输入完毕后,往下移动光标,选择“全部摄像头” ,点击 “确定” 。

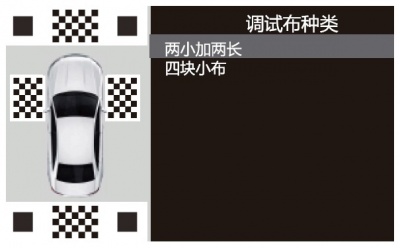

11、▼拼接布选项,选择默认的 “两小加两长"' 点击 “确定” ,系统即自动进入拼接画面。

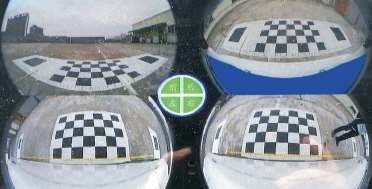

12、▼自动拼接画面如图所示,如出现拼接异常,拼接图会自动弹出拼接布异常区域,需重新摆正拼接布,改善外部照明环境。
这里有个坑,出现异常的地方,有的可以纠正,有的纯粹是因为系统不够智能,所以,感觉纠正不好了,就按退出键。基本上都ok,完美是不可能的。
另外的单独调试我就不说了,你可以自己研究一下菜单。单独调试进入工程模式的时候选择“摄像头设定”进入。

13、完成拼接和参数设置后,分别在P、 R、 N、 D、 S档之间切换确认显示响应如 “使用说明书” 所示,确认盲塞按键效果正常。
发表于 2-2 23:56

问题解决:



1、安装后全景无显示
因为断电,导致匹配信息丢失,可以重新匹配。
CHR/奕泽360全景影像匹配办法:

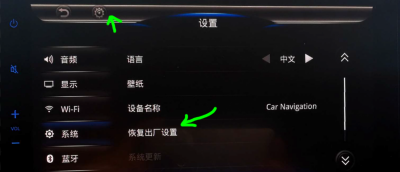

挂入倒车档并保持(也可持续打转向灯或按下盲塞开关), 点选原车屏上方的“齿轮”图标, 再点选 “恢复出厂设置” 。
如车辆电池头被断开或严重亏电, 也需按照上述方法重新匹配, 才能 正常使用全景系统。
