指南 春节娱乐项目,DIY一张多合一门禁卡。

分类:指南
简介:现在有门禁系统的地方越来越多,如果只是办公室和家里那还好说,两张门禁卡带着也不累赘,万一,你要有几套房呢?你就需要“要你命2021”门禁卡——这是个闲的蛋疼的DIY产物。

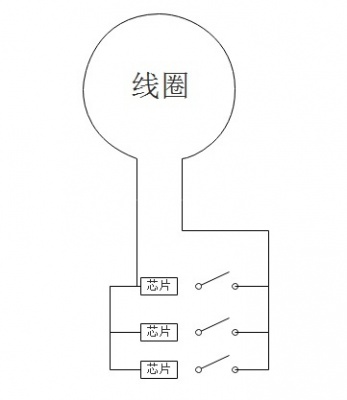

原理就很简单,就是几个芯片共用一个线圈。

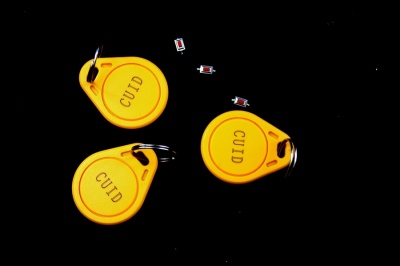

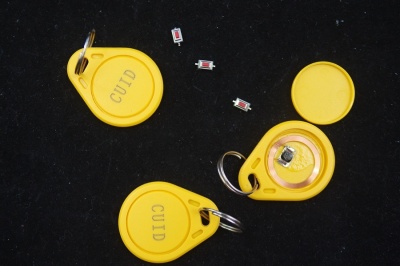

材料准备好。

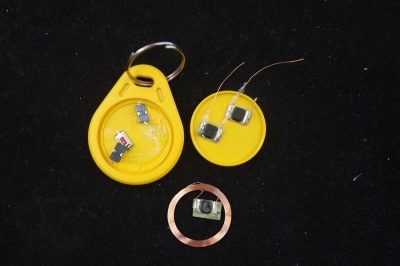

门禁卡打开是这个样子的。

取两个芯片出来。

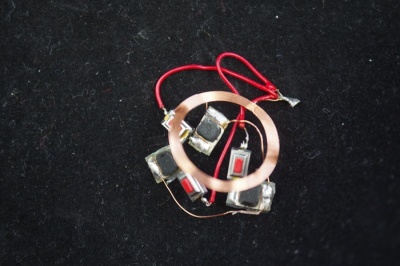

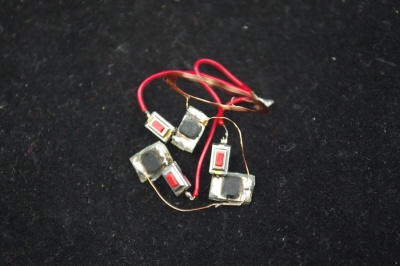

焊接好。


测试了一下,发现有一个芯片是坏的,线路没问题。只能切掉坏的,变成了两个。而且三个塞进去也比较困难,需要且芯片边缘,那就先做二合一吧。

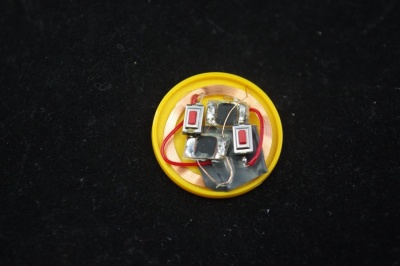

线有点长,如果要做三合一或者四合一,线就不能这么搞。

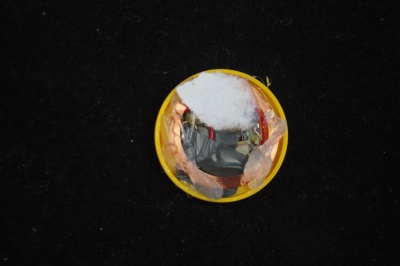

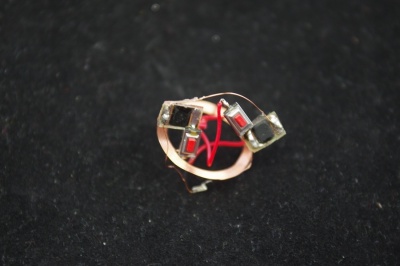

拿热熔胶固定好。冷却之后把多余热熔胶切掉一点,切平避免装不进去。

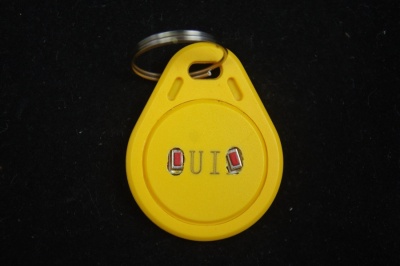

车ic可爱,如果眼睛是黑色的,就像一只大熊猫了。

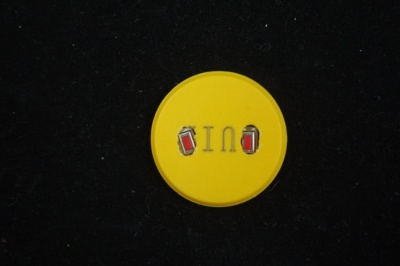

使用的时候,按住哪个键,就启用了对应的门禁。测试完美,测试视频无法演示给你们看,我也不知道该怎么拍。
这就是给思路,如果你能找到合适的容器,或者你能diy一块板子,可以做得更精细。
