晒单 瑞登直流稳压电源RD6006开箱晒单以及爆改机箱外壳

分类:晒单
简介:考虑到日渐丰富的diy需求,我购买了这款高性价比直流稳压电源。颜值可以说很讨喜了,尺寸也很小。虽然精度一般,但是对于我日常diy,很够用。
它的突出特点有:
▶带wifi通信,rd6006-w,后缀w是带wifi模块,wifi模块是独立的。
▶尺寸小巧,颜值高。
▶按键、设置准专业,装逼属性很突出。
▶彩屏显示,一目了然。
▶带充电功能,如果你愿意,还能给电动车充电。

晒单:

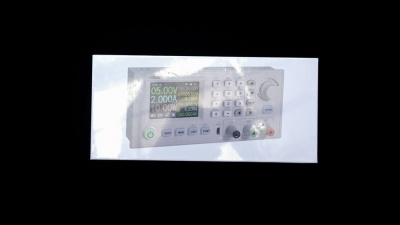

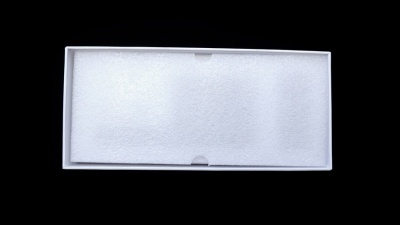

保鲜膜保护。

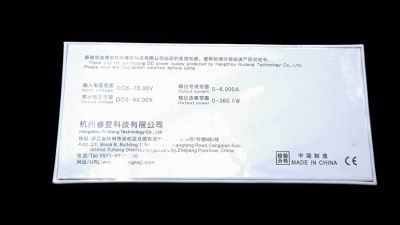

写着输入电压范围为6--70V,输出电压范围为0--60V,但是不带升压,想玩得够尽兴建议购买60V或者64V电源作为前级。考虑到我口袋太空以及高压的安全性,我准备拿我的笔记本电源来凑合用。

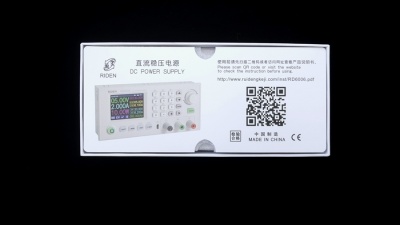

第一眼就是一张二维码,下载说明书,倡导绿色环保嘛。

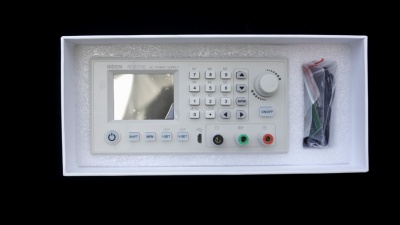

主机和附件:

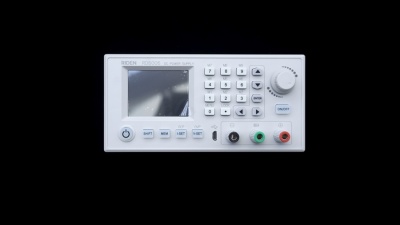

小巧可爱

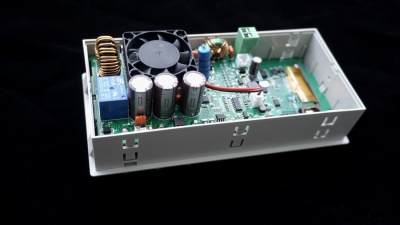

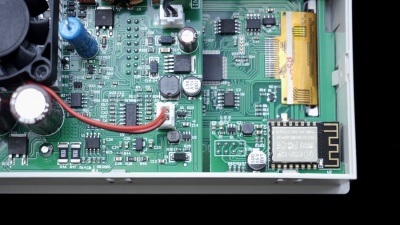

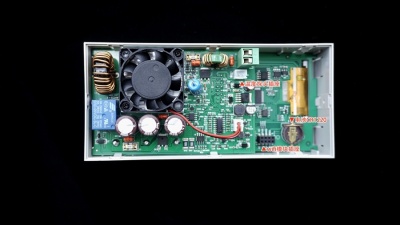

主板元件突出来蛮多。带散热风扇。

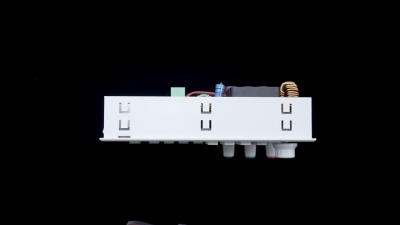

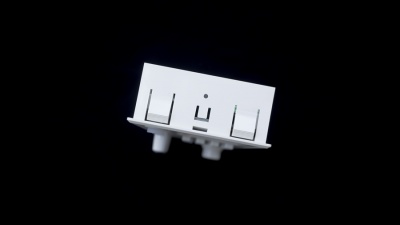

侧面有安装卡扣。我看是适合超薄的机箱的。

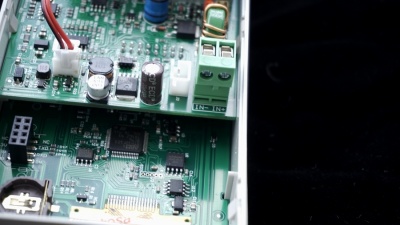

关键插座。

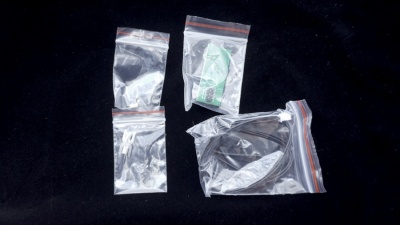

附件

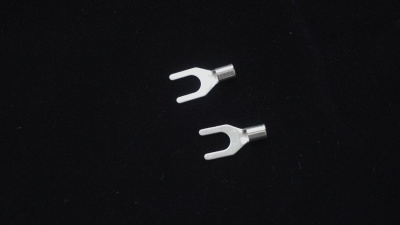

铜鼻,貌似镀锡还是镀银的?

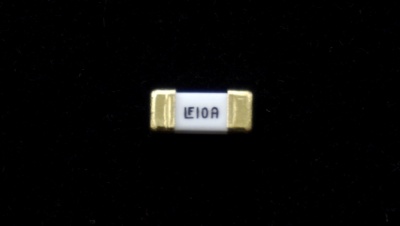

保险丝,放大了很多倍,额定电流是10A。

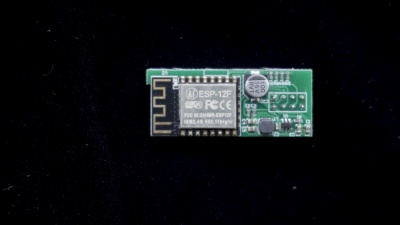

wifi模块

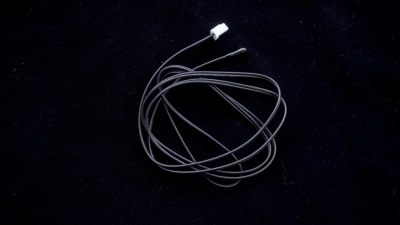

温度探针,用于充电时监测电池温度。

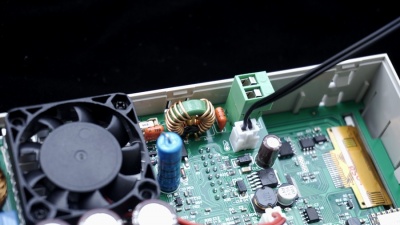

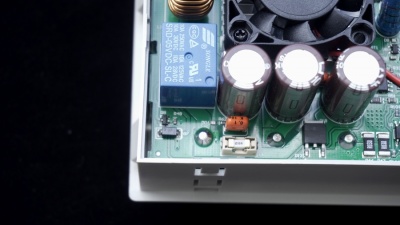

右边中间位置是输入接口,此接口可以拔下。

温度探针插座。

保险丝。

插上wifi模块。


爆改机箱


其实不叫机箱,考虑到我几乎不会移动它,我决定把它安装到我的工作台洞洞板上。

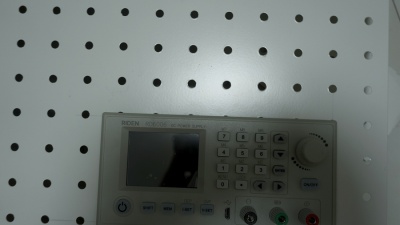

大概这样。

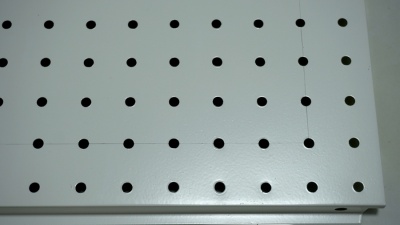

首先画好位置,为了降低开孔难度,我取了三条边通过洞洞板的洞洞。

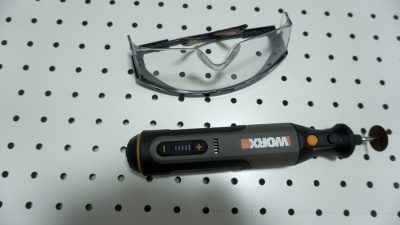

上工具,记得要养成习惯,带防爆眼罩。我这次就不小心把切割片弄爆了。

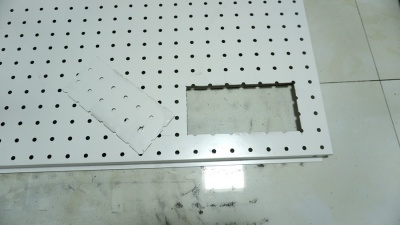

切割完成。

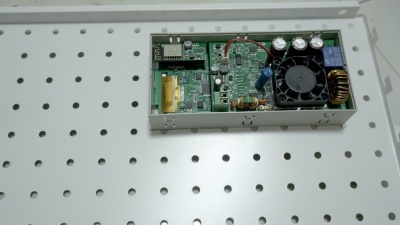

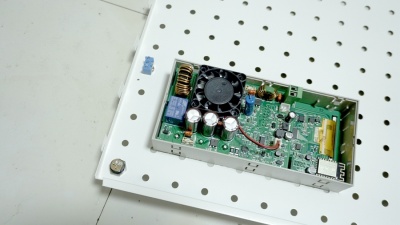

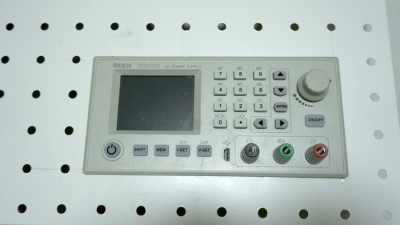

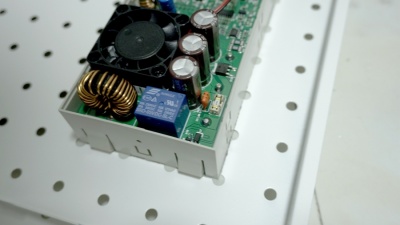

测试孔位,完美。

可以说丝毫不差。


唯一的缺憾是洞洞没盖住。

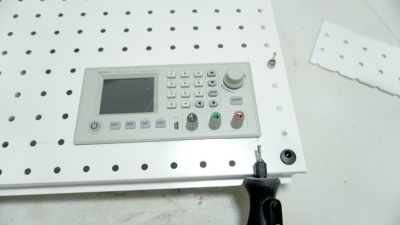

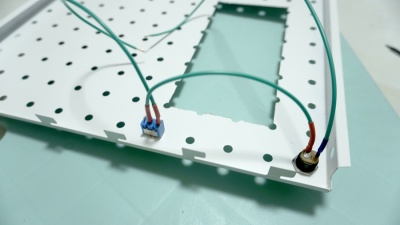

然后再开孔安装开关和5.5/2.1 dc输入母头。

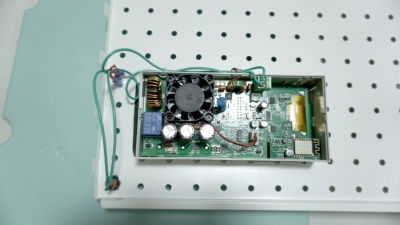

焊接好线并做好保护。

固定好飘离的线材避免被风扇卷进去。

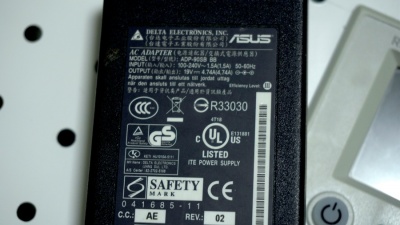

使用笔记本电源测试。

一切ok。

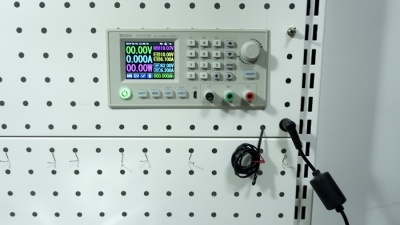

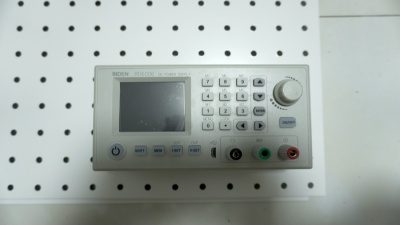

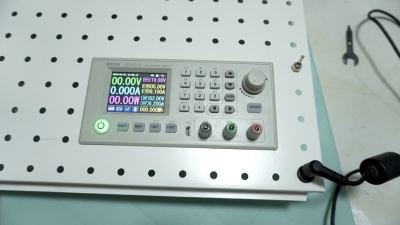

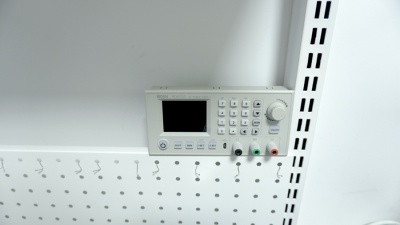

装上洞洞板。咋一看还挺美观呢。

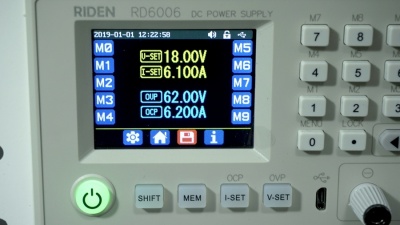

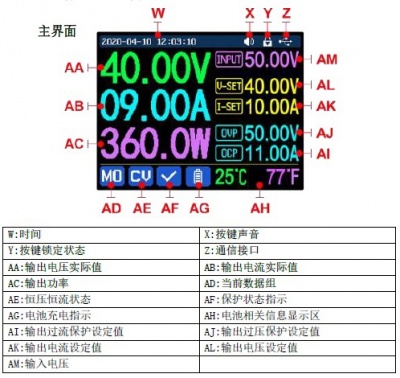

默认的工作界面是这样的:

工作界面底部最右侧显示的电池的容量,功率,温度,在充电的时候有用,但是这个参数是循环播放而不是直观的一次显示完整,看下面动图。(其实完全有空间能做成直观显示的)

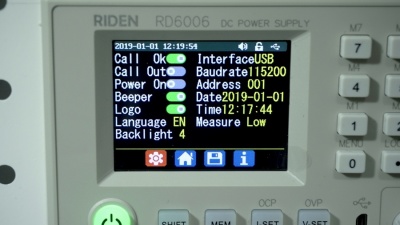

设置界面默认英文。需要自己设置为中文,按钮要琢磨一下怎么用。

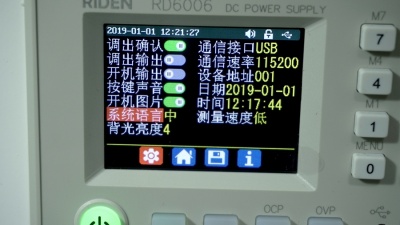

设置为中文。

可以设置两种工作界面,数字或者是波形,数字直观,波形比较有逼格。

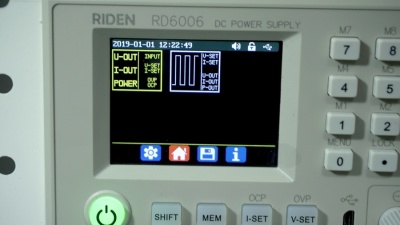

波形工作界面是这样的:

可以设置多组预设电压/电流值。

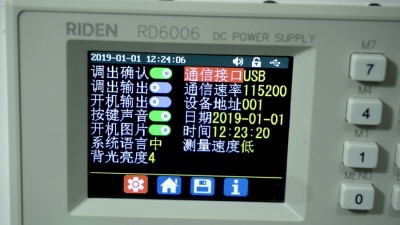

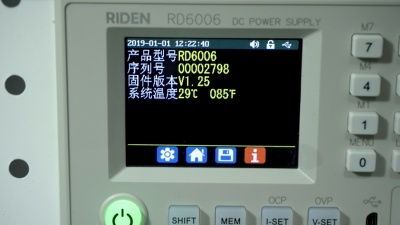

一些系统信息。

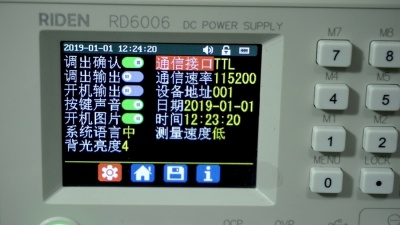

通信接口有usb(通过面板micro usb接口连接电脑),ttl接口(貌似没有预留接口),以及wifi,我记得也有蓝牙模块可选。

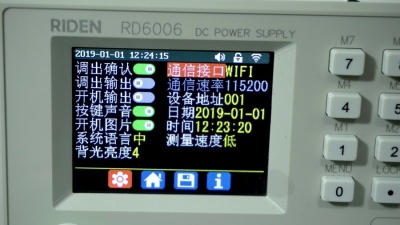

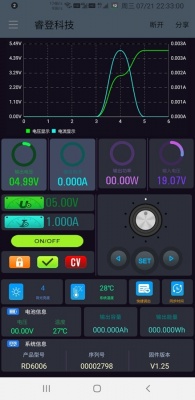

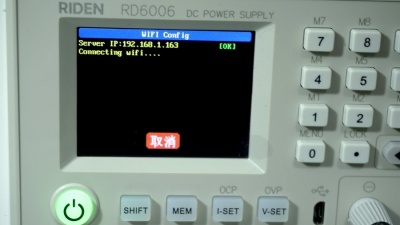

这是连接使用wifi连接手机app的过程。具体操作步骤看说明书。

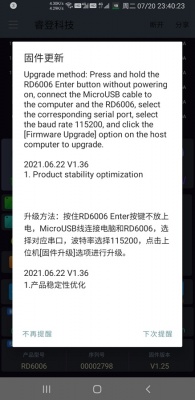

连接上第一件事是提醒我更新固件,我觉得没必要。

手机app可以完成大部分设置。还是挺方便的。

总结

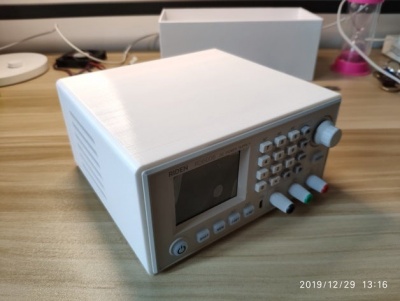

性价比是真无敌,淘宝上能找到十几块钱的外壳,还挺完美,也有其他玩家做了3d打印外壳,是个值得折腾的小玩具。
精度什么的,波纹什么的,我觉得以我目前手里的设备是没法检测了,我也压根就没有那么高精度的要求,精确到十分位足矣。

PS



附上说明书:http://ruidengkeji.com/inst/RD6006.pdf

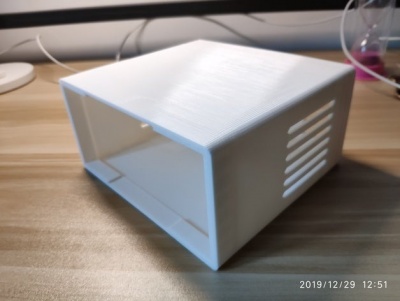

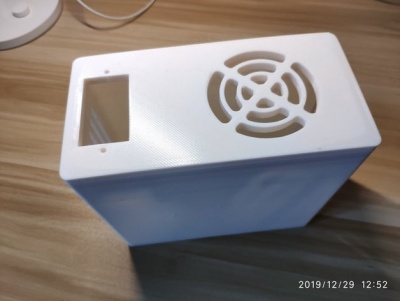

附上3d打印外壳文件【来源于B站up主“达文西-1”】(注意前级电源尺寸)
RD6006 Case.zip (709.07 KB, 下载次数: 12)
