HP N54L 7盘位+前置usb3.0改造。

n54l额外有一个sata接口，机箱还带有一个5.25英寸光驱位，我的改造想法是这样的：
1.光驱位可以增加1个3.5英寸磁盘位+1个2.5英寸磁盘位+usb3.0（这个需求淘宝有现成的方案）。我下单的是TOOLFREE MRA751PU。
2.因为我习惯吧系统盘和数据盘分开，方便数据备份，所以系统盘使用一个sata固态硬盘，这样可以空余一个3.5英寸数据盘位。
3.主板自身多余一个sata口，显然不够，但是有两个pci插槽，所以需要一个pci转sata口的主板。
4.TOOLFREE的这个光驱位硬盘抽取盒的前置usb3.0是需要主板自带前置usb3.0接口的，但是n54l没有，于是也需要一个带前置usb3.0接口的usb3.0 pci扩展卡。
5.pci转sata以及pci转usb3.0扩展卡都需要购买pci-e接口的。
6.计算好增加供电接口以及接口类型，买几条一分n的电源口和sata-pin电源转接口。
7.开工。

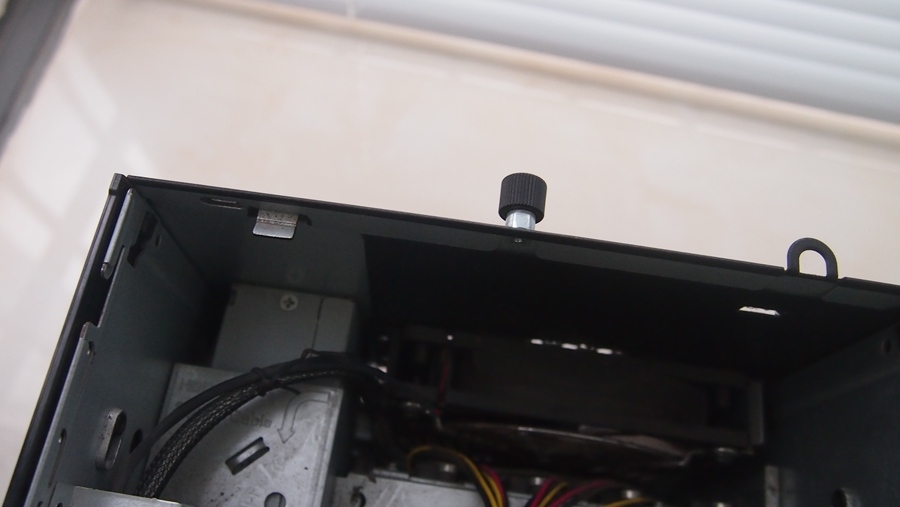

8.打开硬盘门，拧开下面这个螺丝就可以掀开顶部盖板了。

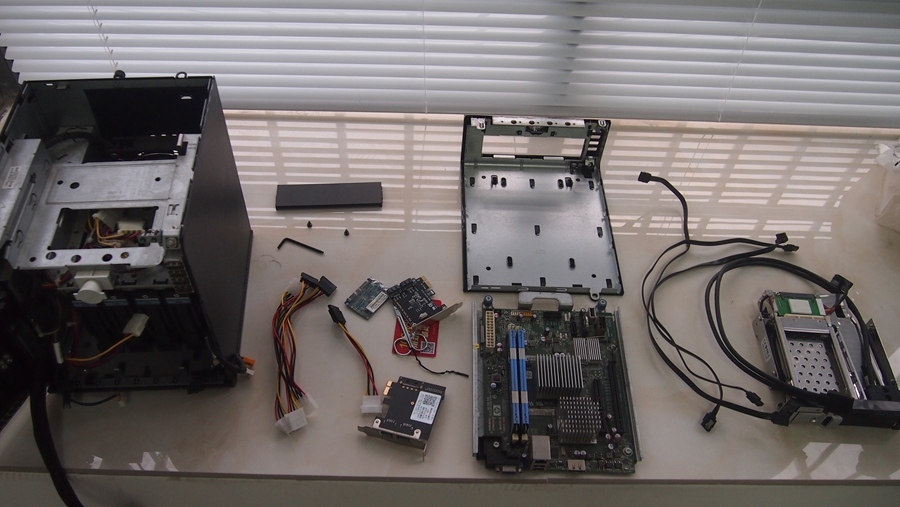

9.大卸八块：

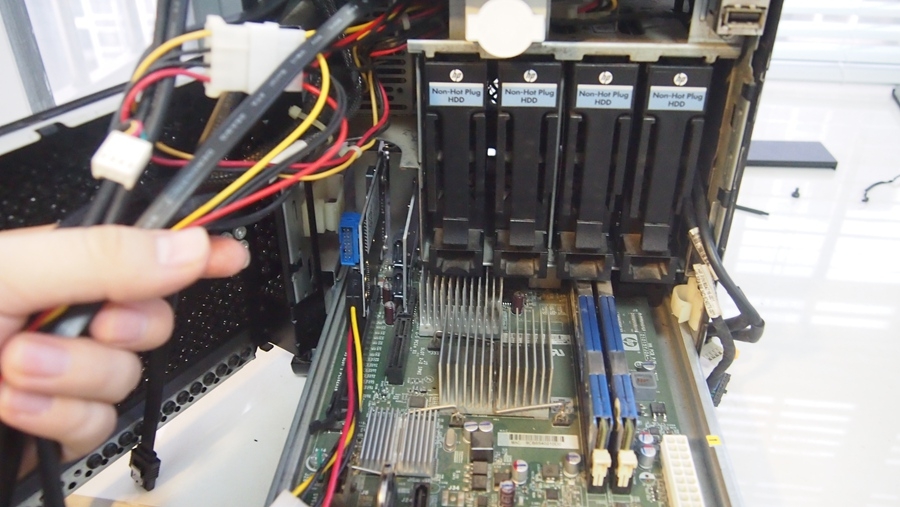

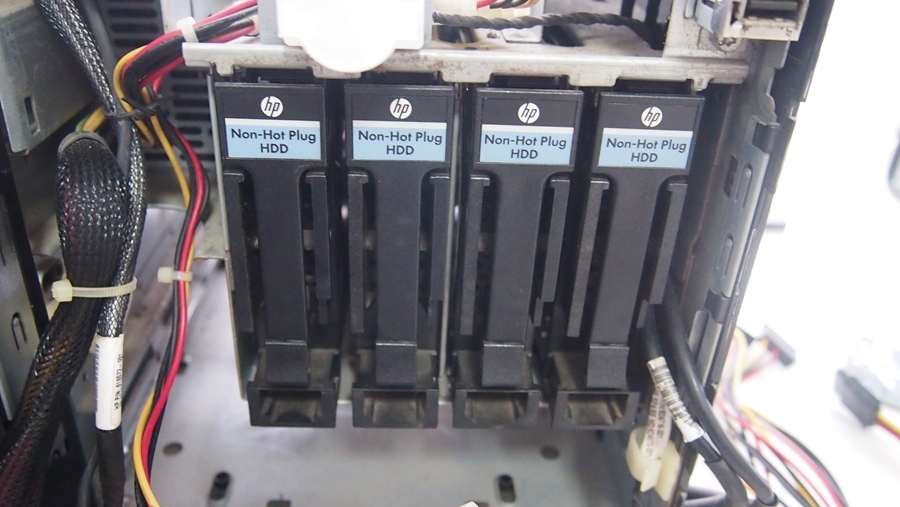

10.机身4个3.5英寸磁盘位置。

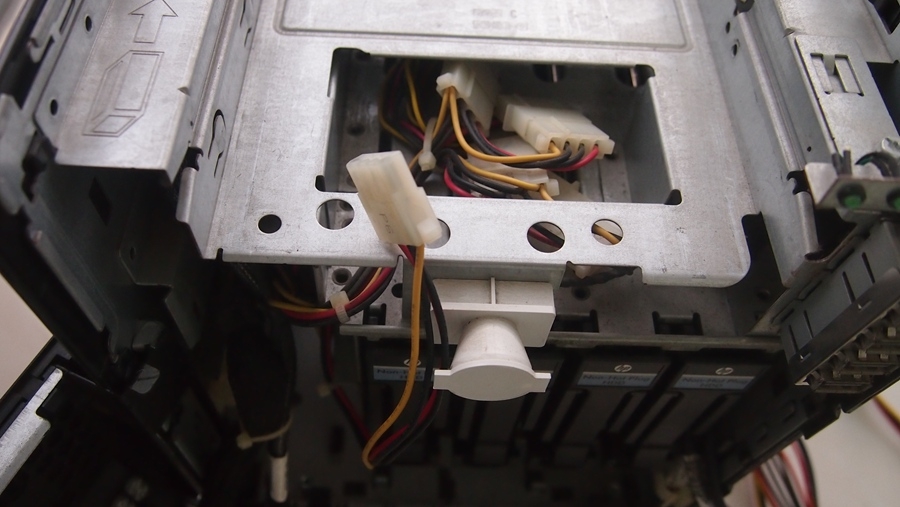

11.剩余的一个6pin电源口：

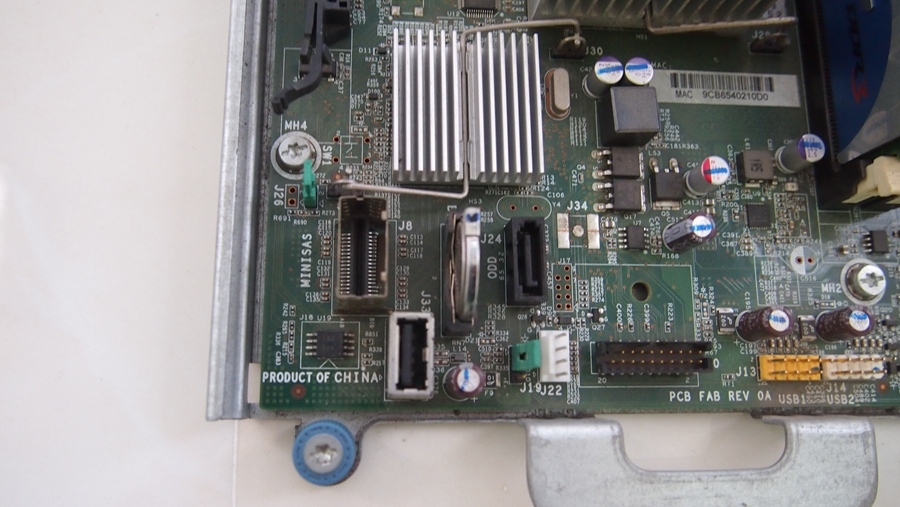

12.主板剩余的一个sata口：

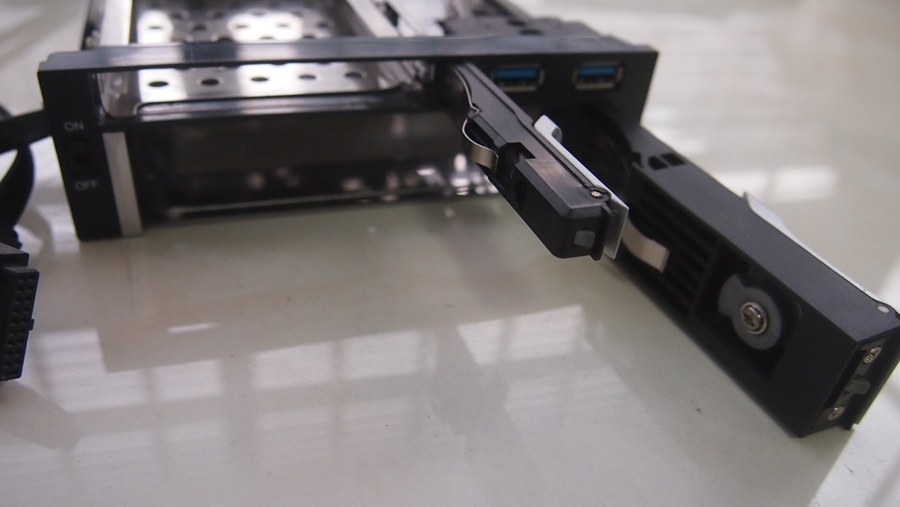

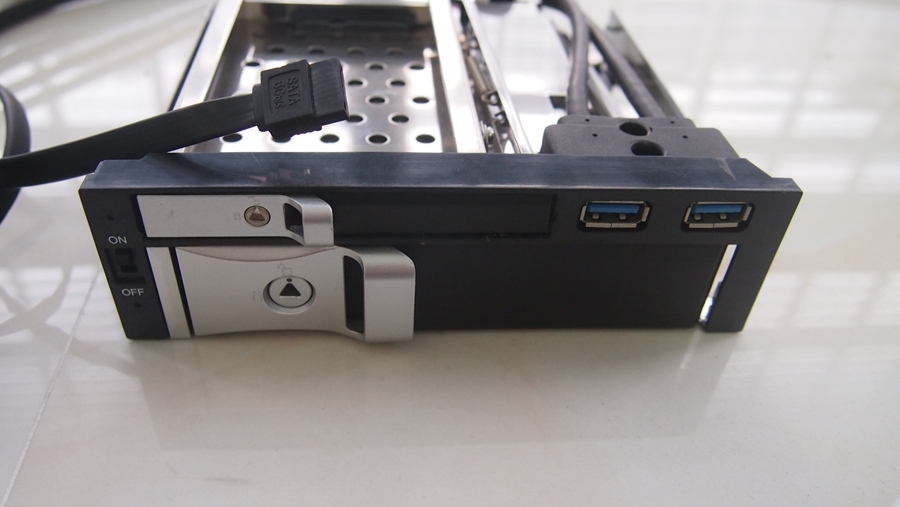

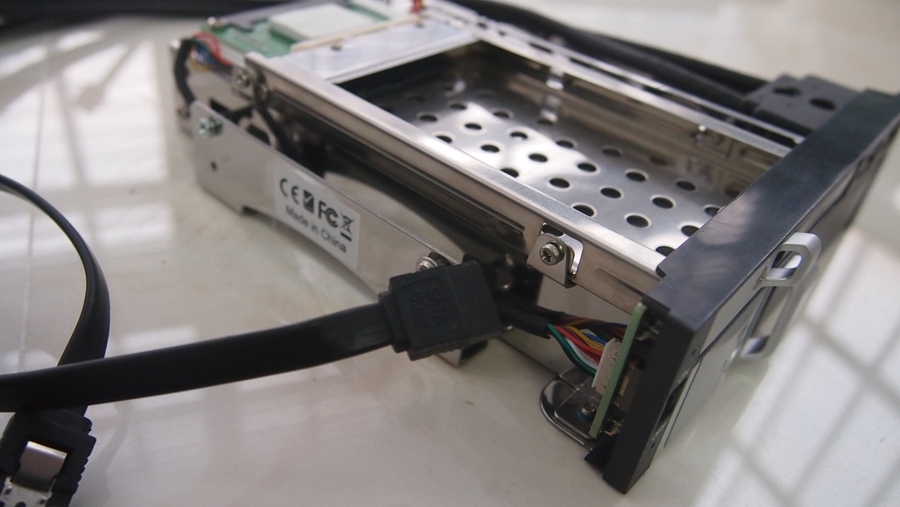

13.硬盘抽取盒子：

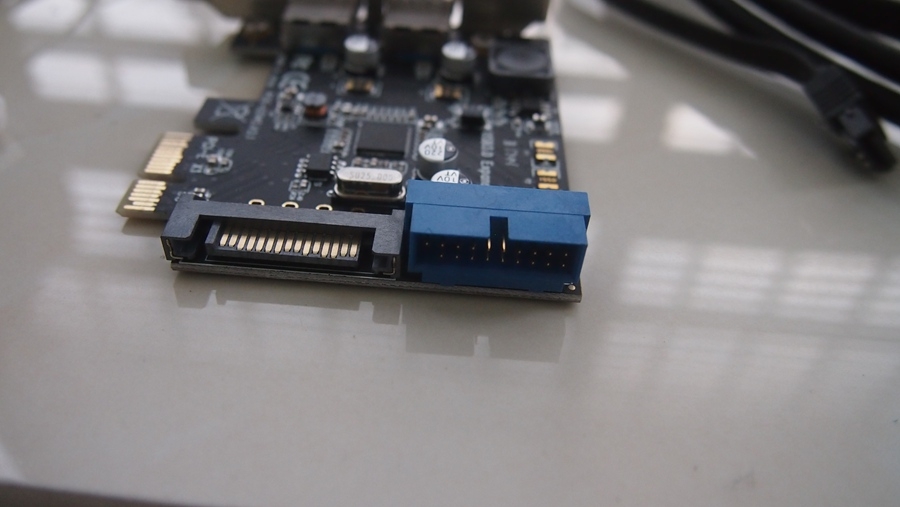

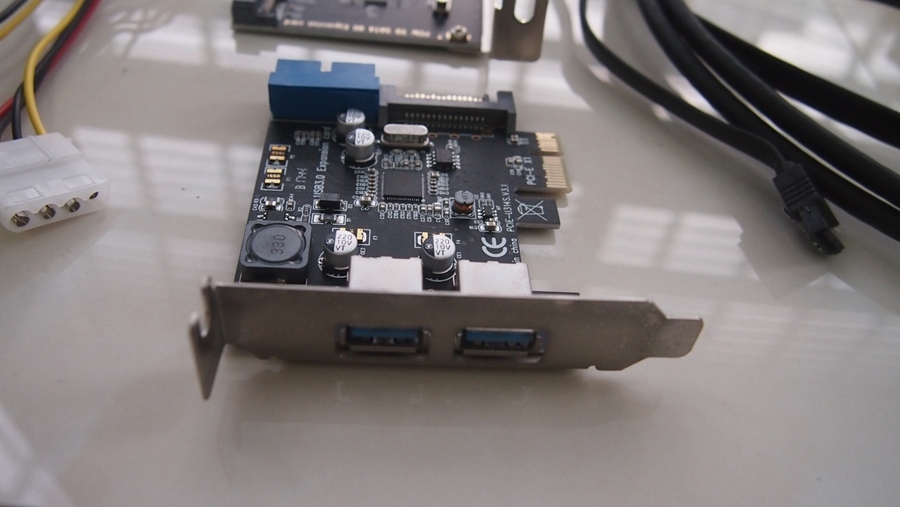

14.带前置usb3.0接口的usb3.0扩展卡，使用6pin供电：

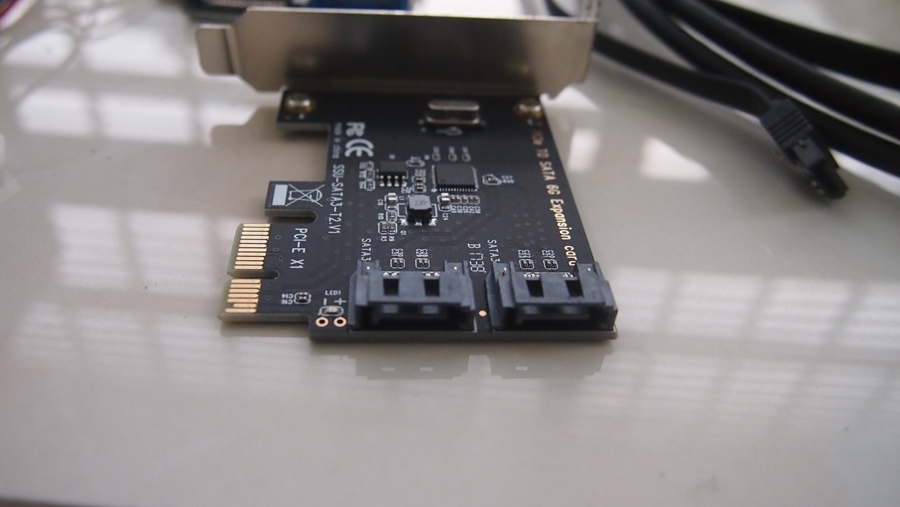

15.pci-e转sata扩展卡，因为只需要增加两个sata口，所以买的这个：

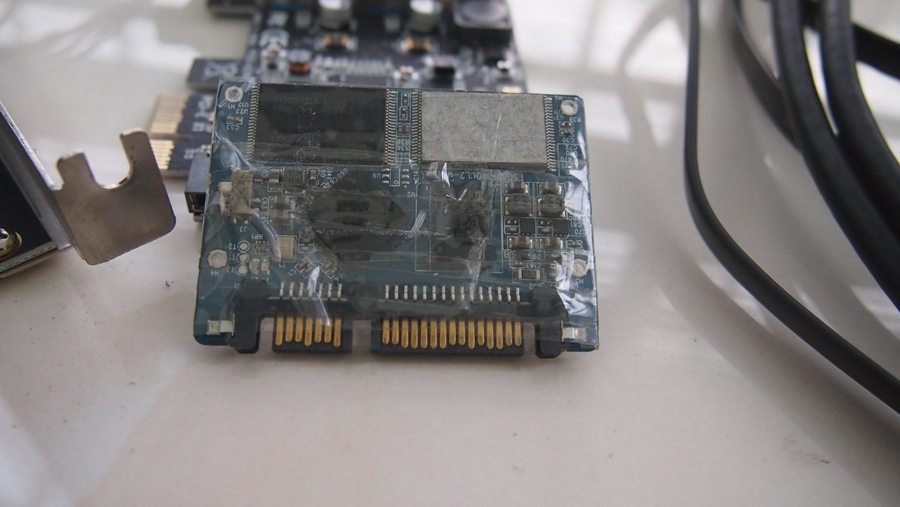

16.sata硬盘，硬盘壳已经被我卸掉，减少空间占用：

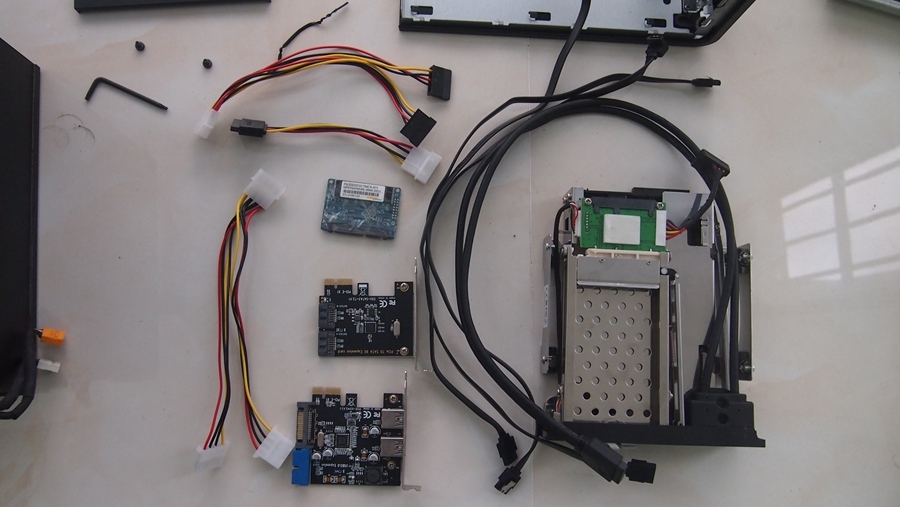

17. 材料一览：

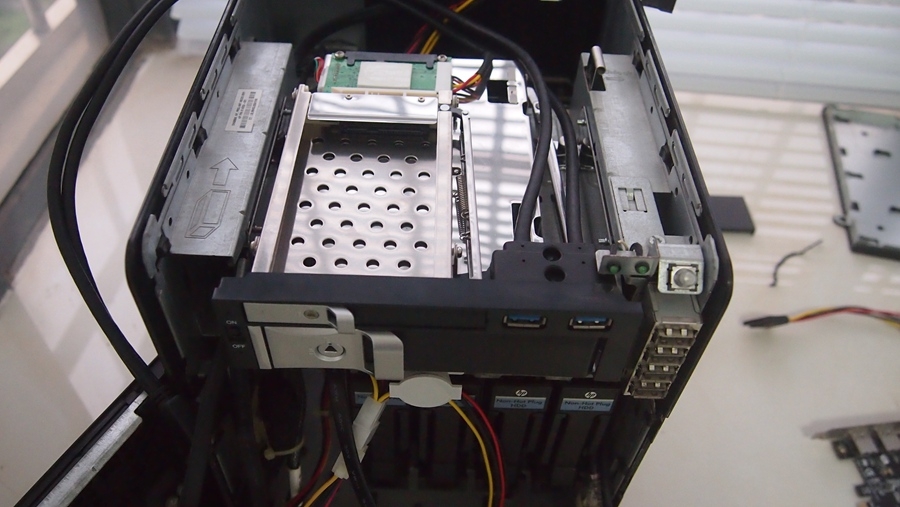

18.先装上抽取盒：

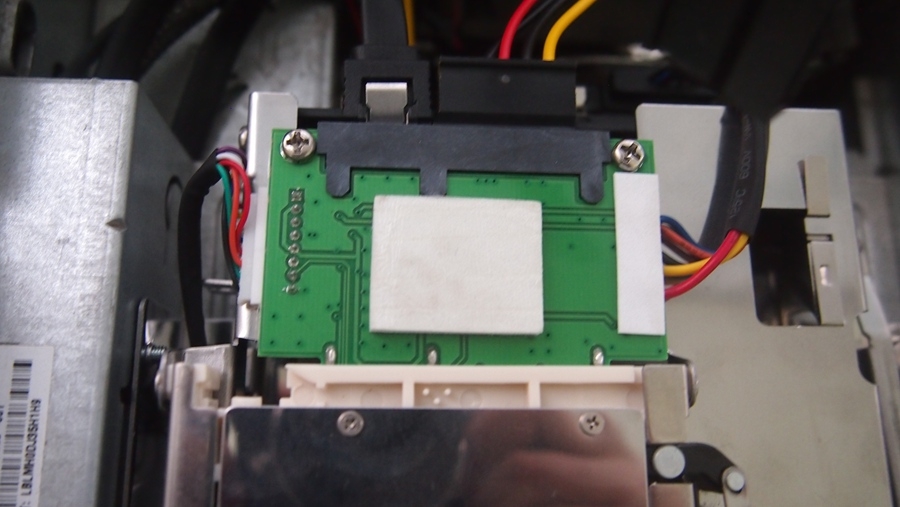

19.把sata固态硬盘和抽取盒粘在一起：

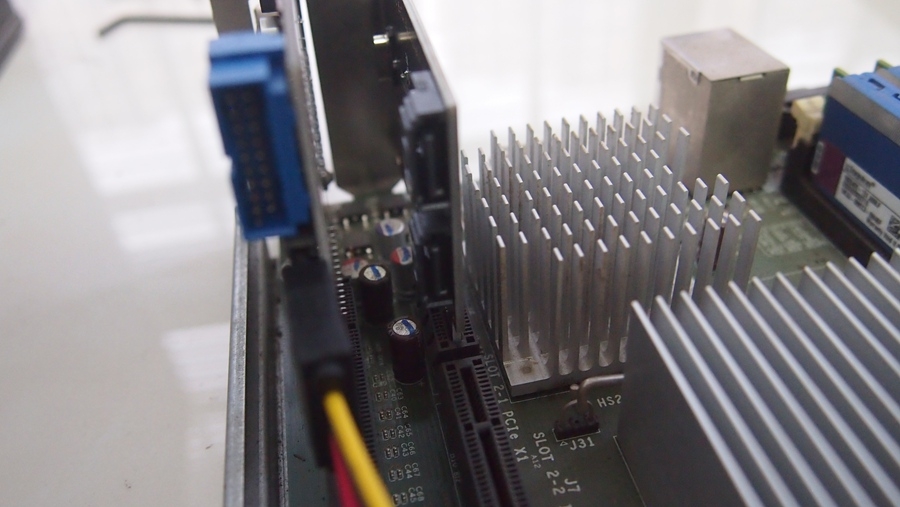

20.插好扩展卡：

21.把sata线以及电源线穿好，n54l电源上方有个空隙专门穿线用：

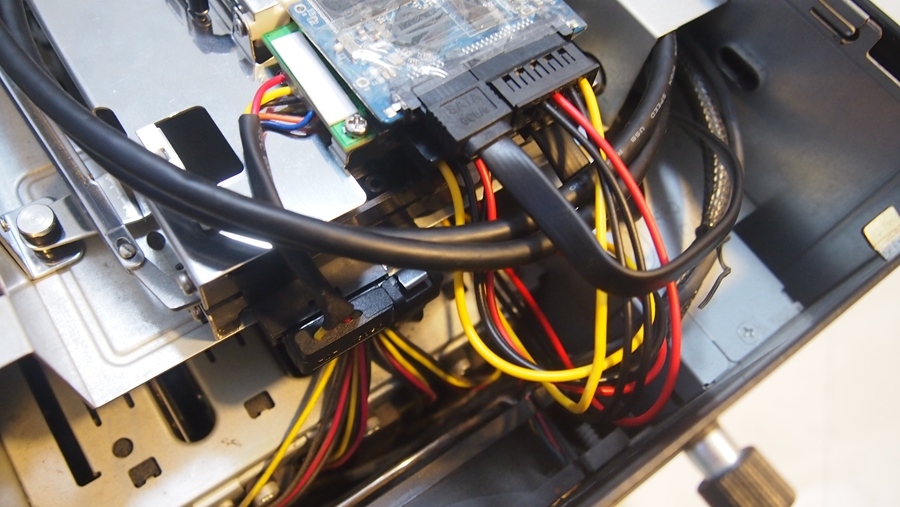

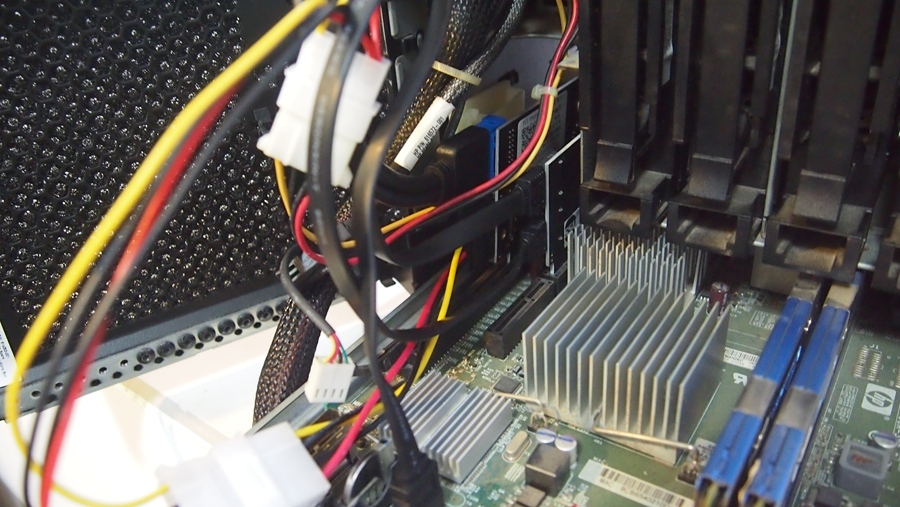

22.把sata线、电源线、前置usb线这些都接好：

23.完工了，忘记调整了，休息一下颈椎吧。

24.按理说我应该贴一下速度给大家看看的，放心吧，速度接近硬盘速度极限，主要瓶颈其实是机械硬盘本身的速度。
