蜗牛星际C款机箱暴力改装，塞进去17*19cm的itx主板

我为什么选择蜗牛C款+非标itx？
1.省钱。
2.多个pcie接口，玩法一下子就拓展开了。

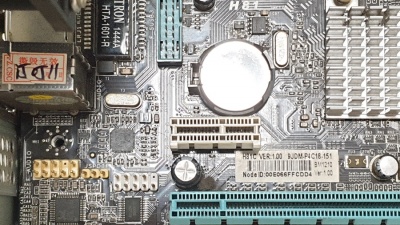

主板是昂达的h81，为什么是它？便宜，还带前置usb3.0。未来配个神u e3，就更加香甜了。
cpu暂时用的是G1820，为什么？因为我恰好有这个。
按这个方案，机箱需要切割卡扣。下面会细说。

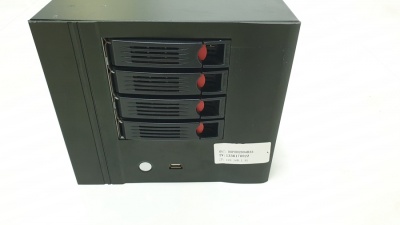

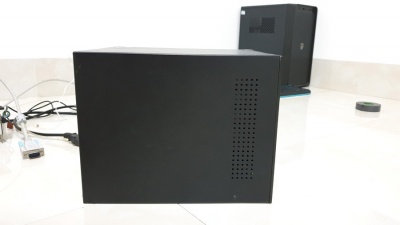

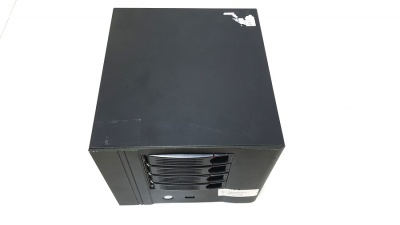

机箱到手就是这个样子，丑是丑了点，无奈能上得了17*19厘米的板子，蜗牛星际系列也就是C款合适了。

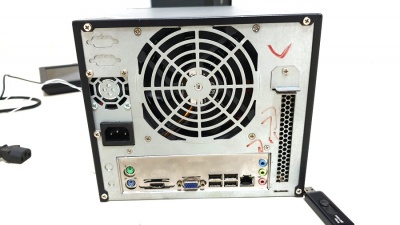

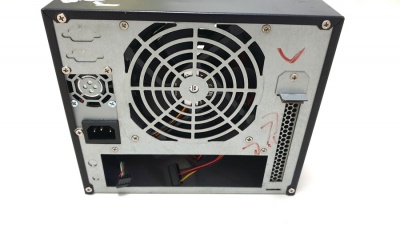

机箱自带一个pci的槽。

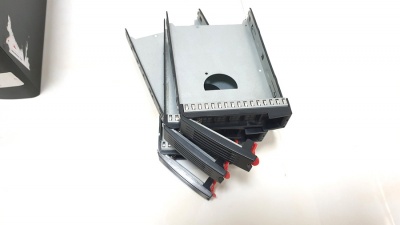

硬盘抽屉。

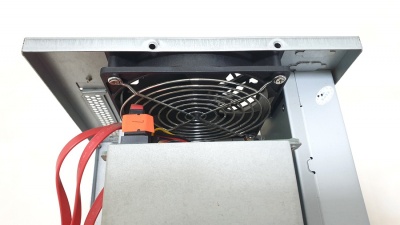

风扇已经换成了酷冷，静音很多。

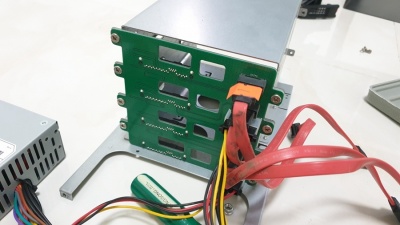

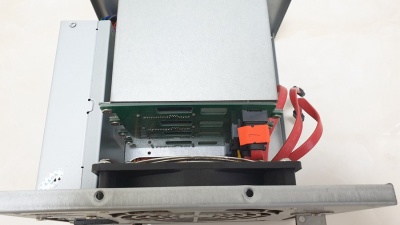

硬盘笼的背板没有更换。

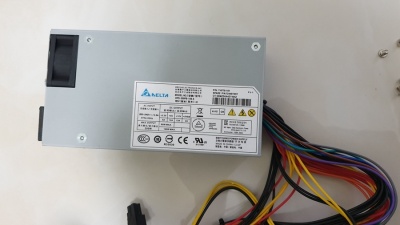

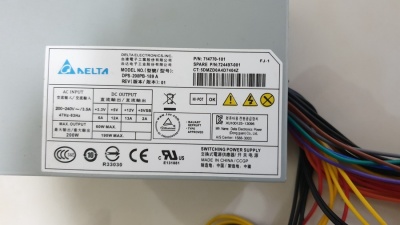

电源换成了台达电源。

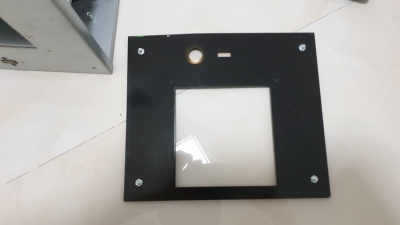

拆硬盘笼需要先拆掉前面板，

然后把硬盘笼拿出来。

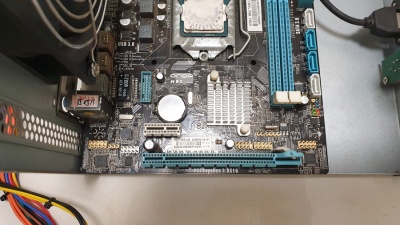

把主板放进去，基本上是能够安装进去的，只是孔位对合不准。

孔位对合差得有点多，不适合强拧螺丝。

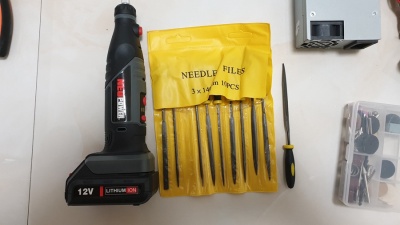

祭出法宝。准备用小锉刀打磨一下主板的边角。电磨机还不到用的时候。

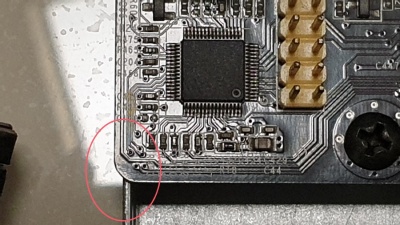

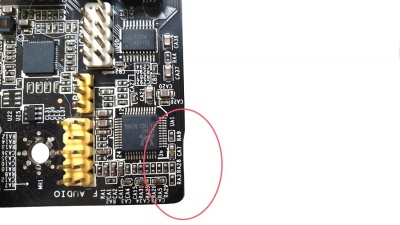

使用小锉刀打磨这个边角。

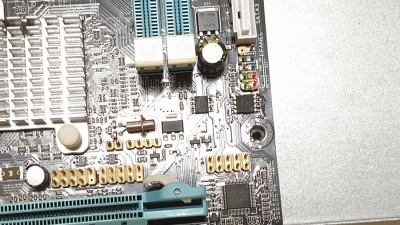

打磨完成后就可以实现比较准确的孔位对合了。

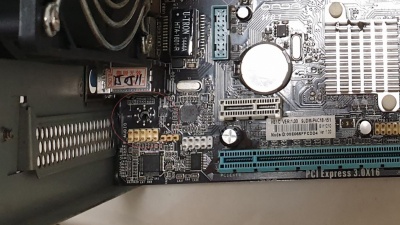

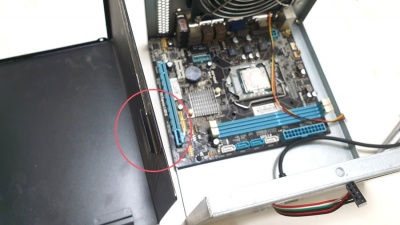

主板安装上去之后，侧边依然有一点点突出，但是不要紧，因为这个边还不是机箱的真正边界。

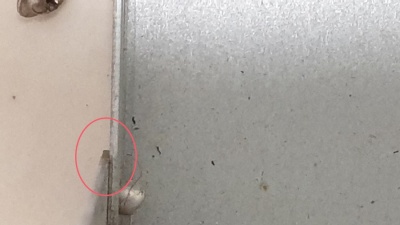

机箱真正的边界在这个位置，还有一层钢板覆盖的。

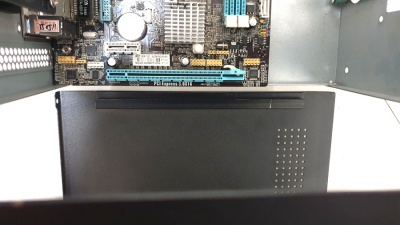

下一步是切割机箱盖板侧面的卡口。测量一下长度。

然后使用电磨机切割（我实际上还是使用了电锯来切割的，电磨比较危险而且速度慢了点）

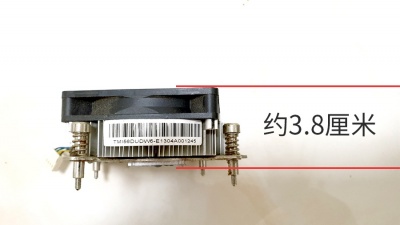

下一步需要注意的地方是散热器不能过高，淘宝二手25块钱包邮，带主板背面那个固定螺丝的背板。买这种散热器要注意，别只买这一部分。

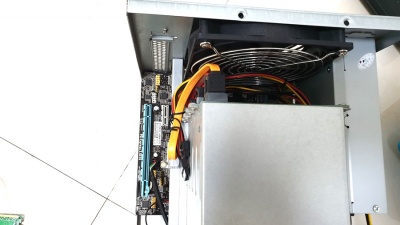

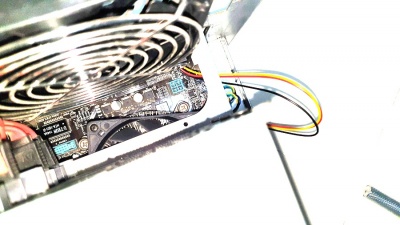

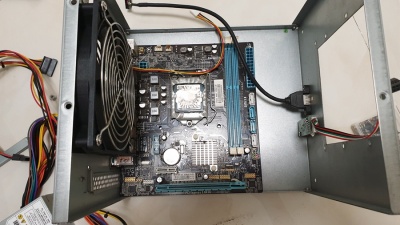

安装上去之后，稍微还有一点点富余，这个富余就给了进风通道了。

这个位置会漏一点，所以，进风量不会有很大的减少。

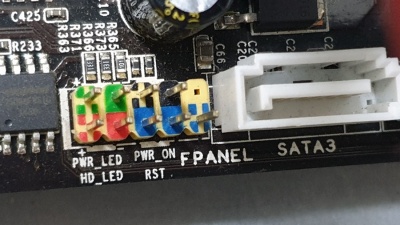

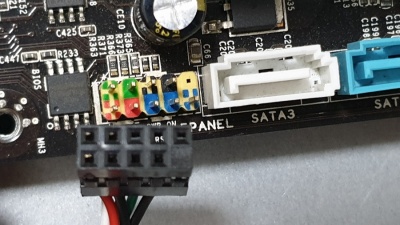

这张是机箱前面板接口，幸运的是，主板的这个接头蜗牛机箱c款的前面板接头都是标准排序，不需要修改，插上就能用。

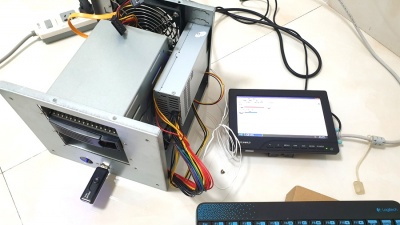

搞定了基本硬件，开机测试，进入pe系统，同时检查硬盘笼是否正常工作。

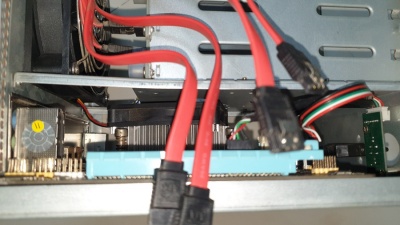

整理线材。

收工！
