丰田CHR/奕泽安装前后双录行车记录仪：70迈流媒体记录仪

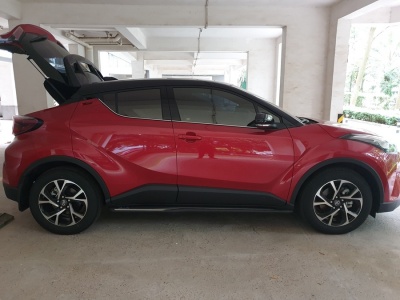

车子放最开始，这是女司机专用车。
如果你想自己动手给车子安装一些附件，比如我这次要安装的行车记录仪。你一定会听到大家劝你拿去4S店，理由一是怕搞坏车，特别是电线裸露造成着火什么的，理由二是你拆车会把车搞得到处都有噪音。
对于一个三岁就能拆家的我来说，我是不信邪的。

没可能4s店的小弟都能安装，我却不能啊。
我的关键需求就是要能自动开启，24小时监控，长时间不开车的时候，完全断电以保护电瓶。
网上看了看几个diy帖子，都比较简单，做得都欠完美，基本上都为了方便，供电通过点烟器，一大截线外露，还不能24小时监控。
反正基本的思路是很清楚的，就是给行车记录仪配备一个停车监控线，停车的时候自动关闭录像，转向24小时监控。因为是24小时监控，所以电源必须是常电，也就是要一直通电，另外，为了保护电瓶，避免长时间外出没有开车造成电瓶损坏，要增加一个物理开关。
以下，我就把所有的步骤分楼层写在这个文章里面。

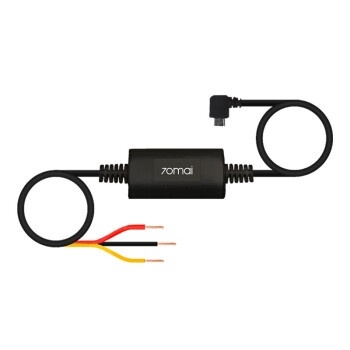

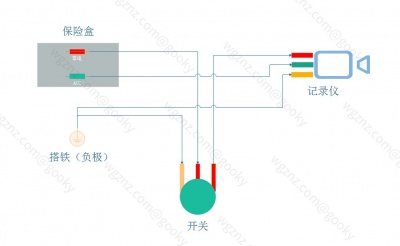

第一步是电路设计。行车记录仪24小时监控加停车监控需要搭配监控线，这个监控线负责提供24小时间断电源+停车检测。有三根线，红色接保险盒取电，正极，黄色接ACC信号线，判断是否停车，黑色搭铁，负极。

里面这个开关是带有指示灯的开关，打开电源的时候，指示灯亮，关闭电源的时候，指示灯灭，这样就可以直观的知道电源是否物理关闭，保护汽车电瓶。

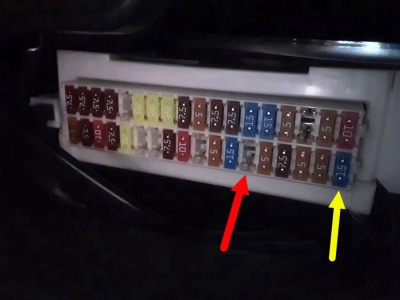

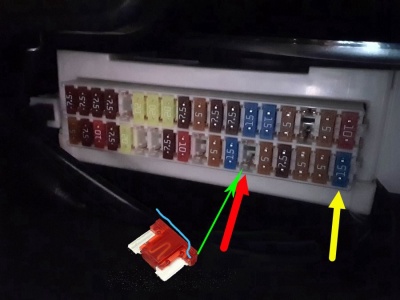

保险盒取电，需要取两个电极，一个是常电12V+，取电位置如下的红色箭头，另一个电极是ACC信号，取电位置如下图黄色箭头。

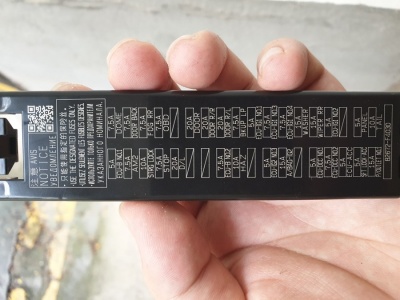

CHR保险盒电极的说明。

gooky · 发表于 10-26 23:15

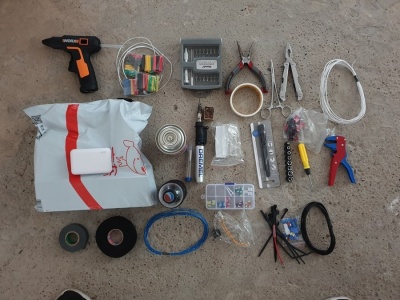

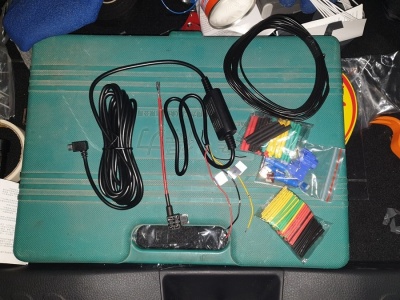

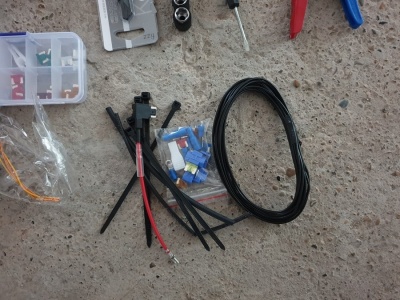

第二步：配件以及工具的准备（因为实在是太多，有可能遗漏未写）

配件：
1、70迈行车记录仪带夜视后拉
（虽然夜视后拉有很多用户反应夜晚遇到后车大灯照射会白茫茫一片，但是也是夜视后拉也可以保证路面较黑的情况下依然能看清楚路况，如果遇到后车大灯晃眼，关闭记录仪的屏幕就行了，就能当成普通后视镜来使用）

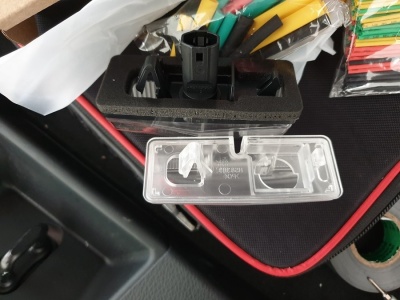

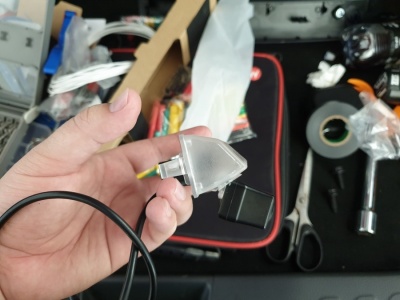

2、后拉摄像头固定灯座

安装效果：

如果想不开孔安装后拉摄像头，最好的方法就是购买一个可以穿线的灯罩来替换车子原先的牌照灯的灯座。
3、保险盒取电器
可以买成品或者DIY，我虽然买了成品，但是为了能盖上保险盒的盖子，我最后还是自己DIY了保险盒取电器。

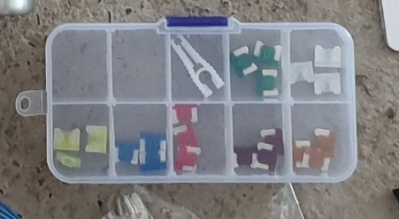

4、保险丝
一口气多买点吧，日后总需要的。各种规格都买一点。丰田使用的是微型保险丝。这次安装行车记录仪一般有10A的保险丝就够了，但是我为了后面给快充充电器也预留一点，选用了15A的保险丝。

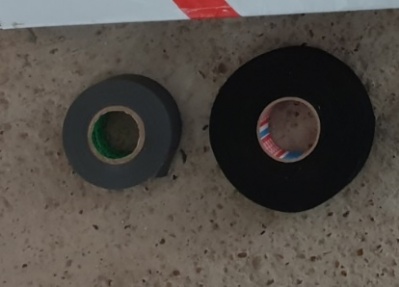

5、布胶布和电工胶布，布胶布为了减震，避免莫名其妙的噪音，电工胶布用于收纳盒固定线材。

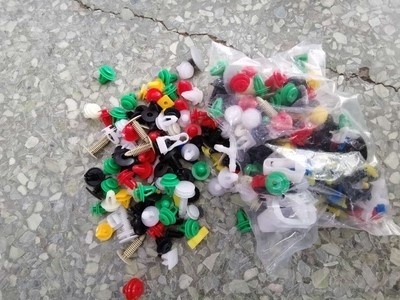

6、饰板卡扣，外饰板和内饰板都可能需要，你在拆装的时候可能会破坏了原来的卡扣，需要替换。

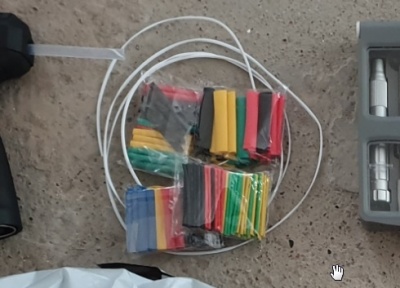

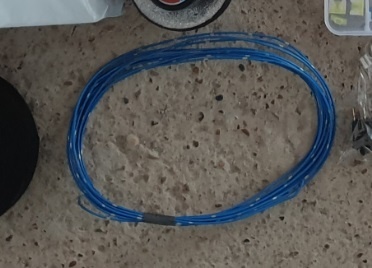

7、电线以及热缩管，电线买0.5个平方的多股线就足够了，这里的电流并不大，虽然保险丝是15A的，但是实际使用我估计都不会超过10A。

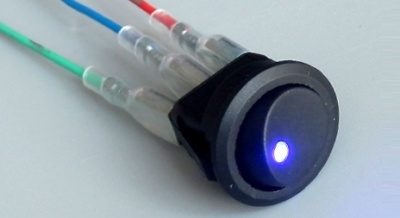

8、带指示灯的开关

工具：
1、螺丝刀、扳手、老虎钳、美工刀。
2、剥线钳
3、热熔胶枪
4、电钻（可能需要）
5、电烙铁（瓦斯烙铁）
6、移动电源
7、拆饰板的工具

gooky · 发表于 10-27 12:08

第三步：走线计划
车的内饰板都是软装，很容易就能把线塞进去，当然，你最好有个撬棒，有些拐弯的地方，需要撬棒辅助的。

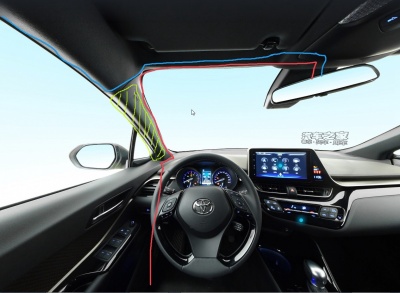

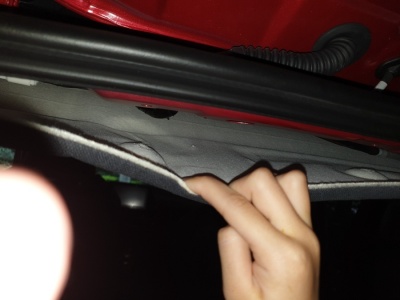

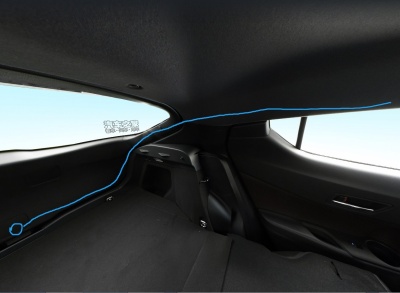

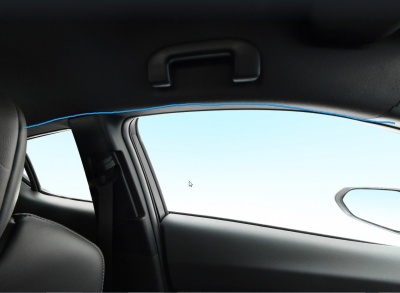

我的走线是尽量走上边，内饰顶面是连续的，比较好塞线，下图蓝色代表后拉摄像头的走线，红色代表记录仪的电源线。注意下图绿色影音部分的A柱，这里是安全气囊的位置，所以，布线一定要靠前挡风玻璃那个方向，这样可以尽量避免干扰安全气囊的弹出。

后面这一部分走后尾箱门，达到牌照灯的位置。

gooky · 发表于 10-27 14:15

第四步：保险盒取电详解，以及保险盒取电器的DIY教程

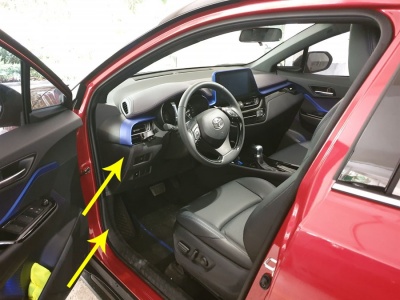

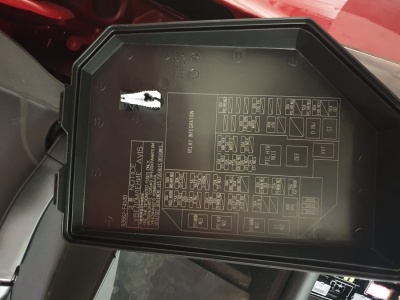

丰田CHR/奕泽的保险盒在发动机舱有一个，在主驾驶位置放脚的上面有一个，我们只能在主驾驶位置放脚的上面那里取电。保险盒的位置如下：

取保险丝的夹子一般在你购买保险丝的时候会赠送给你，如果没有赠送，你可以去发动机舱那里的保险盒取。

丰田CHR的保险丝是微型保险丝，丰田汽车的保险丝基本上都是微型保险丝。

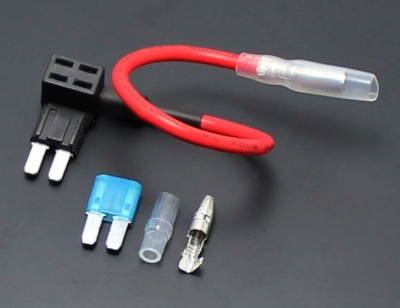

网上普通保险盒取电器会突出来一大块（例如下图），这样就不能把保险盒给盖上了，所以自己DIY一个不突出来的保险盒取电器会更好。

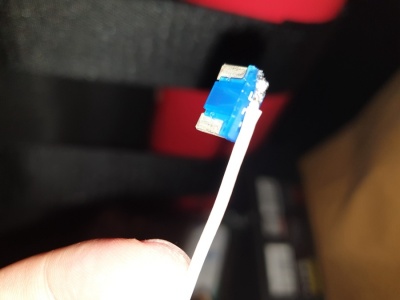

这个是我的成品：
线不粗，可以强制把保险丝和线压进保险盒。

DIY教程：
使用美工刀把保险丝的一个角切开，露出保险丝，然后再把电线给焊上去。这个比较考验焊接水平，建议使用大功率的电烙铁，一次成功，不然会把保险丝搞报废。

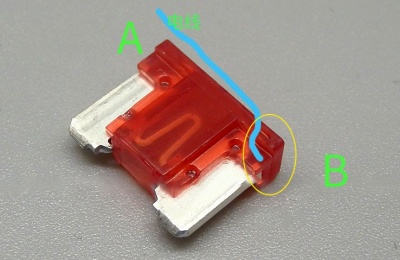

注意我这里标的A和B，保险丝本身没有正负，但是你接的这根电线，是需要区别方向的，如果电流是从A到B，那么蓝色这根电线就经过了保险丝，蓝色电线的用电设备也能通过这个保险丝进行电流保护。

因为保险丝本身没有方向区分，可以任意插，所以，我们要在插进保险盒的时候，注意AB点的方向，下图我标明了B点的方向，你按照这个方向插进去，就能保证接出来的电线，也就是我们的行车记录仪同样能通过这个保险丝保护电流。

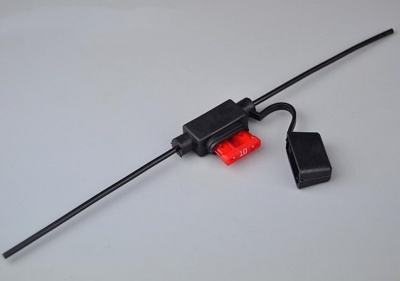

如果你觉得区分AB点比较麻烦，你就干脆给接出来的线另外再加个保险保险丝就行了，比如下面这样的。

gooky · 发表于 10-27 14:37

第五步：安装行车记录仪1

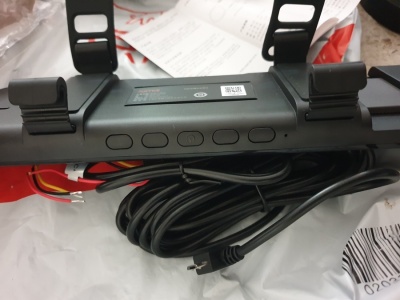

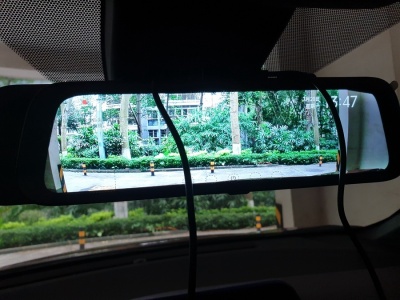

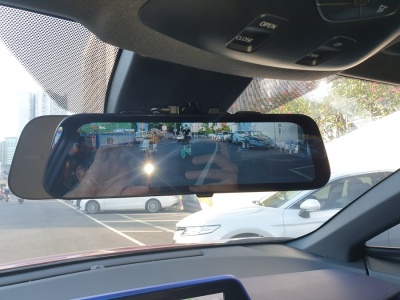

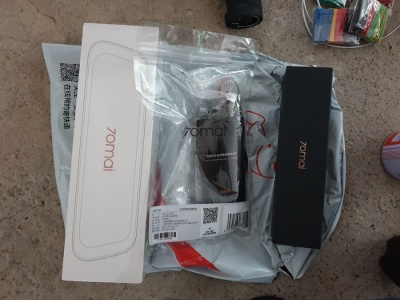

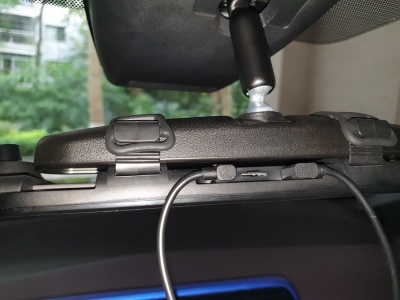

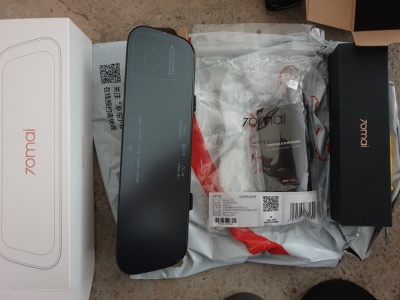

拆箱，把记录仪主屏幕固定到内后视镜上。

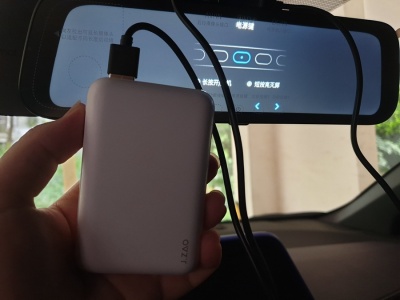

先把电源线以及后拉摄像头都接上，然后使用移动电源测试一下行车记录仪的功能。功能完好再进行下一步，避免白做工。

后拉摄像头是带有延长线的。

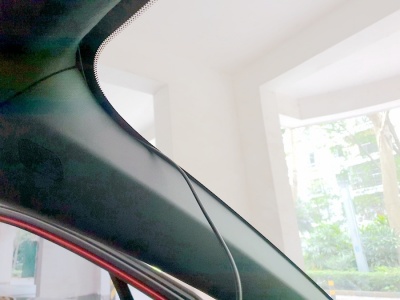

测试ok就开始理线，把线材塞进A柱以及内饰板。
行车记录仪赠送了一根翘板的。

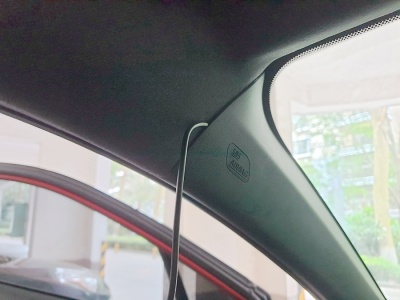

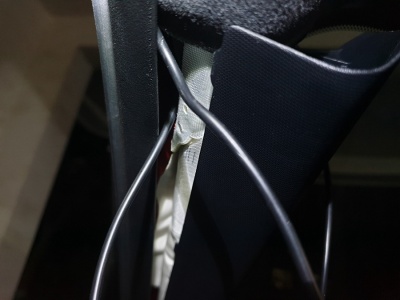

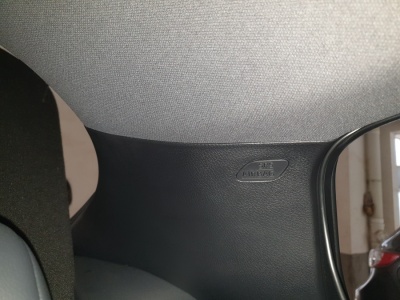

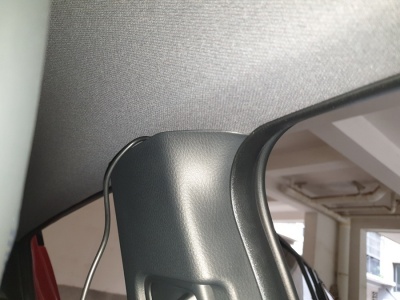

B柱塞线。

CHR的B柱也有安全气囊，不过我们只从上面走过。

gooky · 发表于 10-27 15:04

第六步：安装行车记录仪2

这一步单独分出来说是因为后备箱这里的布线是比较困难的。

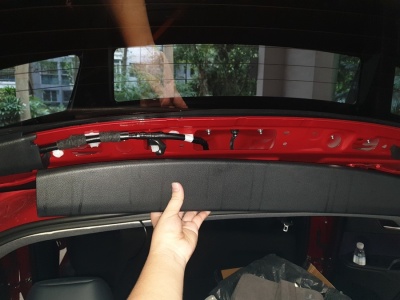

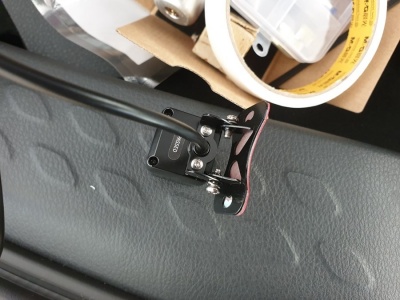

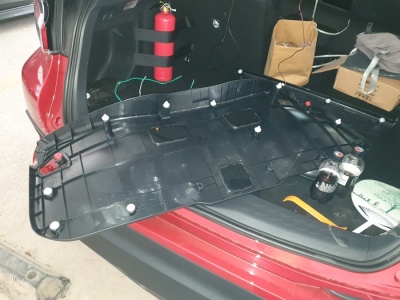

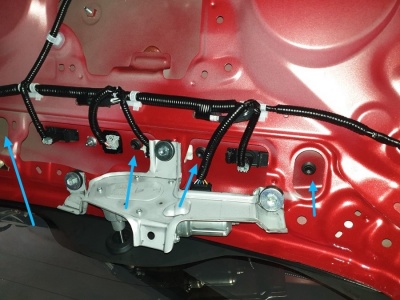

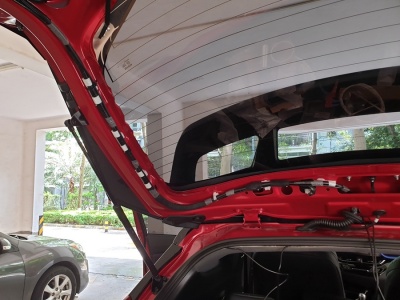

拆掉后尾箱门上最大的这块盖板，大力出奇迹！

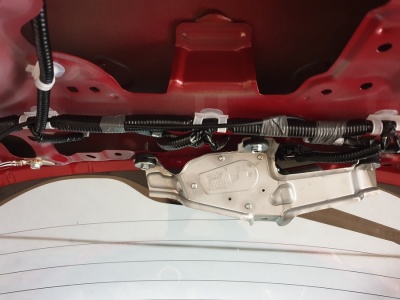

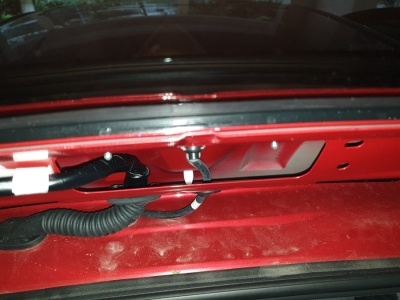

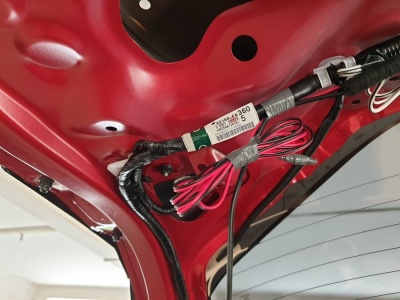

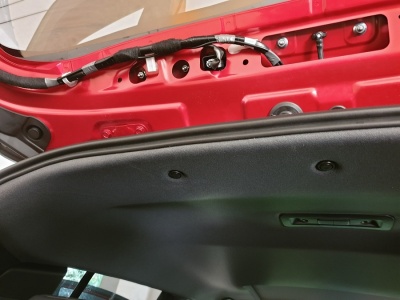

拆掉合页位置这个盖板，线要从这里穿出来。

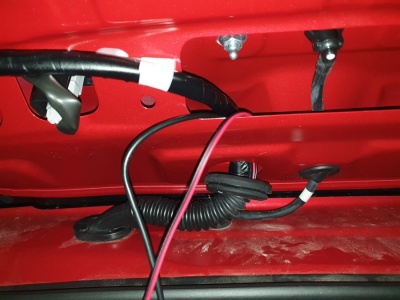

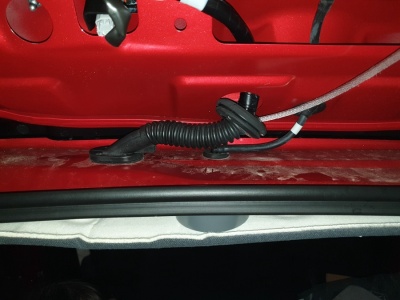

从这个橡胶材质的螺纹管里把后摄像头的线拉出来。

这个螺纹管是可以拆卸的，拆开一头，去掉包的胶布，使用包装带作为引线把线穿出来。

搞定后暂时停在这里。

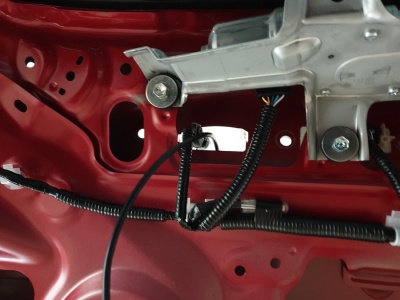

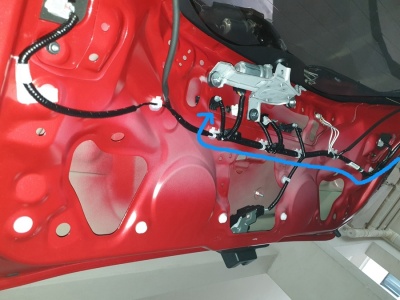

这是后拉摄像头需要走的线路。替换掉原来的牌照灯。

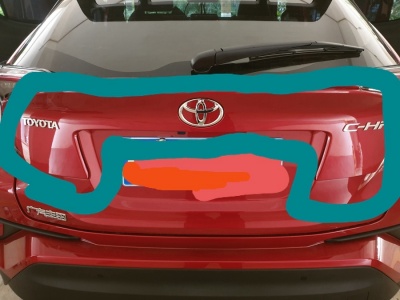

需要取掉屁股这块盖板。

螺丝是这4个，需要使用套筒扳手，其余的为卡扣，拧掉4颗螺丝之后，就大力出奇迹。

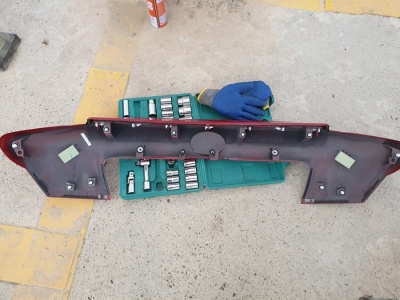

屁股取下来是这样的。注意卡扣位置，用力的时候集中在卡扣位置可以避免盖板损坏。

去掉盖板的屁股。

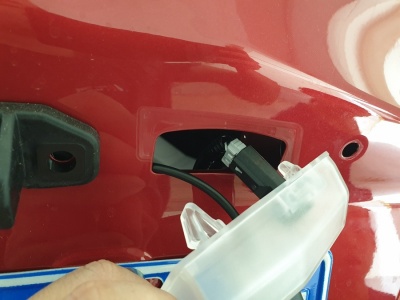

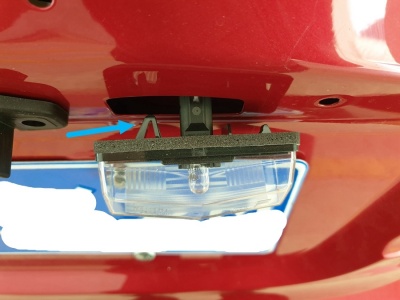

在后尾箱里面用螺丝刀顶一下这个卡扣就能把拍照灯取下来，取下来以后把灯罩和灯泡分离。

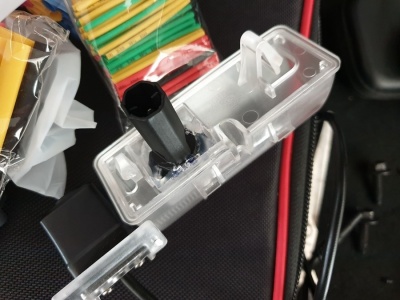

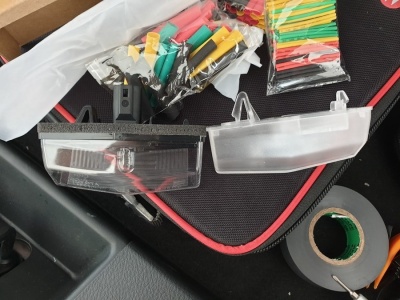

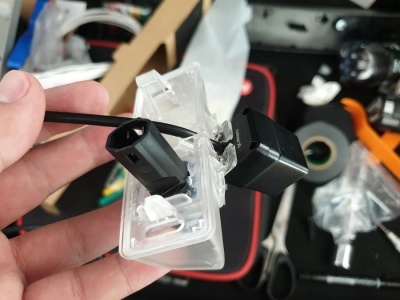

用替换的带摄像头底座的拍照灯座去替换原装灯座。

把灯泡固定上去，我购买的这个底座跟灯泡不那么合适，我使用热熔胶固定了，注意，热熔胶在这个位置比较尴尬，因为这个灯泡热量很高，会把热熔胶搞熔化了，不过有总比没有好，热熔胶不会起火，熔化了也不会流下来多少。

把摄像头也安装上去。

上灯座，盖盖板。

注意，灯座其实不应该这么早就放上去。因为这个摄像头的角度不对，过低，照地面了，我后面还经过了调整，用打火机熔化摄像头底座，硬把角度给掰上去了。
PS：灯座等盖板安装上去之后再卡进去会比较好，不然盖板很难盖上去。

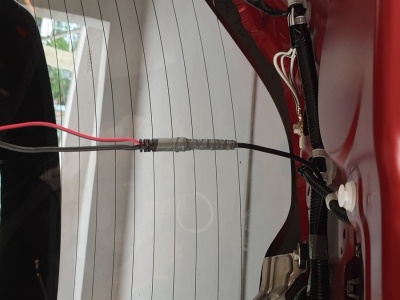

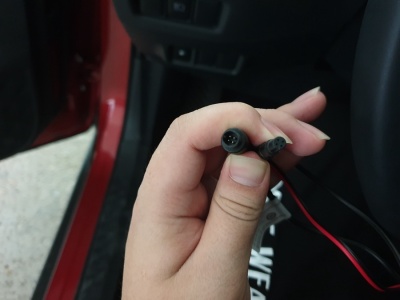

下面接线，把后拉摄像头跟延长线连接，连接好之后先测试一下，再继续！避免白做工。

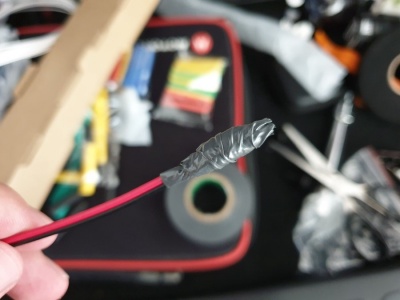

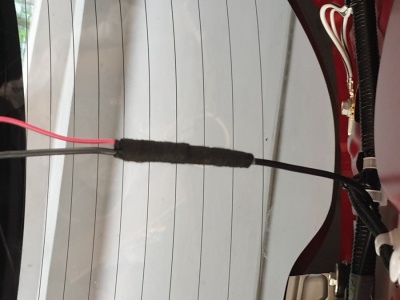

接头都要使用电工胶布牢牢固定。

后拉摄像头带一个倒车检测线，如果你需要，就把倒车检测线接到倒车灯那里，这样行车记录仪会检测你是否在倒车，如果是倒车，可以自攻切换显示后拉摄像头。我因为车子自带倒车影像，就把它给包起来了。

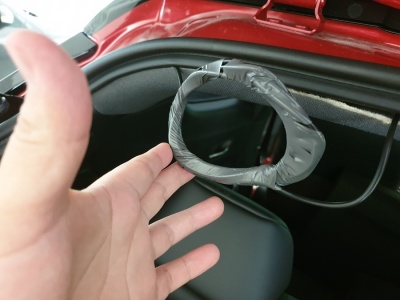

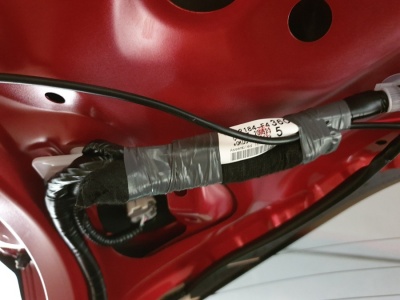

多余的线材要缠绕好，固定好。电工胶布外要适量的裹上布胶布，避免噪音。

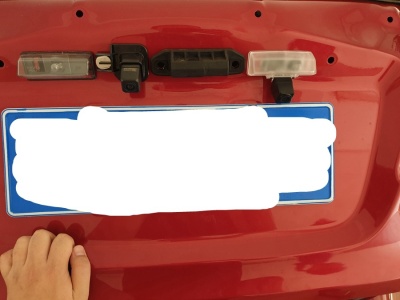

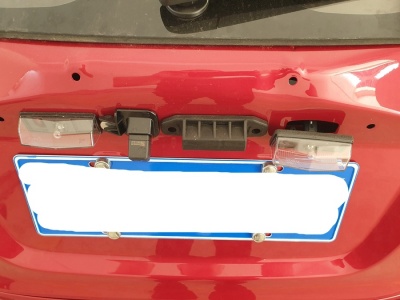

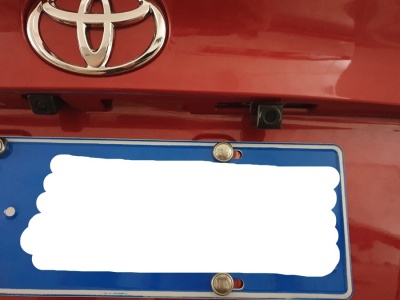

装好之后的样子。

gooky · 发表于 10-27 15:15

第七步：安装行车记录仪3

这一步我们连接电源和ACC线，并且安装开关。

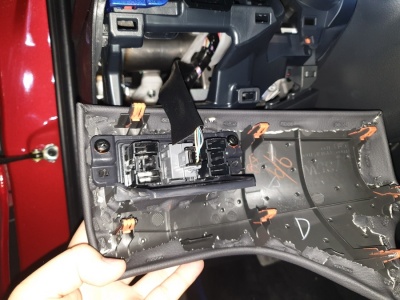

需要拆卸这两款盖板。

拉线进来。

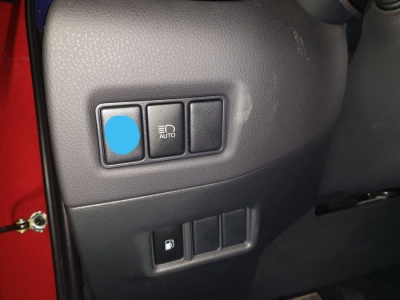

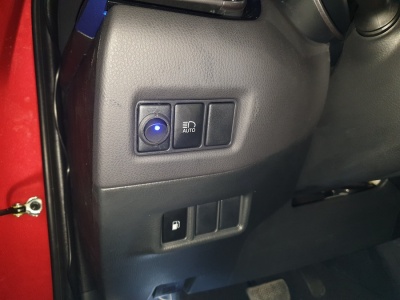

开关安装在这个位置：

开关安装在空白按钮上，所以需要给空白按钮开一个孔，把开关固定上去。

再发一次电路图。

正极和ACC线通过这样的保险盒取电器连接到保险盒。具体步骤在前面已经说了。

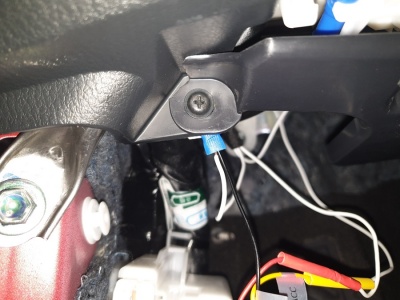

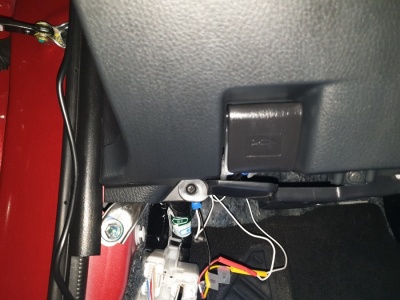

负极搭电，放脚这个位置（刚刚拆开的那个盖板边上的一颗螺丝）这个螺丝是非常好的选择。

搞定之后整理线材，测试一下，然后盖上盖板。

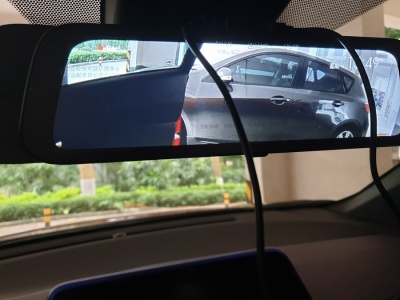

至此，安装就完成了，开出去试试。
