指南 大有电动工具20V电池+大有20V充电器改装两用T12电烙铁

分类:指南
简介:周末无聊,想起来很早以前就想做的锂电池T12,就把这个计划提前完成吧。普通充电宝T12功率不够,用电锤的20V动力电池,非常给力,可以做到15秒到达380摄氏度。
我的台达电源T12来自闲鱼玩家,也是卖家自己做的。充电器我也是从闲鱼购买,慢充,价格10块钱,我一口气买了三个,所以,随便折腾不心疼。大有电池和主机是有协议的,其他品牌电池无法在大有锂电设备上使用(现在能买到破解芯片,很便宜),但是大有的电池是可以给其他设备供电的。
我有考虑过试用充电器自己的电路来实现220v供电,但是总功率才36w,用起来是不会很爽的。
为了干这个,我用了不下于15个工具。

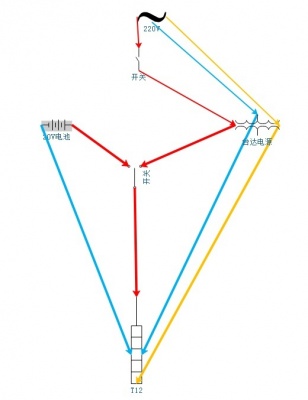

我先把电路画出来给大家。
解释:我没有给20V锂电池供电单独设置一个开关,因为首先手里适合的材料满足不了,然后是我使用锂电池的场景下是不可能插上220v的,所以,到时候就把220V-台达电源这个通路当成是锂电池供电的开关就行了。做完后实测锂电池供电可以在15秒左右达到380摄氏度,220v供电可以10秒到达380摄氏度(这跟以前一样)。
除了丑、大、黑,还算可以的。


▼详细步骤

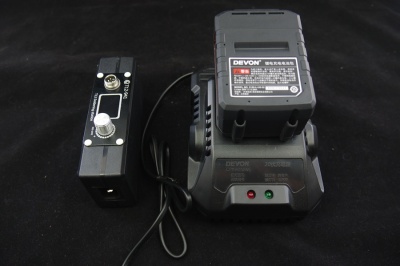

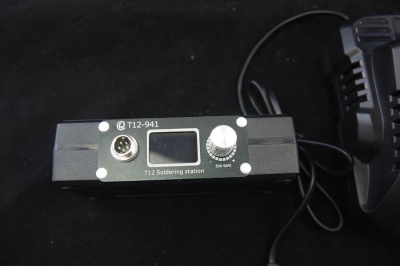

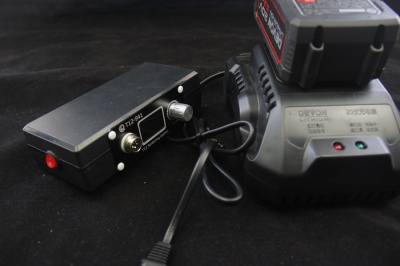

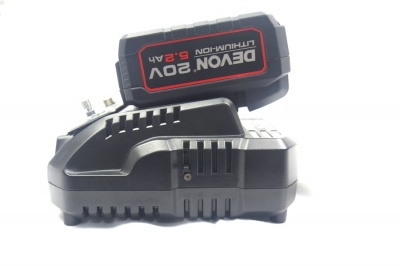

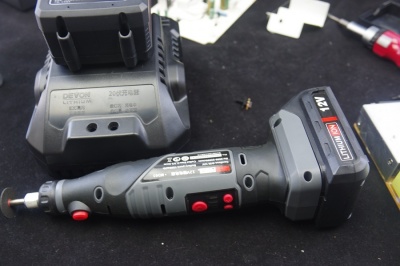

我的台达笔记本电源改的T12以及大有20V电锤及其充电器。



傻大黑粗,5.2ah的电池,可以用很久很久。

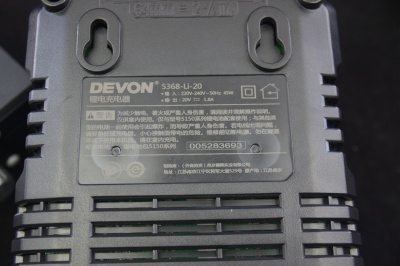

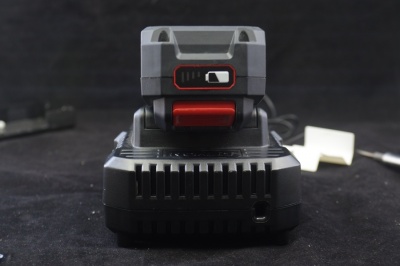

充电器只是20V/1.8A的,属于慢充,闲鱼售价很便宜。舍不得拿20V/3A的充电器来改。反正,原来的台达电源也能塞进去。

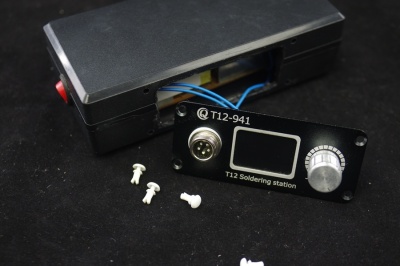

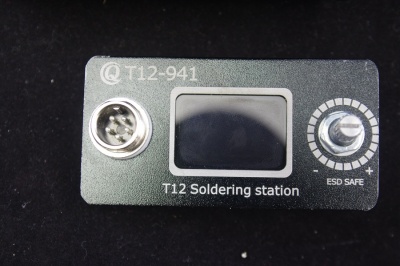

咸鱼上售价40块的一体板,本来我也想另外买一套回来改,快递停了,电烙铁用得不多,也不想浪费钱了。

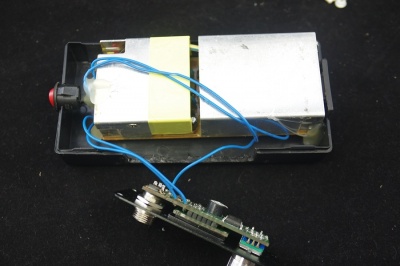

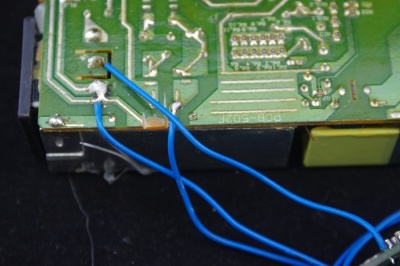

闲鱼玩家给电源加的开关,简单粗暴的把pcb铜线挖掉加的。

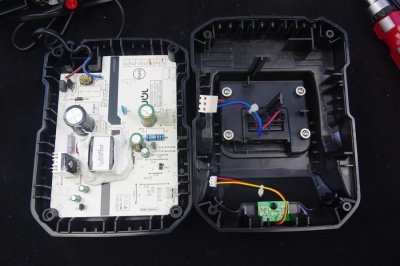

拆开充电器,充电器做工非常不错,各种细节考虑得很周到。

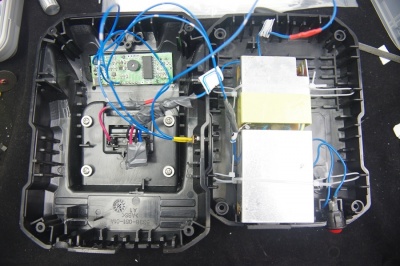

放台达电源进去看看大小,绰绰有余。

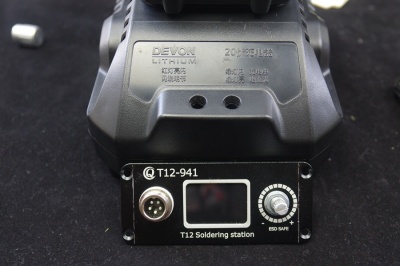

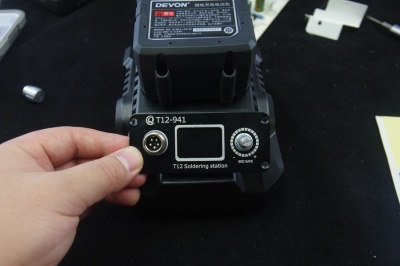

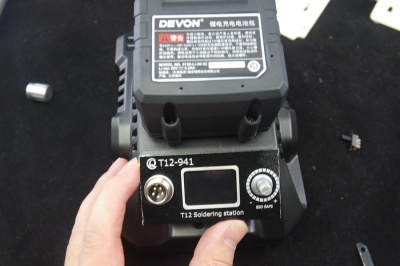

关键是面板的位置,我考虑过了两个地方,一个前面,这里有点弧度,但是做好之后操作和观察会比较方便。

另一个方法是放后面,还能从这里看到电池电量。最后还是选的前面,因为前面电源开孔不好做,主板放前面,还可以跟电源部分离远一点。

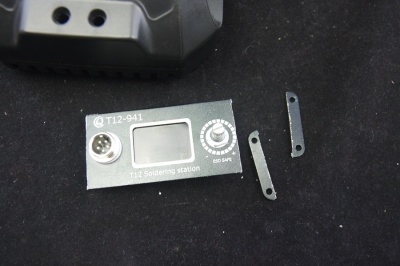

准备开孔,因为面板稍微大了点,需要割掉。

开始用的这个小厂电磨机,使用过程中发现手抖动厉害,我也没有好的夹持工具,最后用手锯慢慢拉下来的。


这样大小就合适了。

再使用锉刀打磨一下。美观也不割手。

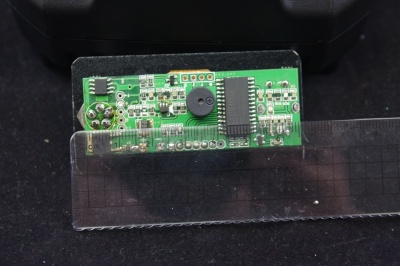

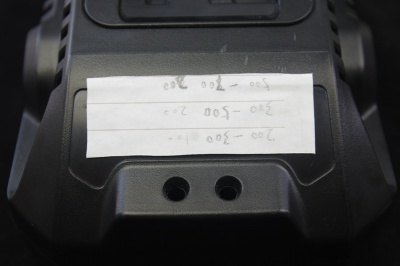

量好控制板尺寸。

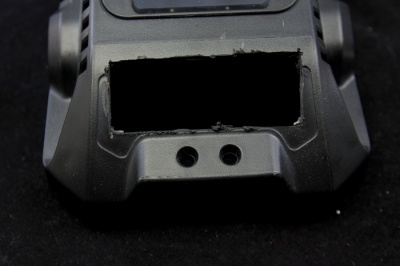

开孔。

这回用上面那个电磨机,分分钟就出来了。

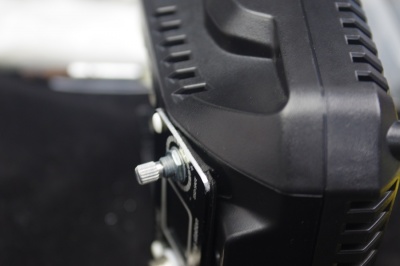

这里有点弧度,不平整,等以后有时间把它镶嵌进去吧。

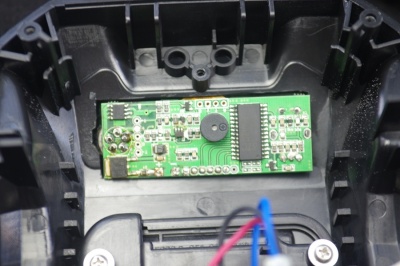

里面就这样,我只开了主板的大小。

开孔,固定。

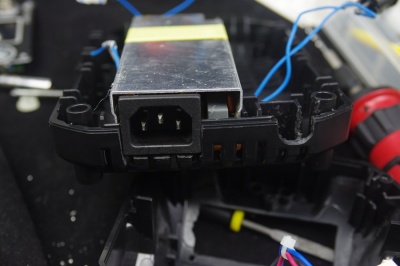

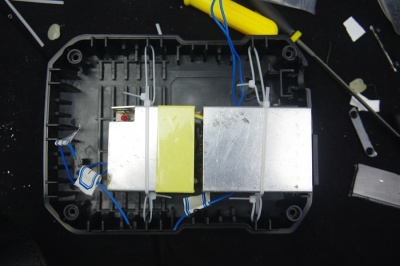

安装电源。后面开孔

悬挂固定。

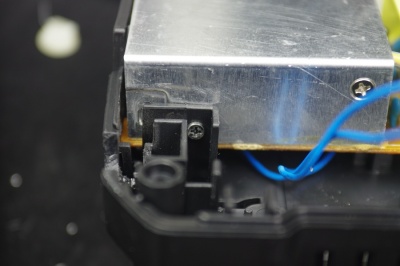

加上小螺丝固定避免前后滑动。螺丝在图片正中间。

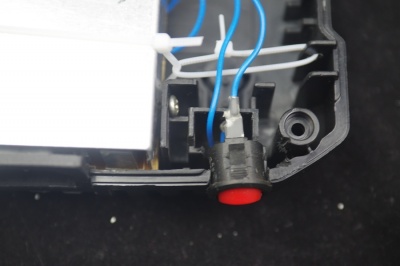

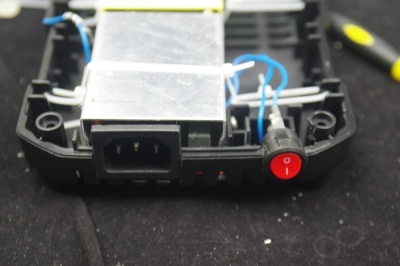

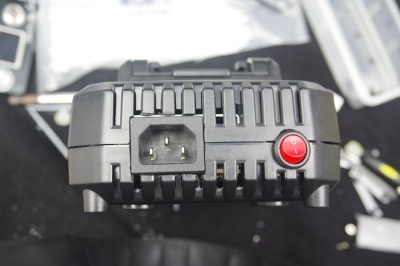

安装220v开关。

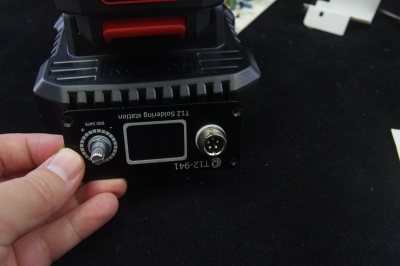

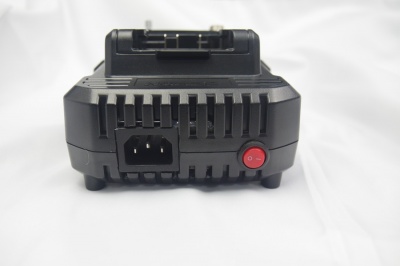

试试开孔效果,还过得去。

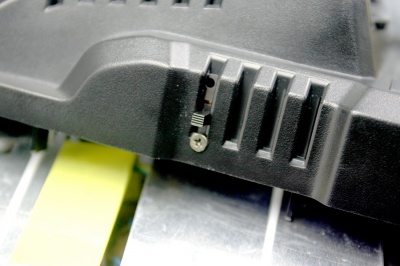

给台达电源+20V锂电池装的开关。放这个位置比较隐蔽。我后面还会把扳手夹断一点,减少误触。

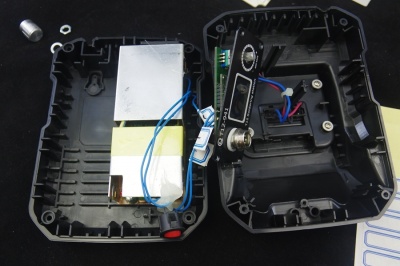

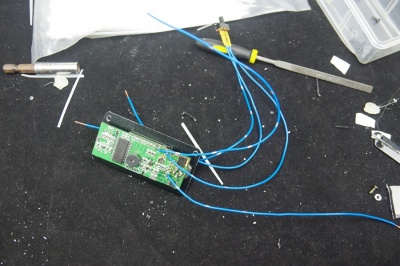

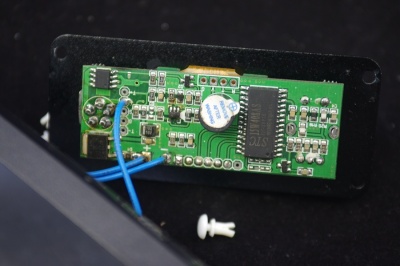

各部件位置和开孔基本上满足要求,开始焊线。这时候,我用的是上古时代5块钱的那种电烙铁,非常吃力。

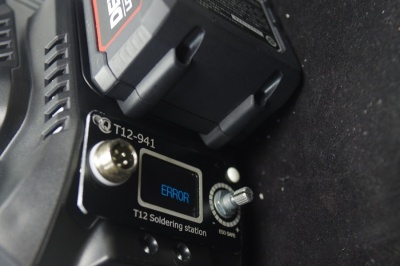

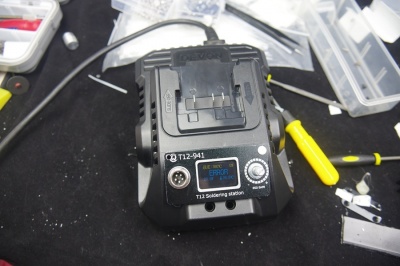

装上测试。

电池供电正常。

220v接入正常。

开始处理部分安全隐患。捆好线,固定好面板,把面板空隙用泡沫胶填充。

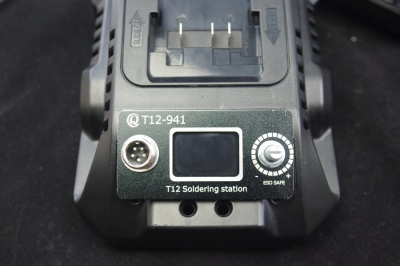

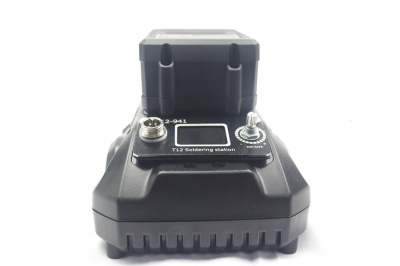

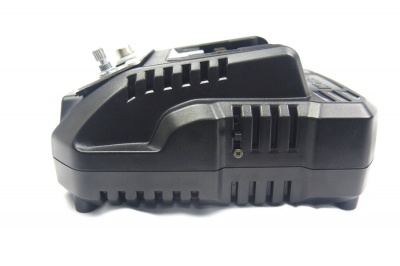

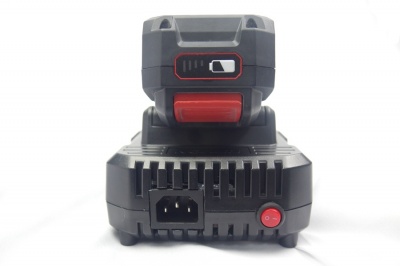

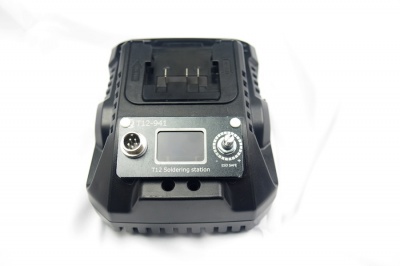

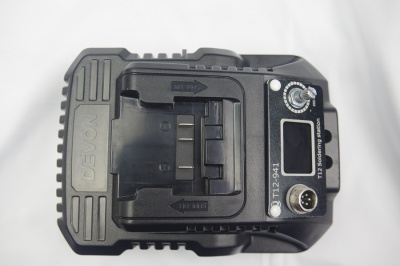

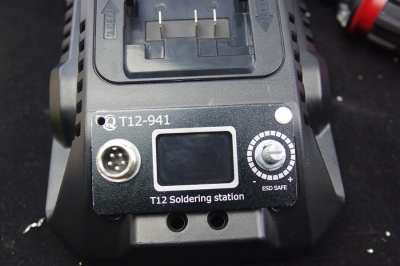

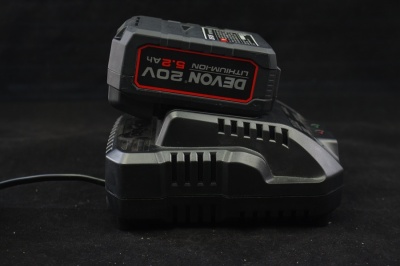

成品来几张照片。
