瓦力版大有电池改T12电烙铁

上期回顾：https://wgznz.com/zhinan/10535-1.html
电路图就不放了，很简单，有兴趣研究的人一看就知道怎么回事。

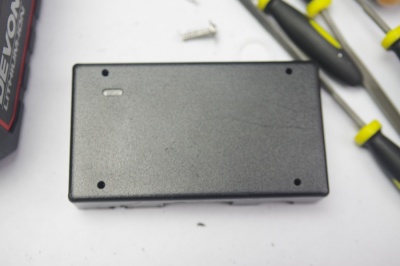

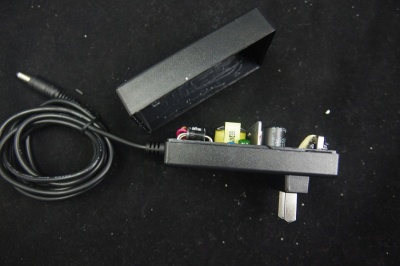

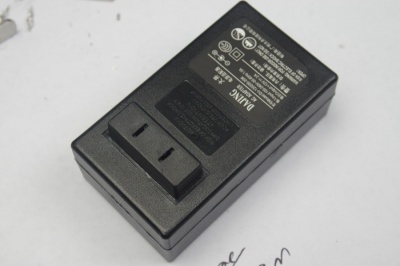

我拿的是普通12V电源做的外壳，灵光一现的感觉。

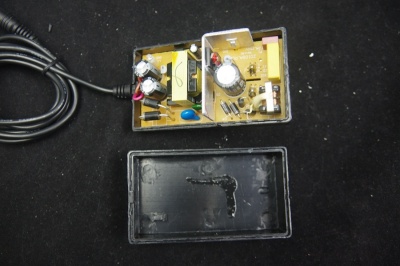

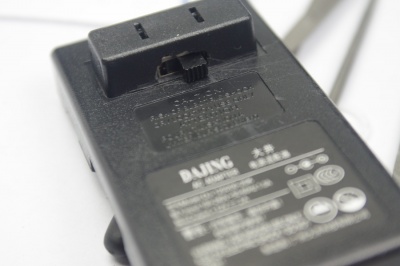

小心翼翼的用美工刀切开密封处，没有破坏边缘。

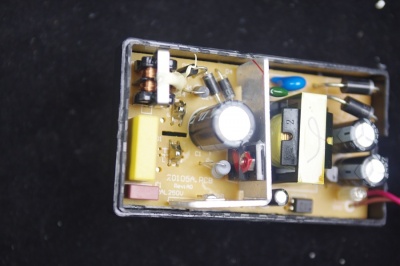

要去掉主板必须先取下220v插脚。

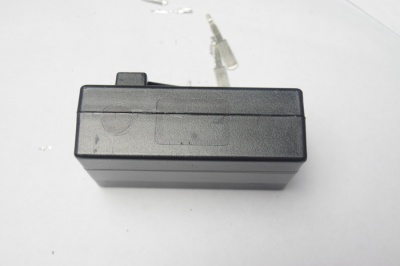

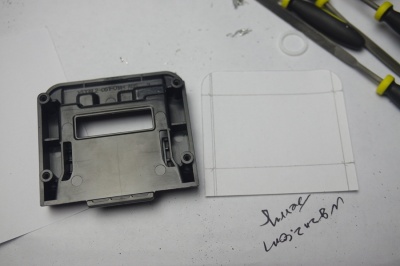

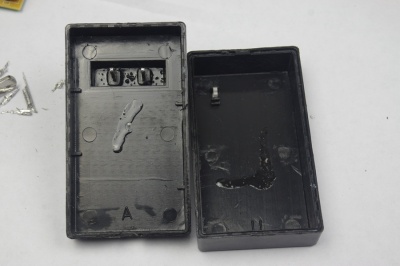

测量之后准备开孔。

从原版把控制板取下，过年不能买配件，将就着用旧的。控制板的面板不好拆，航空插把面板锁住了，要取下面板就得取下航空插。
于是我艰难的用十几年年龄的30w电烙铁搭配取针脚的针头慢慢的把航空插给抠出来了。破坏了好几个焊盘，准备后面拿飞线接。

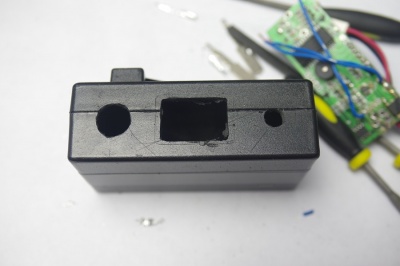

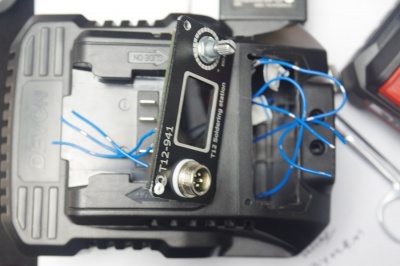

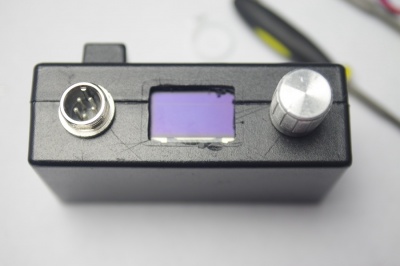

测试了一下开孔还挺合适。兼顾了美观。

然后我重复利用大有电池充电器底座。

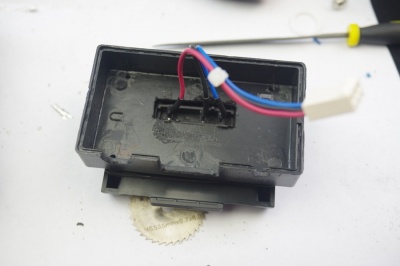

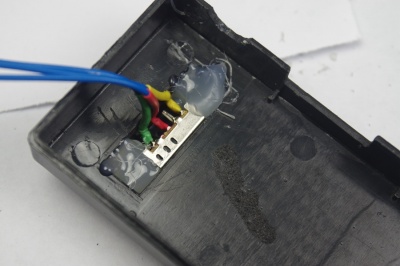

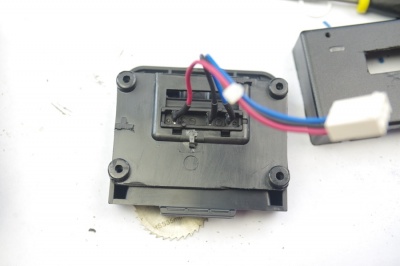

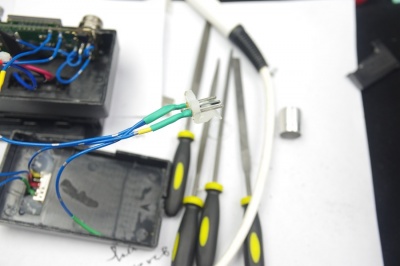

利用原来的电池针脚取电。

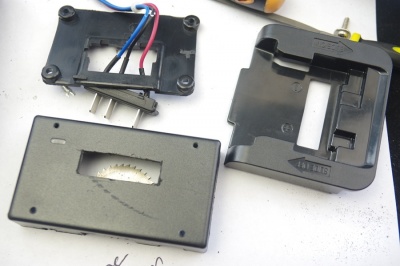

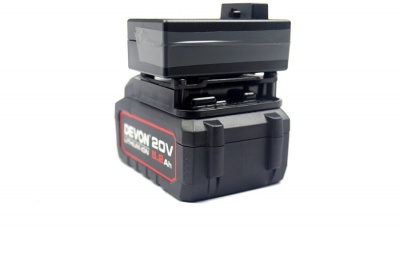

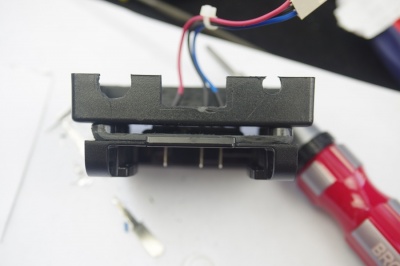

底座和针脚都利用起来，组合成底座。

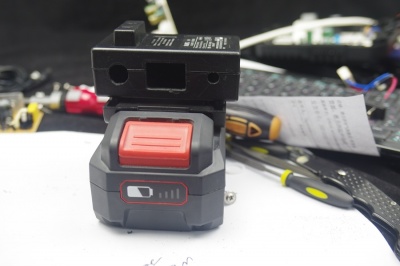

瓦力来也。

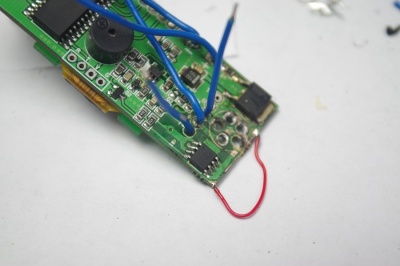

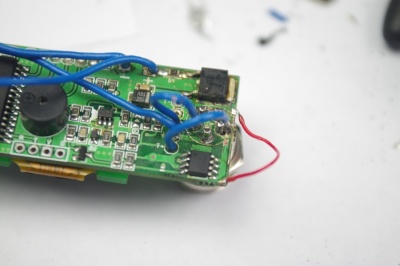

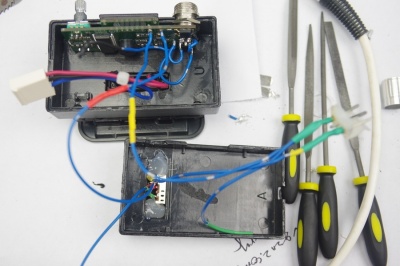

搞废的焊盘用飞线连起来。用的电烙铁太垃圾了。只能做到这样。

双掷开关装这个位置挺美观，还能避免误触。这个开关可以实现电池供电，关，dc电源供电三个状态。

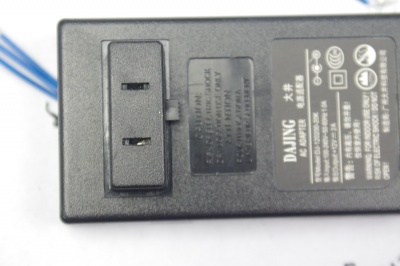

原来充电器的插座也利用起来。

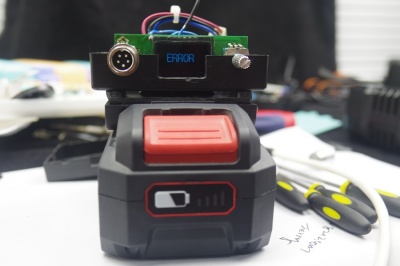

测试一下飞线成功不成功。

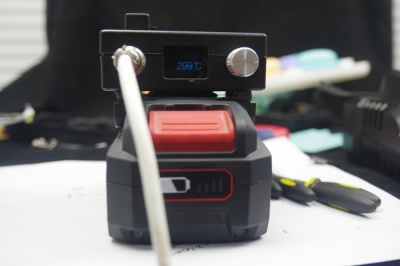

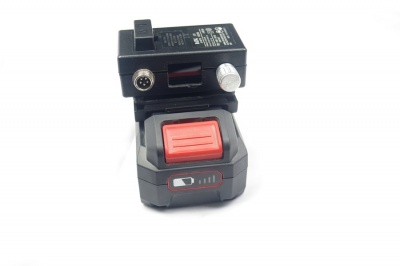

上烙铁，完美。外壳暂时用胶布固定，等快递上班，我会买螺丝柱回来固定。还有dc接口没有做上去，这些工作都要快递上班才能开始继续完善。我后面再更新到二楼。

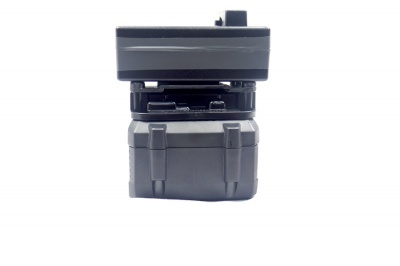

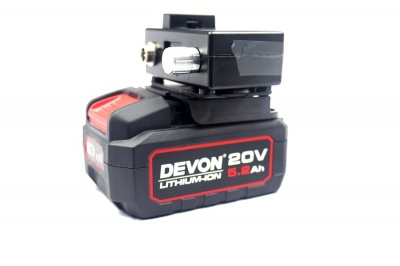

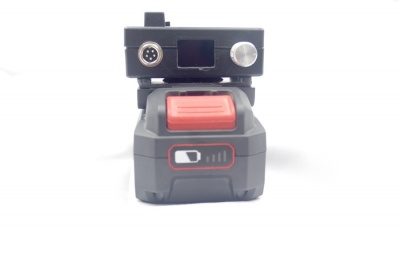

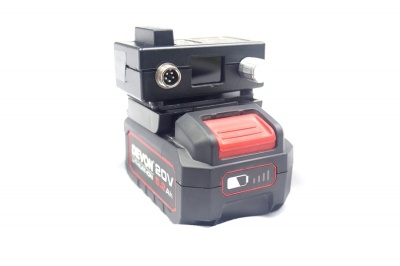

下面来几张美照。
